EINBAUHINWEISE
Quadro-Secura
Hauseinführung
®
7 Anschluss von Mantelrohren
Hinweis:
Im Bereich der Abdichtung sind keine Beschädigungen am Muffen- oder Mantelrohr erlaubt.
Die Mantelrohre sind rechtwinklig abzulängen.

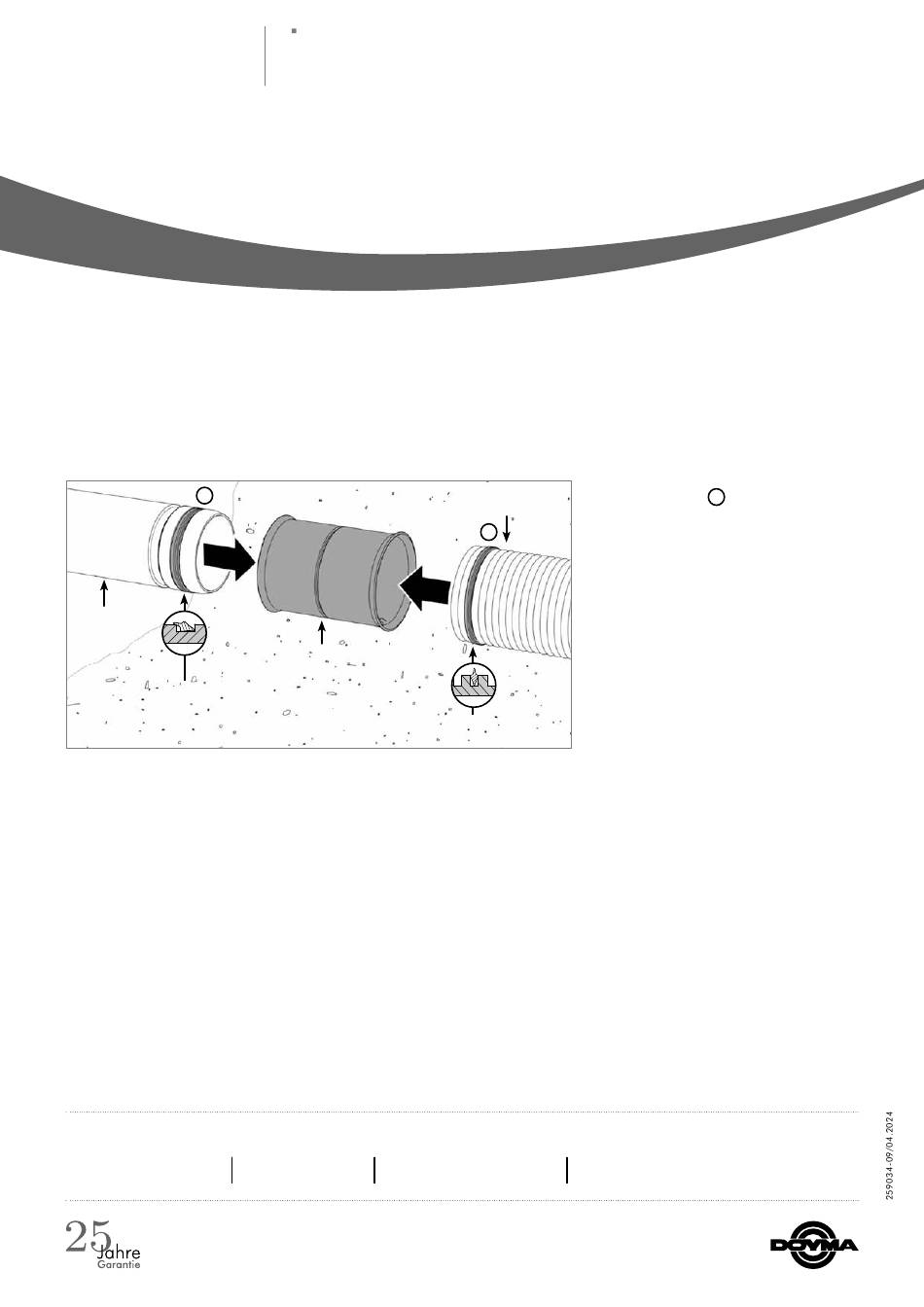

Anschluss von flexiblem Mantelrohr (2775) DN 110 oder DN 160
A
Hülsrohr
Nut mit liegender
Profildichtung
8 Zugelassenes zweikomponentiges Expansionsharz
Neben dem oben aufgeführtem und beschriebenen Expansionsharz Tangit M3000 kann folgendes weiteres Expansionsharz
verwendet werden:
- Büttig Expansionsharz-System 308 auf PUR-Schaum Basis (Kartuschengröße 270 ml).
Der Einbau hat analog zu erfolgen. Bitte beachten Sie die Hinweise des Herstellers des Expansionsharzes!
DOYMA-Produkte werden laufend weiterentwickelt. Technische Änderungen erfolgen ohne vorherige Mitteilung.
25 Jahre Garantie auf alle DOYMA-Produkte. Weitere Infos unter www.doyma.de
DOYMA GmbH & Co
DICHTUNGSSYSTEME
BRANDSCHUTZSYSTEME
Quadro-Secura
Quick/H
®
für Wasser oder Energie in Verbindung mit einem Curaflex
Mantelrohr (2775)
Doppelsteckmuffe
(2707)
Wellental mit stehender
Profildichtung
Industriestr. 43-57
Fon: 0 42 07/91 66 - 300
28876 Oyten
Fax: 0 42 07/91 66 - 199
Nova Dichtungseinsatz
®
Die Profildichtungen
Wellental des Mantelrohres und in die Nut
A
des Hülsrohres liegend platzieren. Danach
beide Profildichtungen fetten (Gleitmittel
DOYMA 2780 verwenden) und das Mantel-
rohr (2775) in die Doppelsteckmuffe bis zum
Anschlag einschieben. Danach die Doppel-
steckmuffe zusammen mit dem Mantelrohr
auf das Hülsrohr schieben.
www.doyma.de
info@doyma.de
A
stehend in das 2.
