Einbauhinweise
Quadro-Secura
®
Zum Einsatz von Hauseinführungen für Wasser oder Energie in Verbindung mit einem
®
Curaflex
Nova Dichtungseinsatz
Inhalt
1 Allgemeines und Verwendungszweck
2 Sicherheitshinweise
3 Lieferumfang
4 Benötigtes Spezialwerkzeug und Hilfsmittel
5 Vorbereitung
6 Montage
7 Zugelassenes zweikomponentiges Expansionsharz
1 Allgemeines und Verwendungszweck

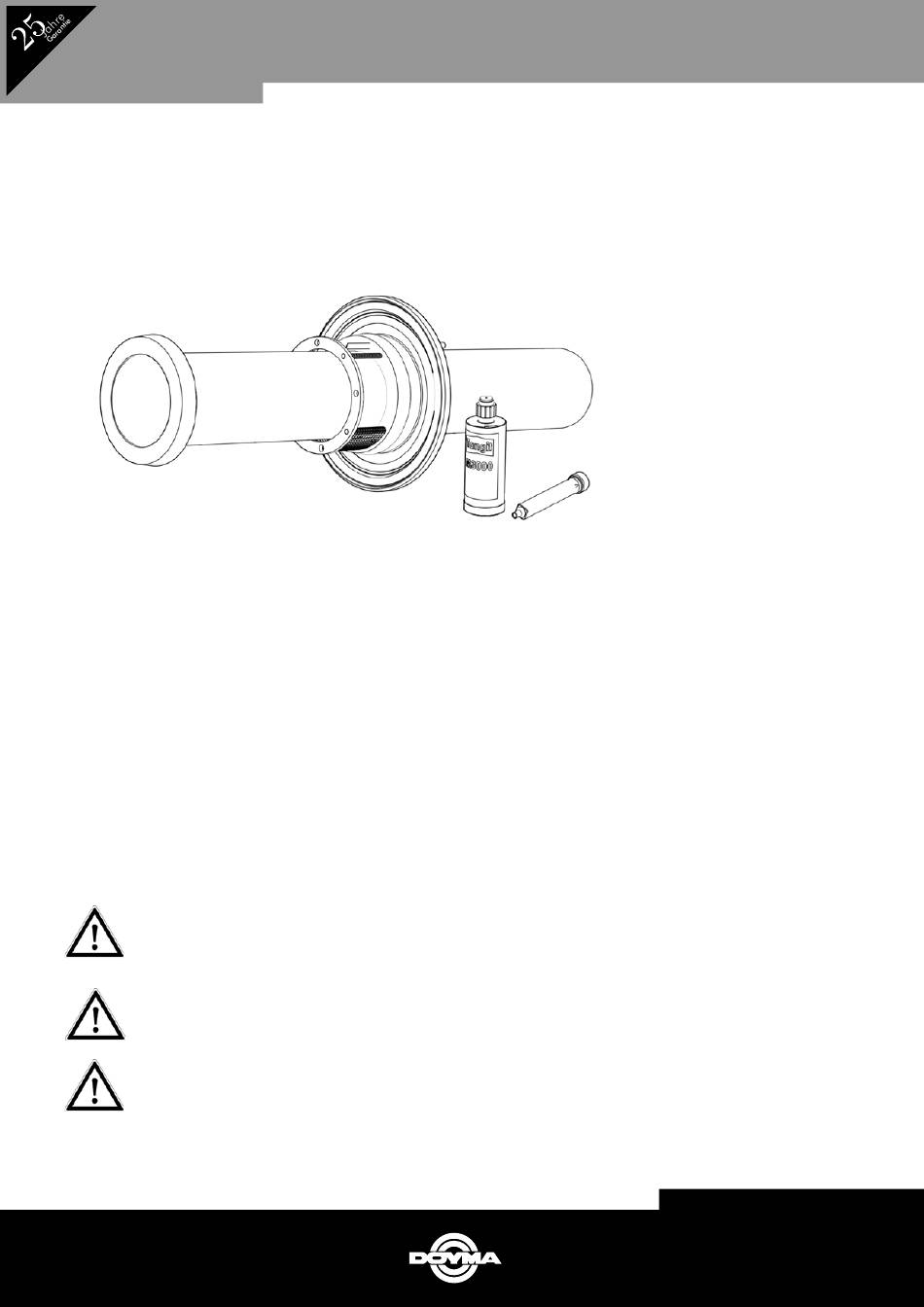

Die Quadro-Secura
Quick/H zum direkten Einbau in eine Kernbohrung mit einem Durchmesser von 149 - 153 mm, um eine
®
Einzelhauseinführung zu erstellen.
2 Sicherheitshinweise
Schützen Sie die Hauseinführung bei der Montageinstallation vor Beschädigungen, Feuchte und Verunreinigungen.
Überprüfen Sie alle Einzelteile auf eventuelle Schäden. Es dürfen nur unbeschädigte Teile montiert werden.
Bei der Installation der Hauseinführung müssen die entsprechenden Vorschriften der Berufsgenossenschaften, die
VDE-Bestimmungen, die entsprechenden nationalen Sicherheits- und Unfallverhütungsvorschriften sowie die Richtlinien
(Arbeits- und Verfahrensanweisungen) Ihres Unternehmens beachtet werden.
Wir weisen ausdrücklich darauf hin, dass bei Abweichung von den Angaben in den Einbauhinweisen und bei unsachge-
mäßer Verwendung unserer Produkte sowie deren Kombination mit Fremdprodukten für eventuell auftretende Folgeschä-
den keinerlei Gewährleistung übernommen wird.
Quadro-Secura
Quick/H
®
H A U S E I N F Ü H R U N G
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für DOYMA Quadro-Secura Quick/H
Inhaltszusammenfassung für DOYMA Quadro-Secura Quick/H
- Seite 1 Quadro-Secura ® H A U S E I N F Ü H R U N G Einbauhinweise Quadro-Secura Quick/H ® Zum Einsatz von Hauseinführungen für Wasser oder Energie in Verbindung mit einem ® Curaflex Nova Dichtungseinsatz Inhalt 1 Allgemeines und Verwendungszweck 2 Sicherheitshinweise 3 Lieferumfang 4 Benötigtes Spezialwerkzeug und Hilfsmittel...
-
Seite 2: Lieferumfang
Quadro-Secura ® H A U S E I N F Ü H R U N G Expansionsharz: Tangit M 3000 (300 ml) Gefahr Enthält Diphenylmethan-4,4‘-diisocyanat Hinweise des Herstellers beachten. Hinweis Bitte beachten Sie das Sicherheitsdatenblatt des Herstellers. Verarbeitungstemperatur: +5°C bis +30°C, optimal: +15°C bis +25°C Recycling/Entsorgung Die Entsorgung der restentleerten Verpackung erfolgt über das Duale System (gelbe Tonne/Sack). -
Seite 3: Vorbereitung
Quadro-Secura ® H A U S E I N F Ü H R U N G 5 Vorbereitung 5.1 Erstellen einer Bohrung Die Führung kann mit der Hand oder mittels Bohrständer erfolgen. Gebohrt werden kann nur festes Material. ≥ 60 mm Bei porösem oder brüchigem Mauermaterial können Ausbrüche entstehen. - Seite 4 Quadro-Secura ® H A U S E I N F Ü H R U N G 6 Montage Quadro-Secura Quick/H von der Gebäudeaußenseite in die Kernbohrung ® schieben. Hinweis: zum Ausrichten der Außenabdichtung darf das Butylband nicht an der Außenwand anliegen.
-
Seite 5: Verspannen Der Itl-Muttern
Quadro-Secura ® H A U S E I N F Ü H R U N G Verschlussdeckel der Harzkartusche (Tangit M 3000, 300 ml) abschrauben und Kartusche in den Statikmischer einschrauben. Statikmischer bis zum Anschlag mit dem Füllrohr fest verbinden. Den Bodendeckel der Harzkartusche entfernen. -
Seite 6: Zugelassenes Zweikomponentiges Expansionsharz
Quadro-Secura ® H A U S E I N F Ü H R U N G Da wir hier nicht komplett auf die Einbauhinweise des jeweiligen Dichtungseinsatzes verweisen können, sind die einzelnen Schritte mit entsprechenden Verweisen auf die Einbauhinweise des Dichtungseinsatz aufzuführen. 7 Zugelassenes zweikomponentiges Expansionsharz Neben dem oben aufgeführtem und beschriebenen Expansionsharz Tangit M3000 kann folgendes weiteres Expansionsharz verwen- det werden:... - Seite 7 Quadro-Secura ® H A U S E I N F Ü H R U N G Notizen...
- Seite 8 Quadro-Secura ® H A U S E I N F Ü H R U N G DOYMA gewährt 25 Jahre Garantie! Weitere Infos unter www.doyma.de DOYMA GmbH & Co Industriestr. 43-57 Fon: 04207/9166-300 DICHTUNGSSYSTEME www.doyma.de D-28876 Oyten Fax: 04207/9166-199 BRANDSCHUTZSYSTEME...
