EINBAUHINWEISE
Quadro-Secura
Hauseinführung
®
www.doyma.de
Quadro-Secura
Quick/H
®
für Wasser oder Energie in Verbindung mit einem Curaflex

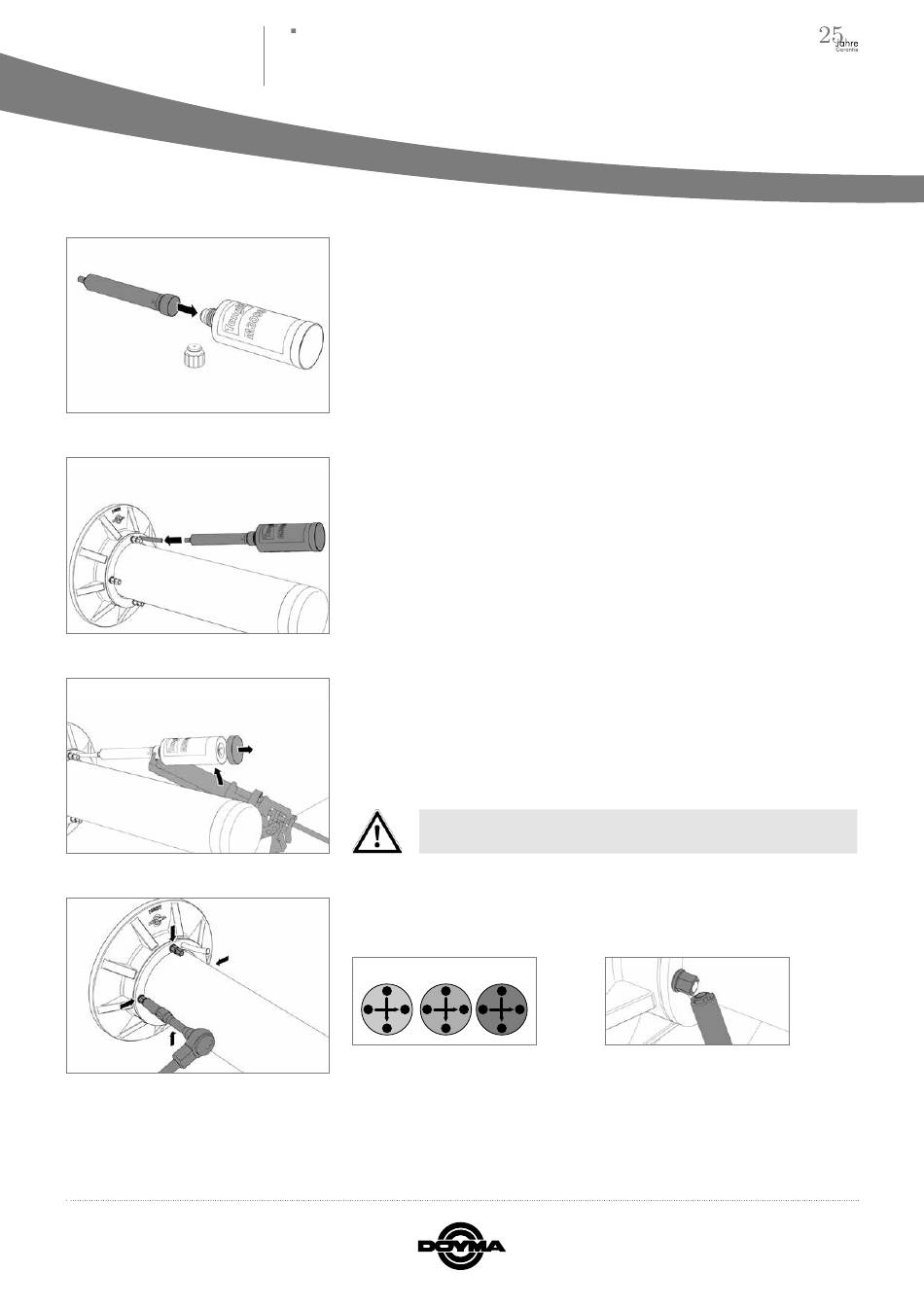

6.5
Verschlussdeckel der Harzkartusche (Tangit M 3000, 300 ml) abschrauben und
Kartusche in den Statikmischer einschrauben.
6.6
Statikmischer bis zum Anschlag mit dem Füllrohr fest verbinden.
6.7
Den Bodendeckel der Harzkartusche entfernen.
Harzkartusche in Kartuschenpistole einlegen. Mit gleichmäßigen Bewegungen an
der Kartuschenpistole das Harz komplett aus der Kartusche in die Quadro-Secura
Quick/H injizieren.
Während der Aushärtung (>10 min) das komplette Harzsystem nicht
von der Quadro-Secura
6.8 Verspannen der ITL-Muttern
Zur Endmontage die 4 oder 5 ITL-Muttern (SW 10 oder SW 13) anziehen.
A
B
1
5
3
4
7
8
2
6
Dabei wechselweise vorgehen:
über Kreuz jeweils einige Umdrehungen
in mindestens 3 Intervallen (A>B>C).
Nova Dichtungseinsatz
®
Quick/H trennen!
®
C
9
11
12
10
Solange fortfahren bis sich die oberen
Muttern abdrehen (ITL-Prinzip: Integrated
Torque Limiter; kein Spezial-Werkzeug
nötig.)
®
Seite 6
