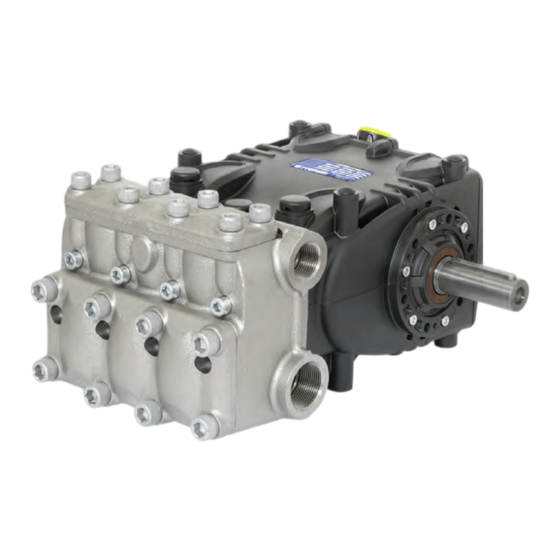

Serie
KT-KTB-WK-W
KT24 - KT26 - KT28 -KT30 - KT32 - KT34 - KT36- KT40 -
KT36B - KT40B - WK155 - WK6 - WK8 - W120120 - W100140
Betriebs- und Wartungsanleitung
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Interpump Group KT Serie

  • Seite 1 Serie KT-KTB-WK-W KT24 - KT26 - KT28 -KT30 - KT32 - KT34 - KT36- KT40 - KT36B - KT40B - WK155 - WK6 - WK8 - W120120 - W100140 Betriebs- und Wartungsanleitung...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 EINLEITUNG ....................................60 2 BESCHREIBUNG DER SYMBOLE .............................. 60 3 SICHERHEIT ....................................60 3.1 Allgemeine Sicherheitshinweise ..............................60 3.2 Grundlegende Sicherheitsanforderungen des Hochdrucksystems ................60 3.3 Sicherheit bei der Arbeit ................................. 60 3.4 Verhaltensregeln bei Verwendung von Strahlrohren ......................60 3.5 Sicherheit bei der Wartung des Systems ...........................
  • Seite 3: Einleitung

    Weise gegen Regen, Frost und Hitze geschützt sein. angemessenen Wartung abhängig. 3. Die elektrischen Systemteile müssen gegen Spritzwasser Interpump Group haftet nicht für Schäden durch geschützt sein und die einschlägigen Vorschriften erfüllen. Nachlässigkeit oder Nichtbeachtung der in dieser Anleitung 4. Die Hochdruckschläuche müssen dem maximalen beschriebenen Vorschriften.
  • Seite 4: Sicherheit Bei Der Wartung Des Systems

    Bediener II 2D Ex h IIIC T135°C Db l .min/GPM Interpump Group S.p.A. Via Fermi, 25 S.Ilario 42049 (RE) - ITALY 98287400 die Arbeit unterbricht, und ihn daraufhin sofort über seine...
  • Seite 5: Technische Daten

    TECHNISCHE DATEN Fördermenge Druck Leistung Modell 1/min l/min 1450 51,1 13,50 3625 24,4 33,2 KT 24 1750 61,7 16,30 2900 23,6 32,1 KT 26 1450 60,0 15,85 3625 28,7 39,0 1450 69,6 18,40 2900 26,6 36,2 KT 28 1750 84,0 22,20 2538 28,0...
  • Seite 6: Gebrauchsanweisungen

    GEBRAUCHSANWEISUNGEN Hersteller Schmieröl Falcon CL220 Die Pumpen KT-KTB-W-WK Version LOW-PRESSURE sind für den Betrieb in nicht explosionsgefährdeten Umgebungen mit ge ltertem Wasser (siehe Abschn. 9.7) und einer Höchsttemperatur von 40 °C ELF POLYTELIS 220 ausgelegt. REDUCTELF SP 220 Andere Flüssigmedien dürfen nur nach ausdrücklicher Genehmigung durch die technische Abteilung oder NUTO 220 den Kundendienst verwendet werden.
  • Seite 7: Anschlüsse Und Verbindungen

    Aufgrund der zeitlich bedingten Oxidation muss das Öl in jedem Fall mindestens einmal pro Jahr gewechselt werden. Wenn die Umgebungstemperatur nicht zwischen 0 °C und 30 °C liegt, beachten Sie bitte die in folgendem Diagramm enthaltenen Anweisungen und berücksichtigen Sie, dass das Öl eine Viskosität von mindestens 180 cSt aufweisen muss.
  • Seite 8: Installation Der Pumpe

    INSTALLATION DER PUMPE Mit Gelenkwelle (beachten Sie die vom Hersteller empfohlenen max. Winkel). Installation Mit elastischer Kupplung. Die Pumpe muss in horizontaler Position mit den entsprechenden Gewindestellfüßen M12x1,5 eingebaut Der Einbau des Antriebs hat in jedem Fall werden; ziehen Sie die Schrauben mit einem Anzugsmoment fachgerecht zu erfolgen, um fehlerhafte oder von 80 Nm fest.
  • Seite 9: Wasseranschlüsse

    Wasseranschlüsse 2. Die Anordnung muss derart gestaltet sein, dass Kavitationserscheinungen ausgeschlossen sind. Um die Anlage von den beim Pumpenbetrieb erzeugten 3. Die Leitung muss perfekt dicht und so ausgelegt sein, die Schwingungen zu isolieren, sollten für den ersten langfristige Dichtigkeit zu garantieren. Leitungsabschnitt an der Pumpe (sowohl saug- als druckseitig) 4.
  • Seite 10: Druckleitung

    Der Filter muss so nah wie möglich an der Pumpe installiert Optimale Geschwindigkeiten: werden, leicht zugänglich sein und folgende Eigenschaften Saugleitung: ≤ 0,5 m/s. aufweisen: Druckleitung: ≤ 5,5 m/s. 1. Die min. Fördermenge muss 3 Mal höher sein als die Nenn-Förderleistung der Pumpe.
  • Seite 11: De Nition Des Antriebs

    Abb. 7 9.11 De nition des Antriebs Um anomale radiale Belastungen an Welle und ihrem Lager zu vermeiden, beachten Sie folgende Vorgaben: a) Verwenden Sie Riemenscheiben für Keilriemen mit den vom Riemenhersteller vorgeschriebenen / empfohlenen Rillenmaßen. In Ermangelung dieser Werte halten Sie sich an die Vorgaben in Abb. 8 und die Tabelle in Abb. 9.
  • Seite 12 Abmessungen (in mm) Riemenquerschnitt gemäß DIN-Symbol XPB/SPB XPC/SPC DIN 7753 Teil 1 und BS 3790 BS/ISO-Symbol Riemenquerschnitt gemäß DIN-Symbol DIN 2215 und BS 3790 BS/ISO-Symbol Wirkbreite 14,0 19,0 α = 34° 18,9 26,3 Obere Rillenbreite b ≈ α = 38° 19,5 27,3 12,0...
  • Seite 13: De Nition Der An Die Riemen Anzuwendenden Statischen Spannung

    9.12 De nition der an die Riemen Hinweis . Soweit nicht anders durch den Riemenhersteller angegeben, darf die Kontrolle der Spannung und das anzuwendenden statischen Spannung daraus folgende Nachspannen frühestens nach 30 Minuten Die statische Spannung ist abhängig von: Bewegung durchgeführt werden, da sich die Riemen erst a) Abstand zwischen den beiden Riemenscheiben (Riemenlänge).
  • Seite 14: Start

    EINLAGERUNG DER PUMPE 4. Sich die Paarungstoleranzen an der Kupplungsachse Pumpe/Antrieb (Versatz Kupplungshälften, Neigung der 12.1 Längerer Stillstand Gelenkwelle, Kettenspannung usw.) innerhalb der vom Wenn die Pumpe nach der Anlieferung und vor Hersteller des Antriebs vorgegebenen Grenzen be nden. der erstmaligen Inbetriebnahme für längere Zeit 5.
  • Seite 15: Garantiebedingungen

    Die Pumpe mit Zubehör oder Ersatzteilen verwendet worden höherer Drehzahl als auf dem Typenschild angegeben. ist, die nicht von Interpump Group geliefert wurden. Zu niedriger Ölstand im Pumpengehäuse e) Die Schäden durch folgende Faktoren verursacht wurden: oder das verwendete Öl entspricht nicht der 1) unsachgemäße Verwendung...
  • Seite 16: Explosionszeichnung Und Ersatzteilliste

    EXPLOSIONSZEICHNUNG UND ERSATZTEILLISTE...
  • Seite 19: Nutzungsschema Des Spülkreises

    NUTZUNGSSCHEMA DES SPÜLKREISES Für den ordnungsgemäßen Systembetrieb müssen folgende Werte eingehalten werden: Fördermenge des Spülkreises 4 l/min, max. Flüssigkeitsdruck 6 bar Pumpenkopf Pumpengehäuse...
  • Seite 20: Einbauerklärung

    EINBAUERKLÄRUNG EINBAUERKLÄRUNG (Gemäß Anhang II der europäischen Richtlinie 2006/42/EG) Der Hersteller INTERPUMP GROUP S.p.a. - Via E. Fermi, 25 - 42049 - S. ILARIO D’ENZA - Italien ERKLÄRT eigenverantwortlich, dass das wie folgt identi zierte und beschriebene Produkt: Bezeichnung: Pumpe Typ: Kolbenhubpumpe für Hochdruckwasser...
