Betriebsanleitung
Mechanische Installation
5.4

Richtlinien zur Antriebansteuerung von Rundschalttischen

Bei der Auslegung von Rundschalttischen wird die Schaltzeit berechnet. Die Schaltzeit, ist die Zeit, die für die
Bewegung des Abtriebsflansch von der Station zur Station (Schaltung) bei der konstanten Motornenngeschwindigkeit
(50 Hz) gebraucht wird. Die Schaltzeit enthält keine Zeiten für Motorbewegung im Rastbereich, wie auch die Zeit für
die Motorbeschleunigung und Verzögerung.

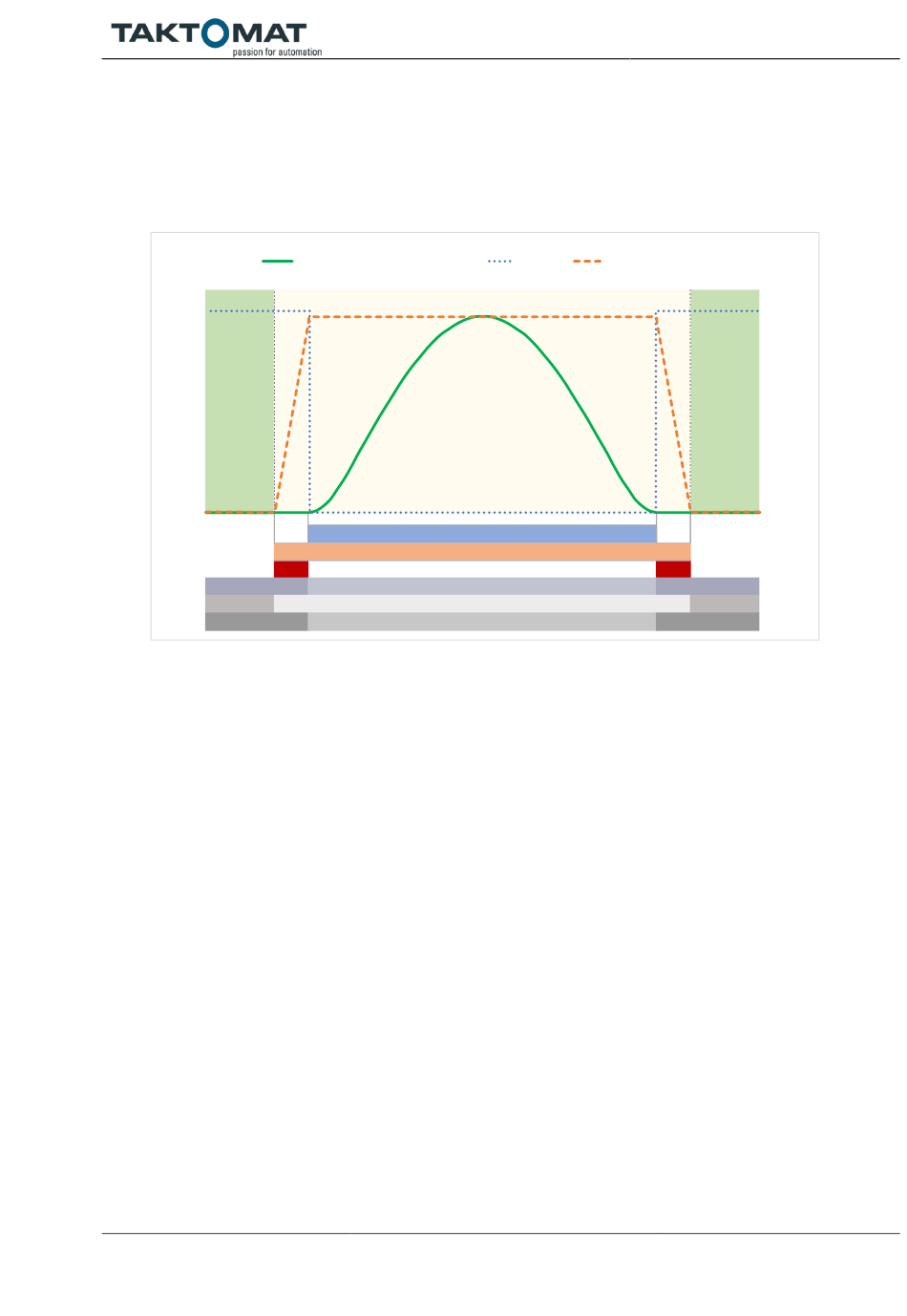

Geschwindigkeit Abtriebsflansch Sensor Motorgeschwindigkeit
Prozesse keine Prozesse Prozesse
Schaltzeit
Zeit Motorbewegung
Hochlaufzeit Anhaltezeit
in Rast Schaltbereich in Rast
Motor steht Motor dreht Motor steht
Abtriebsflansch steht Abtriebsflansch dreht Abtriebsflansch steht
Abb. 10 Diagramm Schaltzeit
Version 1.0.0
Seite 26 von 35 Trommelkurvenrundtisch RTX
