Vorbereitung

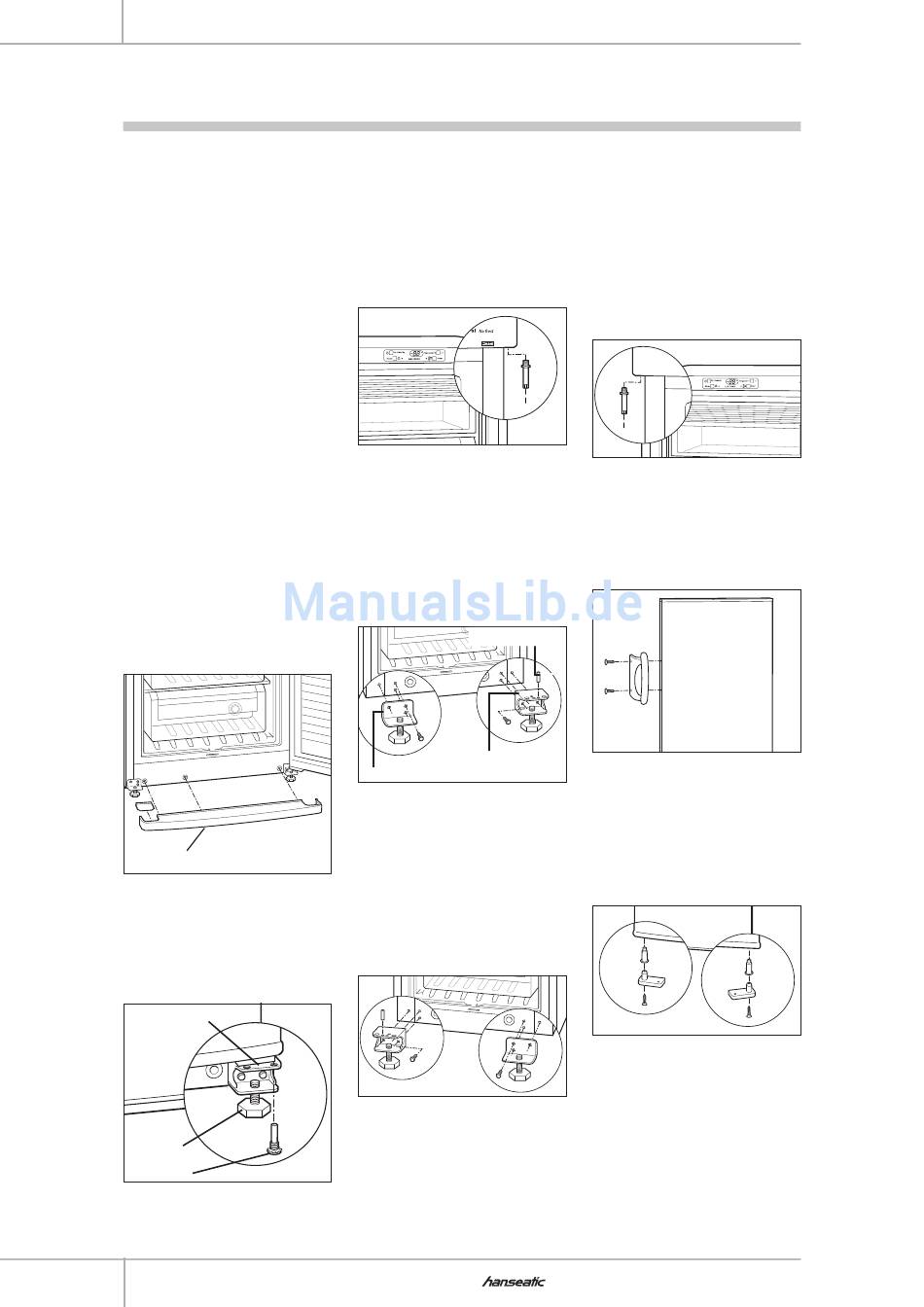

Türanschlag wechseln
Türanschlag wechseln
Sie können die Sei te wech-
seln, an der die geöffneten
Türen an schlagen. Bei Aus-
lieferung befi ndet sich der
Anschlag rechts. Da die ser
Um bau et was hand werk-
li ches Geschick erfordert,
lesen Sie die Ar beits schrit te
bit te erst ein mal durch.
Sie benötigen:
– Kreuzschlitz-Schrauben-
dreher, Gr. 2 (nicht im Lie-
ferumfang)
– Kreuzschlitz-Schrauben-
dreher, Gr. 1 (nicht im Lie-
ferumfang)
– eine zwei te Per son
1. Stellen Sie sicher, dass
der Netzstecker nicht
an ge schlos sen ist.
2. Öffnen Sie die Geräte-
tür.
Sockelblende
3. Ziehen Sie die Sockel-
blende ab.
4. Schließen Sie die Tür
und legen Sie das Gerät
auf die Seite.
Scharnierbock
Schraubfuß
Schraube
10
5. Drehen Sie beide
Schraubfüße heraus.
6. Schrauben Sie die
Schraube des Schar-
nierbocks heraus.
7. Tür vom oberen Schar-
nier abziehen und sicher
abstellen.
8. Schrauben Sie das
Scharnier der Kopfblen-
de ab.
Scharnierstift
Scharnierbock
Schraubfuß-Halterung
9. Schrauben Sie die drei
Schrauben des Schar-
nier-bocks und der
Schraubfuß-Halterung
ab. Den Scharnierstift
des Scharnierbocks da-
bei mitnehmen.
10. Den Scharnierbock und
die Schraubfuß-Hal-
terung gegeneinander
austauschen und an-
schrauben. Vergessen
Sie nicht den Scharnier-
stift am Scharnierbock
wieder einzusetzen! Er
muss von oben in den
Scharnierbock einge-
setzt werden.
11. Schrauben Sie den
Scharnierstift der Kopf-
blende auf der anderen
Seite an.
12. Schrauben Sie den
Türgriff ab. Hebeln Sie
die Blindstopfen auf der
neuen Türgriffseite he-
raus.
13. Schrauben Sie die
Scharnierstiftaufnahme
(bestehend aus Lager-
hülse und Aufnahme) an
der Unterseite der Tür
ab. Danach schrauben
Sie diese auf der ande-
GSN 140+WS/ 160+WS/ 180+WS
