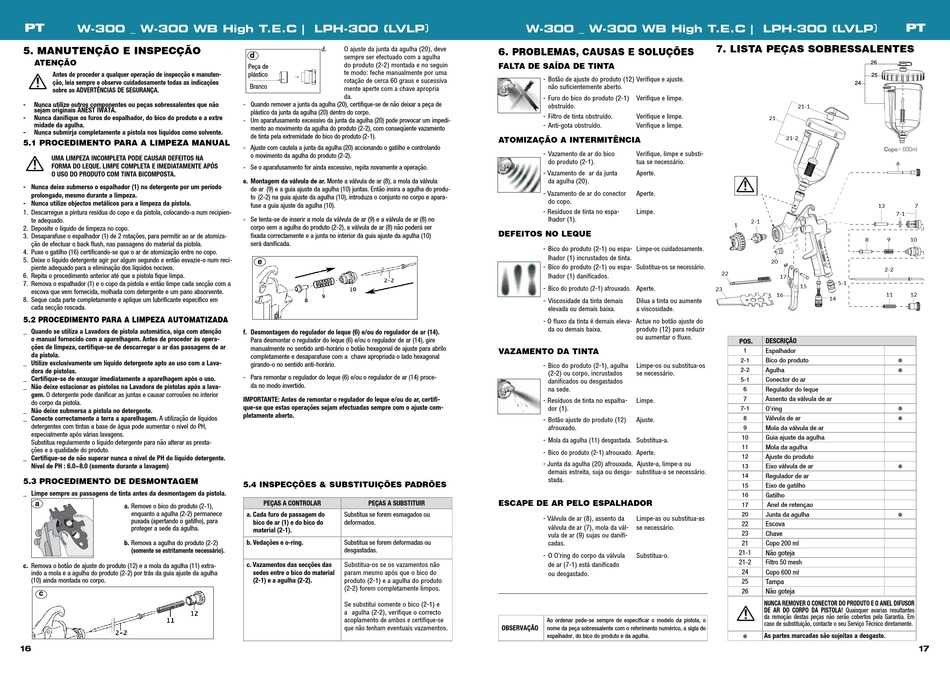

PT
W-300 _ W-300 WB High T.E.C | LPH-300 (LVLP
5. MANUTENÇÃO E INSPECÇÃO
ATENÇÃO
Antes de proceder a qualquer operação de inspecção e manuten-
ção, leia sempre e observe cuidadosamente todas as indicações
sobre as ADVERTÊNCIAS DE SEGURANÇA.
- Nunca utilize outros componentes ou peças sobressalentes que não
sejam originais ANEST IWATA.
- Nunca danifique os furos do espalhador, do bico do produto e a extre
midade da agulha.
- Nunca submirja completamente a pistola nos líquidos como solvente.
5.1 PROCEDIMENTO PARA A LIMPEZA MANUAL
UMA LIMPEZA INCOMPLETA PODE CAUSAR DEFEITOS NA
FORMA DO LEQUE. LIMPE COMPLETA E IMEDIATAMENTE APÓS
O USO DO PRODUTO COM TINTA BICOMPOSTA.
- Nunca deixe submerso o espalhador (1) no detergente por um período
prolongado, mesmo durante a limpeza.
- Nunca utilize objectos metálicos para a limpeza da pistola.
1. Descarregue a pintura resídua do copo e da pistola, colocando-a num recipien-
te adequado.
2. Deposite o líquido de limpeza no copo.
3. Desaparafuse o espalhador (1) de 2 rotações, para permitir ao ar de atomiza-
ção de efectuar o back flush, nas passagens do material da pistola.
4. Puxe o gatilho (16) certificando-se que o ar de atomização entre no copo.
5. Deixe o líquido detergente agir por algum segundo e então esvazie-o num reci-
piente adequado para a eliminação dos líquidos nocivos.
6. Repita o procedimento anterior até que a pistola fique limpa.
7. Remova o espalhador (1) e o copo da pistola e então limpe cada secção com a
escova que vem fornecida, molhada com detergente e um pano absorvente.
8. Seque cada parte completamente e aplique um lubrificante específico em
cada secção roscada.
5.2 PROCEDIMENTO PARA A LIMPEZA AUTOMATIZADA
_ Quando se utiliza a Lavadora de pistola automática, siga com atenção
o manual fornecido com a aparelhagem. Antes de proceder às opera-
ções de limpeza, certifique-se de descarregar o ar das passagens de ar
da pistola.
_ Utilize exclusivamente um líquido detergente apto ao uso com a Lava-
dora de pistolas.
_ Certifique-se de enxugar imediatamente a aparelhagem após o uso.
_ Não deixe estacionar as pistolas na Lavadora de pistolas após a lava-
gem. O detergente pode danificar as juntas e causar corrosões no interior
do corpo da pistola.
_ Não deixe submersa a pistola no detergente.
_ Conecte correctamente a terra a aparelhagem. A utilização de líquidos
detergentes com tintas a base de água pode aumentar o nível do PH,
especialmente após várias lavagens.
Substitua regularmente o líquido detergente para não alterar as presta-
ções e a qualidade do produto.
_ Certifique-se de não superar nunca o nível de PH do líquido detergente.
Nível de PH : 6.0~8.0 (somente durante a lavagem)
5.3 PROCEDIMENTO DE DESMONTAGEM
_ Limpe sempre as passagens de tinta antes da desmontagem da pistola.
a
a. Remove o bico do produto (2-1),
enquanto a agulha (2-2) permanece
puxada (apertando o gatilho), para
proteger a sede da agulha.
b. Remova a agulha do produto (2-2)
(somente se estritamente necessário).
c. Remova o botão de ajuste do produto (12) e a mola da agulha (11) extra-
indo a mola e a agulha do produto (2-2) por trás da guia ajuste da agulha
(10) ainda montada no corpo.
c
16
d. O ajuste da junta da agulha (20), deve
d
sempre ser efectuado com a agulha
do produto (2-2) montada e no seguin
Peça de
te modo: feche manualmente por uma
plástico
rotação de cerca 60 graus e sucessiva
Branco
mente aperte com a chave apropria
da.
- Quando remover a junta da agulha (20), certifique-se de não deixar a peça de
plástico da junta da agulha (20) dentro do corpo.
- Um aparafusamento excessivo da junta da agulha (20) pode provocar um impedi-
mento ao movimento da agulha do produto (2-2), com conseqüente vazamento
de tinta pela extremidade do bico do produto (2-1).
- Ajuste com cautela a junta da agulha (20) accionando o gatilho e controlando
o movimento da agulha do produto (2-2).
- Se o aparafusamento for ainda excessivo, repita novamente a operação.
e. Montagem da válvula de ar. Monte a válvula de ar (8), a mola da válvula
de ar (9) e a guia ajuste da agulha (10) juntas. Então insira a agulha do produ-
to (2-2) na guia ajuste da agulha (10), introduza o conjunto no corpo e apara-
fuse a guia ajuste da agulha (10).
- Se tenta-se de inserir a mola da válvula de ar (9) e a válvula de ar (8) no
corpo sem a agulha do produto (2-2), a válvula de ar (8) não poderá ser
fixada correctamente e a junta no interior da guia ajuste da agulha (10)
será danificada.
e
f. Desmontagem do regulador do leque (6) e/ou do regulador de ar (14).
Para desmontar o regulador do leque (6) e/ou o regulador de ar (14), gire
manualmente no sentido anti-horário o botão hexagonal de ajuste para abrílo
completamente e desaparafuse com a chave apropriada o lado hexagonal
girando-o no sentido anti-horário.
- Para remontar o regulador do leque (6) e/ou o regulador de ar (14) proce-
da no modo invertido.
IMPORTANTE: Antes de remontar o regulador do leque e/ou do ar, certifi-
que-se que estas operações sejam efectuadas sempre com o ajuste com-
pletamente aberto.
5.4 INSPECÇÕES & SUBSTITUIÇÕES PADRÕES
PEÇAS A CONTROLAR PEÇAS A SUBSTITUIR
a. Cada furo de passagem do Substitua se forem esmagados ou
bico de ar (1) e do bico do deformados.
material (2-1).
b. Vedações e o-ring. Substitua se forem deformadas ou
desgastadas.
c. Vazamentos das secções das Substitua-os se os vazamentos não
sedes entre o bico do material param mesmo após que o bico do
(2-1) e a agulha (2-2). produto (2-1) e a agulha do produto
(2-2) forem completamente limpos.
Se substitui somente o bico (2-1) e
a agulha (2-2), verifique o correcto
acoplamento de ambos e certifique-se
que não tenham eventuais vazamentos.
)
W-300 _ W-300 WB High T.E.C | LPH-300 (LVLP
6. PROBLEMAS, CAUSAS E SOLUÇÕES
FALTA DE SAÍDA DE TINTA
- Botão de ajuste do produto (12) Verifique e ajuste.
não suficientemente aberto.
- Furo do bico do produto (2-1)
obstruído.
- Filtro de tinta obstruído.
- Anti-gota obstruído.
ATOMIZAÇÃO A INTERMITÊNCIA
- Vazamento de ar do bico
do produto (2-1).
- Vazamento de ar da junta
da agulha (20).
- Vazamento de ar do conector
do copo.
- Resíduos de tinta no espa-
lhador (1).
DEFEITOS NO LEQUE
- Bico do produto (2-1) ou espa- Limpe-os cuidadosamente.
lhador (1) incrustados de tinta.
- Bico do produto (2-1) ou espa- Substitua-os se necessário.
lhador (1) danificados.
- Bico do produto (2-1) afrouxado. Aperte.
- Viscosidade da tinta demais
elevada ou demais baixa.
- O fluxo da tinta é demais eleva- Actue no botão ajuste do
da ou demais baixa.
VAZAMENTO DA TINTA
- Bico do produto (2-1), agulha
(2-2) ou corpo, incrustados
danificados ou desgastados
na sede.
- Resíduos de tinta no espalha-
dor (1).
- Botão ajuste do produto (12)
afrouxado.
- Mola da agulha (11) desgastada. Substitua-a.
- Bico do produto (2-1) afrouxado. Aperte.
- Junta da agulha (20) afrouxada, Ajuste-a, limpe-a ou
demais estreita, suja ou desga- substitua-a se necessário.
stada.
ESCAPE DE AR PELO ESPALHADOR
- Válvula de ar (8), assento da
válvula de ar (7), mola da vál-
vula de ar (9) sujas ou danifi-
cadas.
- O O'ring do corpo da válvula
de ar (7-1) está danificado
ou desgastado.
Ao ordenar pede-se sempre de especificar o modelo da pistola, o
OBSERVAÇÃO nome da peça sobressalente com o referimento numérico, a sigla do
espalhador, do bico do produto e da agulha.
7. LISTA PEÇAS SOBRESSALENTES
Verifique e limpe.
21-1
Verifique e limpe.
21
Verifique e limpe.
21-2
Verifique, limpe e substi-
tua se necessário.
Aperte.
Aperte.
Limpe.
2-1
1
20
22
17
15
23
16
Dilua a tinta ou aumente
a viscosidade.
produto (12) para reduzir
ou aumentar o fluxo.
DESCRIÇÃO
POS.
1 Espalhador
2-1 Bico do produto
Limpe-os ou substitua-os
2-2 Agulha
se necessário.
Conector do ar
5-1
6 Regulador do leque
7 Assento da válvula de ar
Limpe.
O'ring
7-1
8 Válvula de ar
Ajuste.
9 Mola da válvula de ar
10 Guia ajuste da agulha
11 Mola da agulha
Ajuste do produto
12
13 Eixo válvula de ar
14 Regulador de ar
Eixo de gatilho
15
16 Gatilho
17 Anel de retençao
20 Junta da agulha
Limpe-as ou substitua-as
22 Escova
se necessário.
23 Chave
Copo
21 200 ml
21-1 Não goteja
Substitua-o.
21-2 Filtro 50 mesh
Copo
24 600 ml
25 Tampa
26 Não goteja
NUNCA REMOVER O CONECTOR DO PRODUTO E O ANEL DIFUSOR
DE AR DO CORPO DA PISTOLA! Quaisquer avarias resultantes
da remoção destas peças não serão cobertos pela Garantia. Em
caso de substituição, contacte o seu Serviço Técnico diretamente.
As partes marcadas são sujeitas a desgaste.
n
) PT
Copo - 600ml
6
13 7
7-1
8 9 10
2-2
5-1
11 12
14
n
n
n
n
n
n
17
