DE
WIFI FUNKGONG
MONTAGE- UND BEDIENUNGSANLEITUNG
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns, dass Sie unseren Funkgong gekauft haben. Bitte lesen Sie diese nachfolgende Bedienungsanleitung vor der Inbetriebnahme des
Funkgongs aufmerksam durch und bewahren Sie sie für späteres Nachschlagen gut auf.
Bestimmungsgemäße Verwendung
Der Klingeltaster ist spritzwassergeschützt, IP44 und zur Verwendung im Außenbereich geeignet.
Hiermit erklärt REV Ritter GmbH, dass die Funkanlagentypen RF303DB-PC+EMW303WF-DBR der Richtlinie 2014/53/EU
entsprechen. Vollständige CE-Konformitätserklärung siehe: www.rev.de unter der entsprechenden Artikel- oder Typnummer.

Allgemeine Sicherheitshinweise

• Vor Inbetriebnahme diese Anleitung sorgfältig durchlesen! Gebrauchsanweisung beachten, aufbewahren und an Nachbesitzer weiter geben!
• Alle Komponenten auf Schäden überprüfen! Bei Beschädigungen am Gerät / Zuleitungen oder losen Schrauben: Produkt nicht anschließen und
nicht in Betrieb nehmen!
• Führen Sie keine eigenmächtigen Reparaturen oder Änderungen am Gerät durch!
• Die Geräte, die mit IP44 gekennzeichnet sind, sind spritzwassergeschützt und können im Außenbereich verwendet werden!
• Verwenden Sie mit IP20 gekennzeichnete Geräte nur in trockenen Innenräumen. Setzen Sie sie keinem Tropf- oder Spritzwasser aus!
• Das Gerät muss frei zugänglich bleiben (auch im Betrieb). Verwenden Sie für den Anschluss nur Steckdosen, die gut erreichbar sind!
• Gerät nicht abgedeckt betreiben. Dies könnte zu gefährlichen Hitzestaus führen!
• Dieses Gerät ist nicht für die Benutzung durch Personen (inklusive Kinder) vorgesehen, deren physische, sensorische oder mentalen Fähigkeiten
begrenzt sind, oder Erfahrung und Wissen fehlt! Benutzung des Gerätes durch diese Personen nur, sofern sie von einer für ihre Sicherheit
verantwortlichen Person überwacht werden oder in die Benutzung des Gerätes eingeführt wurden!
• Die Aufsicht und Benutzung der Geräte muss von einer verantwortungsvollen Person erfolgen!
• Achten Sie darauf, dass dieses Produkt nicht in die Hände von Kindern oder unbefugten Personen gelangen kann!
• Betreiben Sie keine Geräte, deren unbeaufsichtigter Betrieb zu einer Gefährdung für Leben und Sachwerte führen kann!
• Niemals mit offenem Gehäuse, fehlender oder beschädigter Abdeckung des Batteriefaches oder fehlender oder beschädigter Schutzscheibe
betreiben!
• Ziehen Sie das Gerät vor der Reinigung aus der Steckdose oder trennen Sie es vom Stromnetz!
• Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose (230V~, 50Hz, mit Schutzleiter) des öffentlichen Versorgungsnetztes
verwendet werden!
• Gehäuse nicht öffnen!
• Einsatz der Komponenten nur unter Beachtung der technischen Daten! Beachten Sie die maximal zulässige Belastung der Geräte!
• Das Gerät ist nicht für den rauen Einsatz (z.B. Baustellen) geeignet!
• Nicht in Räumen mit Explosionsrisiko benutzen (z. B. Schreinerei, Lackierbetrieb oder ähnliches)!
• Betreiben Sie das Gerät nicht an, auf oder in der Umgebung offener Flammen (z.B. Kerzen)!
• Bedienen Sie den manuellen Einschaltknopf des Gerätes nicht mit elektrisch leitenden Gegenständen!
• Niemals zur Reinigung abspritzen oder einen Dampfdruckreiniger verwenden. Dabei können u.a. Isolierungen und Dichtungen beschädigt
werden!
• Das Gerät kann unter starkem Funkfrequenz-Einfluss nicht wie unter normalen Bedingungen betrieben werden. In diesem Fall ist eine Änderung
des Standorts nötig!
Funkgong richtig verwenden (Abb. A)
Der Funkgong wird anstelle einer herkömmlichen Klingeltaste eingesetzt, wo Kabel nicht vorhanden sind und nicht verlegt werden können.
Abb. Beschreibung
A Beim Drücken der Klingeltaste sendet der Funkgong ein Signal an den Empfänger.
Der Empfänger spielt eine Klingelmelodie ab.
Die Funktionen des Funkgongs sind über die Link2Home-App einstellbar.
Das Gerät ist für den Einsatz im privaten Bereich und nicht für den gewerblichen Einsatz bestimmt. Das Gerät ist nicht für den Einsatz in
explosionsgefährdeter Umgebung geeignet.
Lieferumfang (Abb. B)
1. Funkgong
2. Empfänger für Funkgong
3. Namensschild
4. 2x Dübel
5. 2x Dichtring
6. 2x Schraube
7. „Quickstart-Guide" und „Allgemeines & Sicherheit"
4
Produktübersicht (Abb. C)
Abb. Beschreibung
C 1 Dämmerungssensor
2 Klingeltaste
3 Ringförmige LED
Orange: Orientierungslicht in der Dämmerung und bei Dunkelheit
Grün: Bestätigungslicht beim Drücken des Klingeltasters
4 Namensschild-Abdeckung
5 Laschen zum Herausziehen der Namensschild-Abdeckung
Montagevorbereitung (Abb. D)
Montieren Sie den Funkgong innerhalb der Reichweite des Empfängers (siehe Technische Daten).
Bedenken Sie, dass z. B. Stahlbetonwände zwischen Funkgong und Empfänger die Reichweite erheblich einschränken können. Probieren Sie im
Zweifel die Funktion vor der Montage aus.

Klingeltaster montieren

Abb. Beschreibung
D Drehen Sie die 4 Schrauben heraus.
E Nehmen Sie das Frontgehäuse nach vorne ab.
F Zeichnen Sie die Dübellöcher durch die Gehäuse-Bohrungen an.
Setzen Sie 2 Dübel und montieren Sie das Wandgehäuse mit 2 Dichtringen und 2 Schrauben.
G Setzen Sie 4 Batterien (Größe AA; nicht im Lieferumfang enthalten) ein. Achten Sie auf richtige Polung!
H Setzen Sie das Frontgehäuse auf.
I Drehen Sie die 4 Schrauben ein.
J 1 Ziehen Sie an den Laschen...
2 ...die Namensschild-Abdeckung heraus.
3 Beschriften Sie das Namensschild und legen Sie es ein.
Setzen Sie die Namensschild-Abdeckung richtig herum wieder ein (gerundete Kanten zum Gehäuse zeigend).
Um das Namensschild auszutauschen:
D Drehen Sie die 4 Schrauben heraus.
E Nehmen Sie das Frontgehäuse nach vorne ab.
K 1 Drücken Sie von hinten gegen die Rückwand...
2 ...sodass die Namensschild-Abdeckung nach vorne herausspringt.
Tauschen Sie das Namensschild aus.
H Setzen Sie das Frontgehäuse auf.
I Drehen Sie die 4 Schrauben ein.

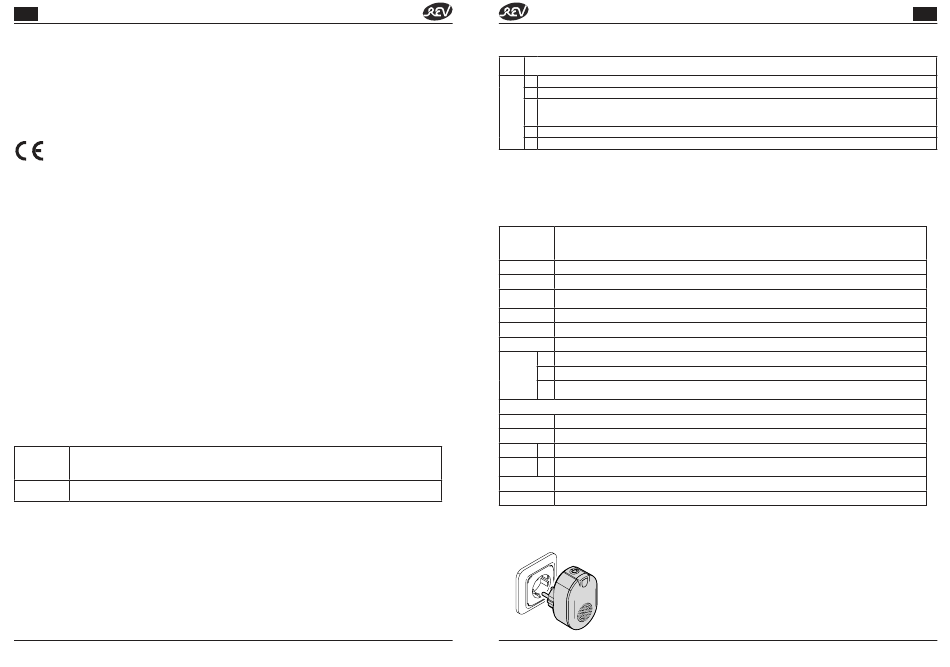

Funkgong anschließen
Stecken Sie den Gong in die Netzsteckdose (Technische Daten beachten!).
DE
