8.2 Optie D
(4 kV uitgangsspanningsbewaking)
De "D"-optie is een elektronische schakeling (detectieschakeling) met de mogelijkheid de
ingebouwde transformator automatisch uit te schakelen indien de uitgangsspanning beneden
een ingesteld niveau daalt.
Deze optie wordt toegepast bij direct gekoppelde ionisatiestaven zoals type SS. Als bij deze
apparatuur een geleidend materiaal op de ionisatiepunten valt kan er een vonk naar de geaarde
behuizing overslaan waardoor er kans op ontbranding van het te ontladen materiaal ontstaat.
Deze schakeling is zo ingesteld dat bij een uitgangsspanningsdaling van ca. 15 % het
voedingsapparaat uitgeschakeld wordt.
Na het opsporen en opheffen van de oorzaak van de vonkoverslag kan door het bedienen van
de "RESET"-knop het voedingsapparaat weer worden ingeschakeld.
De detectieschakeling is voorzien van een relais dat schakelt bij het afschakelen van de
transformator. Hierdoor is het mogelijk een alarmsignaal in werking te stellen. Dit kan b.v. een
lamp of een zoemer zijn.
Het contact is een wisselcontact.
Contactgegevens: 8 A/250 V ac.
Het contact van de detectieschakeling moet worden gebruikt voor een externe signalering. Het
contact kan naar believen in serie of parallel worden geschakeld.
Ook de RESET kan extern worden uitgevoerd. Dit dient te geschieden met een potentiaalvrij
contact van b.v. een schakelaar of een PLC-contact.
De maximale contactspanning is 12 V dc.
Voor de externe RESET kan worden volstaan met één schakelaar op de detectieschakeling.

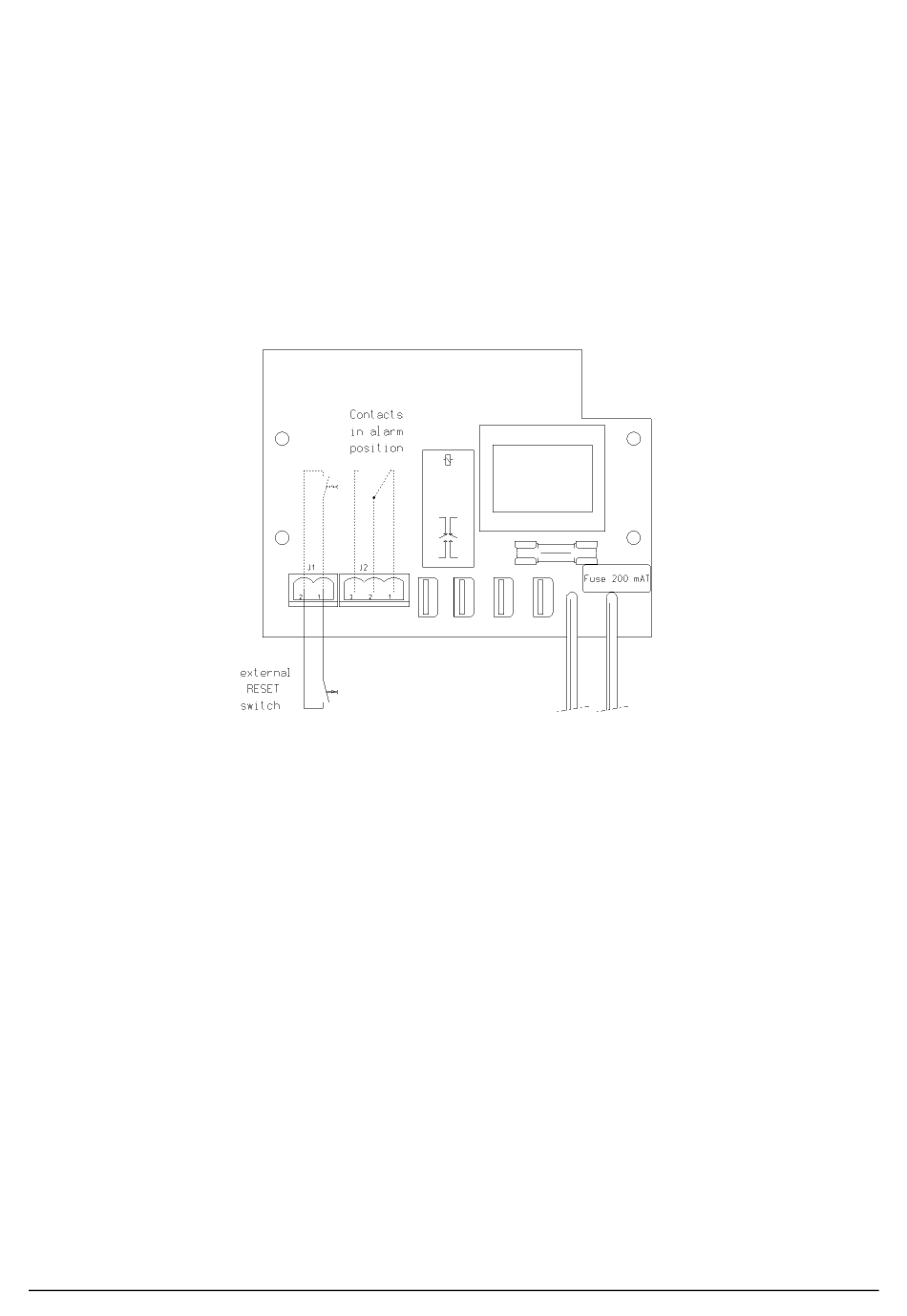

Connectoraansluitingen:
J1-1
RESET-schakelaar (+12 V)
J1-2
RESET-schakelaar (
J2-1
n.c. - relaiscontact t.b.v. externe signalering
J2-2
p
- relaiscontact t.b.v. externe signalering
J2-3
n.o. - relaiscontact t.b.v. externe signalering
- Voer de bedrading door de wartel en verleg deze zover mogelijk van het HS aansluitblok.
- Sluit de bedrading aan op de connector van de detectieschakeling.
A-Unit 97.52.08.05.10
0 V)
9
09/08
