8.2 Option D
(contrôle de la tension de sortie)
L'option "D" est un circuit électronique (circuit de détection) permettant de mettre
automatiquement le transformateur intégré hors tension lorsque la tension de sortie descend en
dessous d'un niveau prédéfini.
Cette option s'utilise dans le cas des barres antistatiques directement couplées, telles que les
barres de type SS. Ainsi, si des matériaux conducteurs entrent en contact avec les pointes
ionisantes de l'appareil, une étincelle jaillit dans le boîtier mis à la terre et peut brûler les
matériaux en question.
Ce circuit est réglé de sorte à mettre l'appareil d'alimentation hors tension en cas de baisse de
la tension de sortie d'environ 15 %.
Après avoir trouvé et supprimé la cause de l'étincelle, vous pouvez remettre l'appareil
d'alimentation sous tension à l'aide du bouton "RESET".
Le circuit de détection est doté d'un relais qui s'enclenche à la mise hors tension du
transformateur et active un signal d'alarme (un voyant ou un vibreur par exemple).
Le contact est un commutateur.
Sa valeur nominale est de 8 A/250 V CA.
Le contact du circuit de détection s'utilise à des fins de signalisation externe. Le contact peut
être connecté en série ou en parallèle.
La réinitialisation peut également s'effectuer de l'extérieur. Cette opération doit s'effectuer avec
un contact sans potentiel de type commutateur ou contact PLC.
La tension de contact maximale est de 12 V CC.
La réinitialisation de l'extérieur peut s'effectuer à l'aide d'un commutateur sur le circuit de
détection.

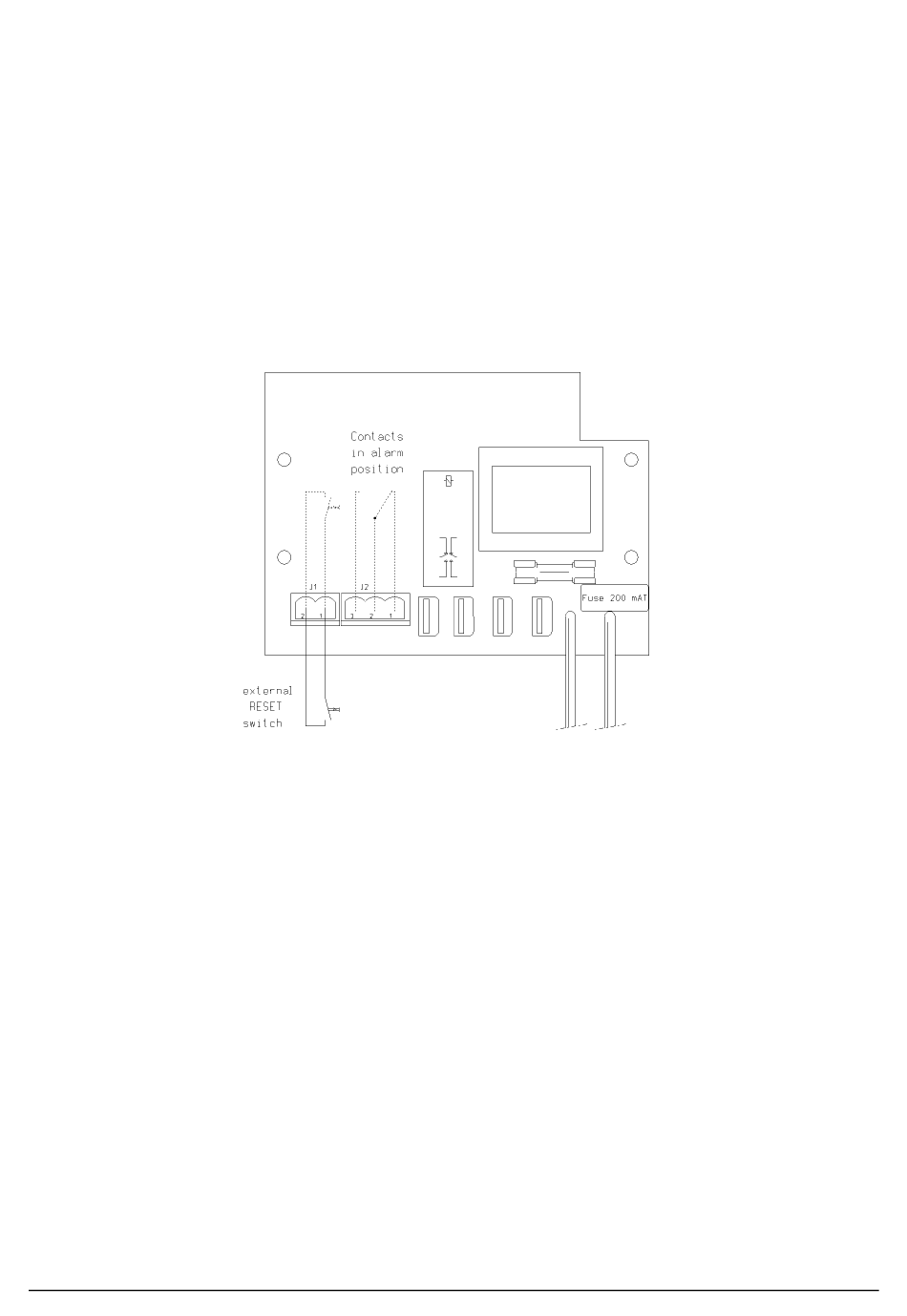

Connexions :
J1-1
commutateur RESET (+12 V)
J1-2
commutateur RESET (
J2-1
n.f. - contact de relais pour signalisation externe.
J2-2
p
- contact de relais pour signalisation externe
J2-3
n.o. - contact de relais pour signalisation externe
- Faire passer les fils dans le presse-étoupe et les poser aussi loin que possible du bloc de
connexion HT.
- Brancher les fils sur le connecteur du circuit de détection.
A-Unit 97.52.08.05.10
