6.1.6 Montage Ummantelung
Der Eingriff ist nur bei den UL-zertifizierten
Ausführungen vorzunehmen.
Das Wellrohr (01), die Rohrdichtung (02),
das Anschlussstück (03) und die ovale
Blockierungsvorrichtung vorbereiten (04).
02
01

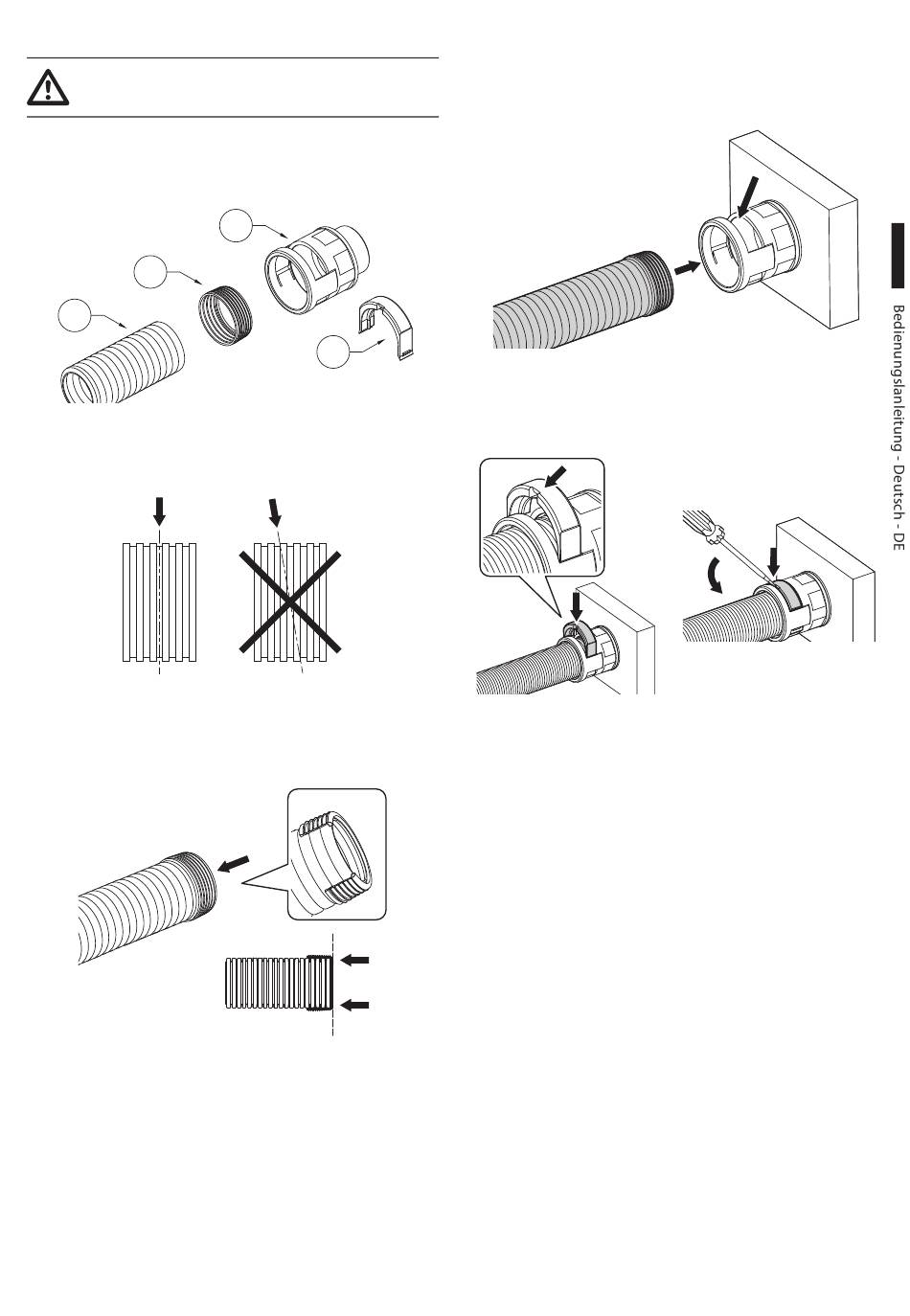

Abb. 11
Rohr gerade abschneiden.
Abb. 12
Die Rohrdichtung auf der Ummantelung
positionieren.
Abb. 13
MNVKUPTPSUL_1423_DE
03
04
Das Wellrohr mit der Rohrdichtung tief in das
Anschlussstück schieben. Die Rohrdichtung darf über
das Fenster der ovalen Blockierungsvorrichtung nicht
sichtbar sein.
Abb. 14
Oval-Sperre in das Sperrenfenster einsetzen und
einrasten. Wieder öffnen mittels Schraubenzieher.
Abb. 15
