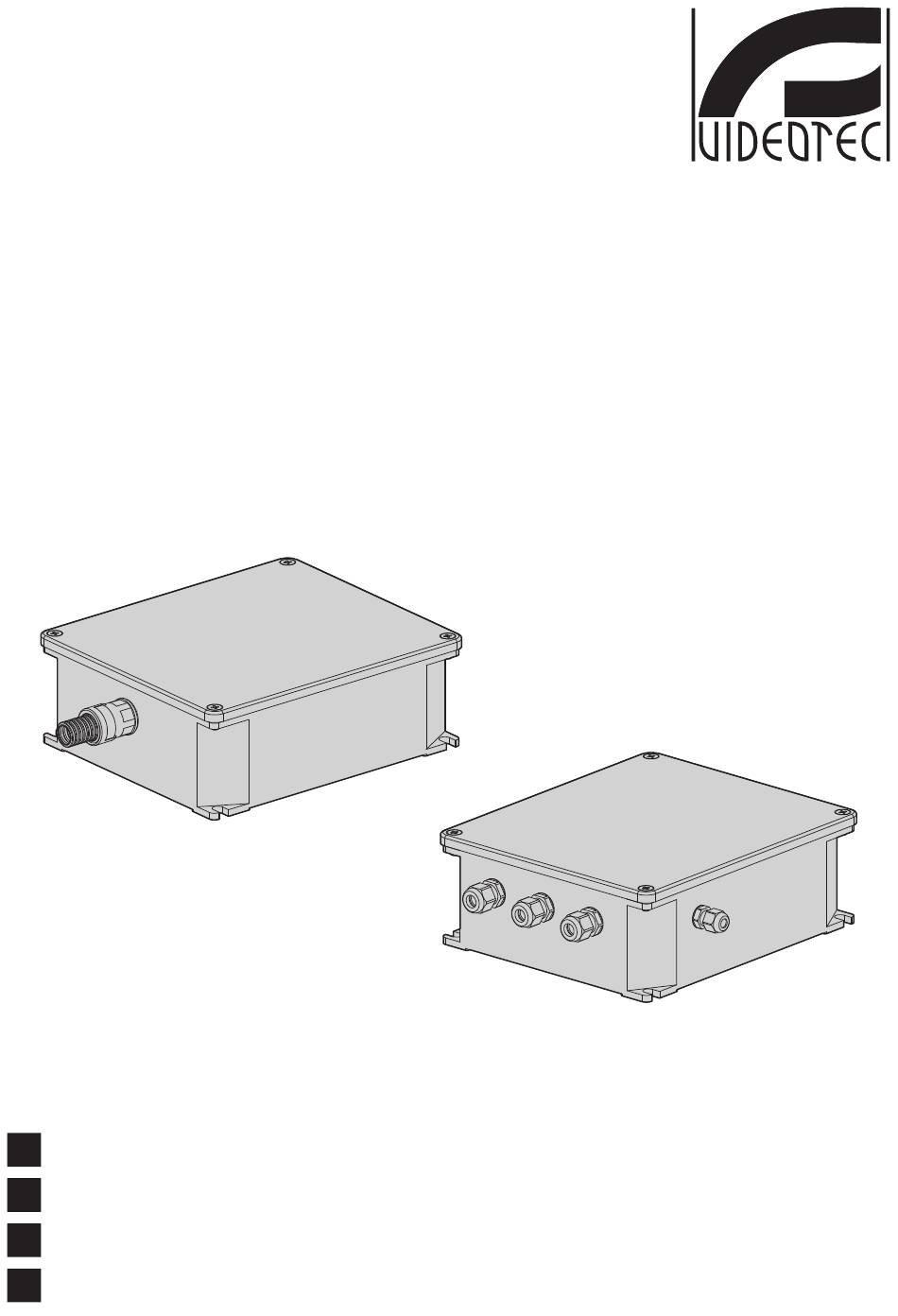

Weather-proof box for Pan & Tilt with power
supply and control of the illuminators
EN
English - Instructions manual
IT
Italiano - Manuale di istruzioni
FR
Français - Manuel d'instructions
DE
Deutsch - Bedienungslanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Videotec UPTIRPS

Inhaltszusammenfassung für Videotec UPTIRPS

  • Seite 1 UPTIRPS Weather-proof box for Pan & Tilt with power supply and control of the illuminators English - Instructions manual Italiano - Manuale di istruzioni Français - Manuel d’instructions Deutsch - Bedienungslanleitung...

  • Seite 33: Allgemeines

    UPTIRPS Dichtes Gehäuse für Schwenk-Neige-Kopf mit Netzteil und Kontrolle der Scheinwerfer 1 Allgemeines 3 Sicherheitsnormen Lesen Sie bitte vor dem Installieren und dem • Der Hersteller lehnt jede Haftung für eventuelle Verwenden dieses Gerätes die Bedienungsanleitung Schäden ab, die aufgrund unsachgemäßer sorgfältig durch.
  • Seite 34 • Die Installationskategorie (auch als • Die nationalen Vorschriften für die Installation der Überspannungskategorie bezeichnet) gibt Einrichtung sind einzuhalten. den Pegel der Netzspannungsstöße an, denen • Eine sofort und problemlos zugängliche die Ausrüstung ausgesetzt ist. Die Kategorie Abtrennvorrichtung muss in die Elektroanlage des hängt vom Installationsort der Ausrüstung Gebäudes eingebaut werden, um einen schnellen und von den externen Schutzeinrichtungen...

  • Seite 35: Identifizierung

    4 Identifizierung 5.3.2 Inhalt Prüfen Sie, ob der Inhalt mit der nachstehenden 4.1 Beschreibung und Materialliste übereinstimmt: Bezeichnung des Produktes • Wasserfeste Anschlussdose • Ausgerüstet Dichtes Gehäuse für Schwenk-Neige-Kopf mit • Bedienungslanleitung Netzteil und Kontrolle der Scheinwerfer. 5.4 Sichere Entsorgung der 4.2 Kennzeichnung des Produkts Verpackungsmaterialien Siehe die Etikett auf dem Produkt.

  • Seite 36: Beschreibung Der Karte

    6 Zusammenbau und 6.1.2 Beschreibung der Karte Installation Den Erdungsschutzleiter an die zugehörige Stromversorgungsklemme anschließen. Unterbrechen Sie die Stromversorgung, Die Abbildung kann von der tatsächlichen bevor die beschriebenen Arbeiten Karte abweichen. durchgeführt werden. Je nach Geräteausführung verfügt die Karte Zusammenbau und Installation sind möglicherweise nicht über alle Funktionen.

  • Seite 37: Anschluss Der Stromversorgung

    6.1.3 Anschluss der Stromversorgung Verwenden Sie die mitgelieferten Gummis für die Kabel mit geringem Durchmesser.: Das Erdungskabel muss um etwa 10mm Von 3mm bis 6mm. länger sein, als die anderen beiden Kabel, um das ungewollte Lösen durch Ziehen des Kabels zu verhindern. Alle Signalkabel mit einem Kabelbinder müssen zusammengefasst werden.

  • Seite 38: Montage Auf Wandhalterung

    6.1.5.1 Montage auf Wandhalterung 6.1.5.2 Montage auf Säulenhalterung Die Verbindungen (01 und 03) mit der Dichtung Die Verbindungen (01 und 03) mit der Dichtung (03) zusammenbauen. Die zusammengebauten (03) zusammenbauen. Die zusammengebauten Verbindungen, die Dichtung (04) und die Mutter der Verbindungen, die Dichtung (04) und die Mutter der Kabelschelle (05) am Unterbau befestigen.

  • Seite 39: Montage Ummantelung

    6.1.6 Montage Ummantelung Das Wellrohr mit der Rohrdichtung tief in das Anschlussstück schieben. Die Rohrdichtung darf über Der Eingriff ist nur bei den UL-zertifizierten das Fenster der ovalen Blockierungsvorrichtung nicht Ausführungen vorzunehmen. sichtbar sein. Das Wellrohr (01), die Rohrdichtung (02), das Anschlussstück (03) und die ovale Blockierungsvorrichtung vorbereiten (04).

  • Seite 40: Konfiguration

    7 Konfiguration 10 Troubleshooting Das Produkt ist werkseitig bereits für den optimalen Fordern Sie Fachleute für die Arbeiten an, wenn: Betrieb unter verschiedenen Bedingungen • Die Einheit nach einem Sturz beschädigt ist; eingestellt. Es ist möglich, die Eigenschaften des • Die Leistungen der Einheit merklich abgefallen Produktes an die Anwendungssituation anzupassen.

  • Seite 41: Technische Daten

    11 Technische Daten Ausgang Day/Night (STATUS): Potenzialfreier Kontakt 11.2 Mechanik Querschnitt der Eingangskabel: Von 3.3mm² (AWG 12) bis 2.1mm² (AWG 14) Gehause aus Aluminiun, Farbe RAL7035 Querschnitt der Signalkabel: Von 0.52mm² (AWG 20) Abmessungen: Siehe Zeichnung bis 0.13mm² (AWG 26) Gewicht: 6kg 11.4 Umgebung 11.3 Elektrik...

  • Seite 42: Technische Zeichnungen

    Abb. 16 UPTIRPS, Standardversion des Gehäuses. 108.5 108.5 54.5 54.5 90.5 Abb. 17 UPTIRPS, UL-zertifizierte Version des Gehäuses. Headquarters Italy Videotec S.p.A. Via Friuli, 6 - I-36015 Schio (VI) - Italy Tel. +39 0445 697411 - Fax +39 0445 697416 Email: info@videotec.com www.videotec.com...
