Einphasiger Anschluss - 230 V~
N
L
Anbringen der Dichtung -
Aufliegende Montage
1. Reinigen Sie die Arbeitsplatte um den
Ausschnittbereich.
2. Bringen Sie das mitgelieferte
Dichtungsband umlaufend auf der
Unterseite des Kochfelds entlang des
äußeren Randes der
Glaskeramikscheibe an. Dehnen Sie
es nicht. Stellen Sie sicher, dass sich
die Enden des Dichtungsbands in der
Mitte auf einer der Seiten des
Kochfelds befinden.
3. Geben Sie einige mm hinzu, wenn Sie
die Länge des Dichtungsbands
zuschneiden.
4. Drücken Sie die beiden Enden des
Dichtungsbands zusammen.
Anbringen der Dichtung -
Integrierte Montage
1. Reinigen Sie die Falze in der
Arbeitsplatte.
2. Schneiden Sie das Dichtungsband in
vier Streifen. Die Streifen müssen
dieselbe Länge wie die Falze haben.
3. Schneiden Sie die Enden der Streifen
in einem Winkel von 45 Grad. Sie
müssen exakt in die Ecken der Falze
passen.
4. Bringen Sie die Streifen in den Falzen
an. Dehnen Sie die Streifen nicht.
Kleben Sie die Enden der Streifen
nicht übereinander.
Nach der Montage des Kochfelds dichten
Sie den verbleibenden Spalt zwischen der
Glaskeramikplatte und der Arbeitsplatte
mit Silikon ab. Achten Sie darauf, dass
kein Silikon unter die Glaskeramikplatte
gelangt.
Grün - gelb
Blau und blau
Schwarz und braun
Zweiphasiger Anschluss - 400 V 2 ~ N
Grün - gelb
Blau und blau
Schwarz
Braun
Montage
min.
500mm

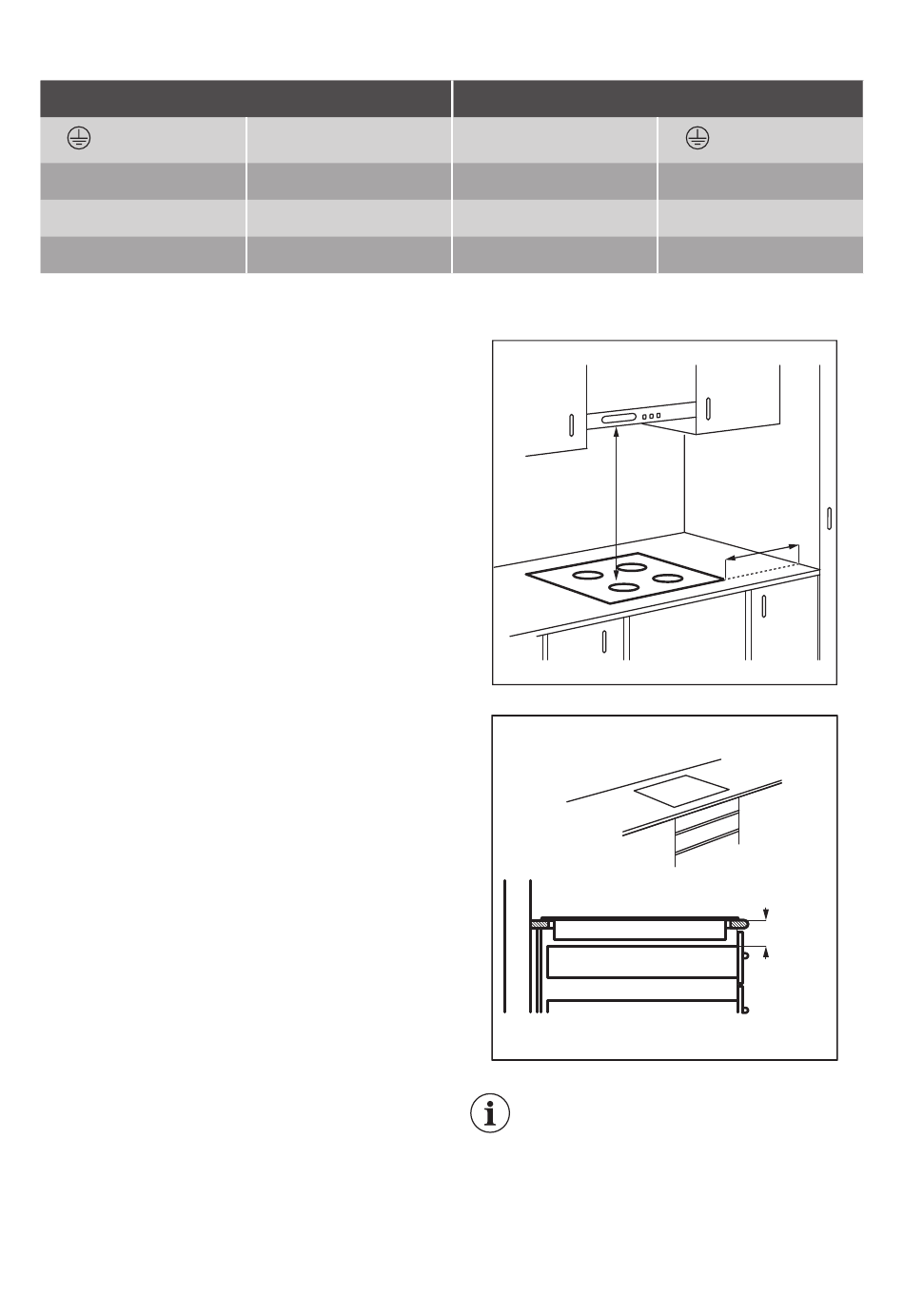

Wird das Gerät über einer
Schublade montiert, kann die
Lüftung des Kochfelds die
Gegenstände, die in der
Schublade gelagert sind,
während des Garvorgangs
erwärmen.
65
N
L1
L2
min.
50mm
min. 60mm
