Varta pulse neo Kurzinstallationsanleitung

Integration einer ladestation
Vorschau ausblenden Andere Handbücher für pulse neo:

Werbung

Inhaltsverzeichnis

Kurzinstallationsanleitung
Integration einer Ladestation
VARTA pulse neo

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Varta pulse neo

Inhaltszusammenfassung für Varta pulse neo

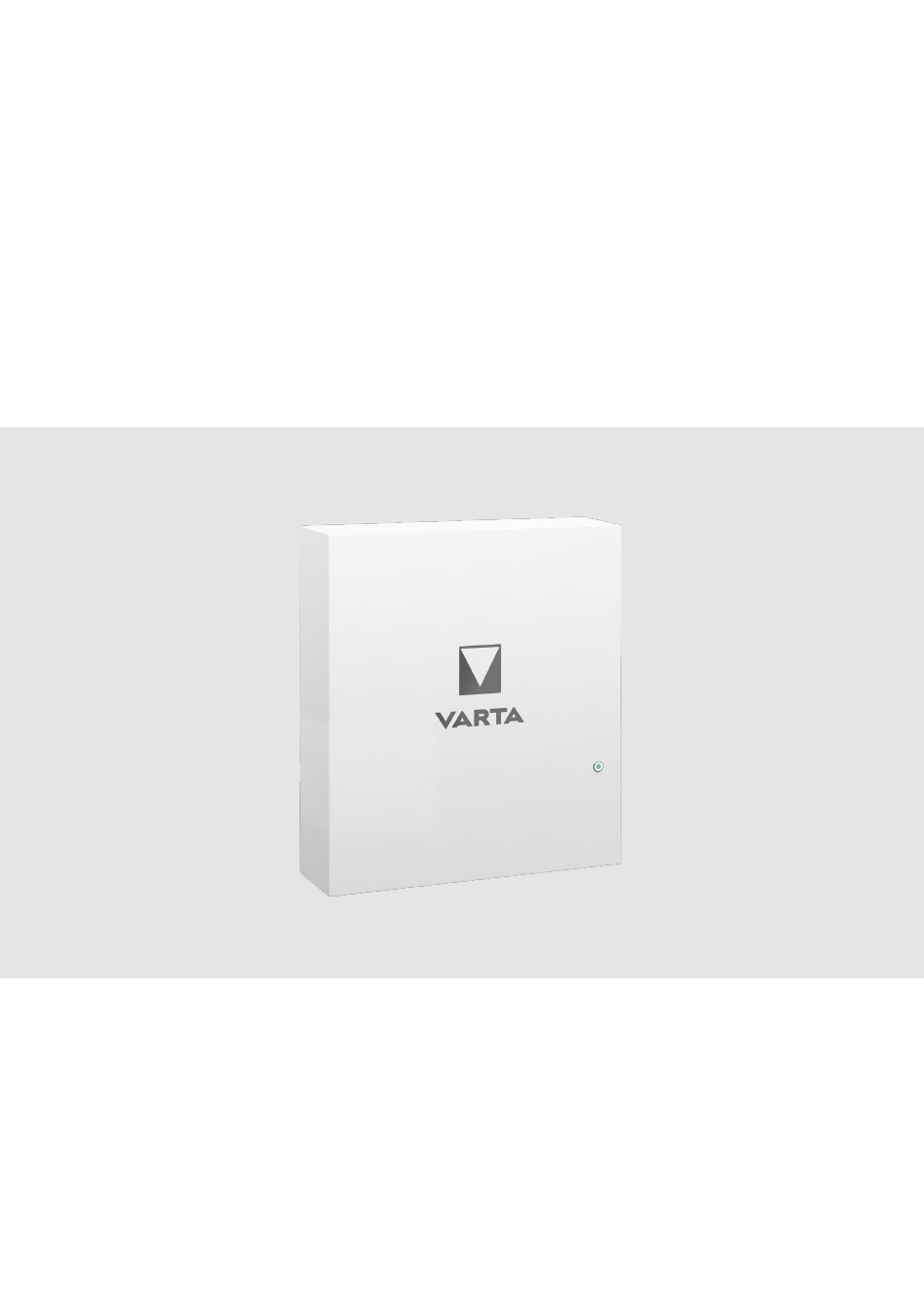

  • Seite 1 Kurzinstallationsanleitung Integration einer Ladestation VARTA pulse neo...
  • Seite 2 Impressum VARTA Storage GmbH Nürnberger Straße 65 86720 Nördlingen Deutschland Tel.: +49 9081 240 86 6060 info@varta-storage.com www.varta-ag.com Technischer Service: technical.service@varta-storage.com Tel.: +49 9081 240 86 6044 Stand: 8/2023 Version: 6...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................4 Systemübersicht VARTA pulse neo Ladestationsinteraktion ..............5 Einrichtung Ladestation ........................6 Anbindung der Ladestation an VARTA Energiemanager ............... 8 Funktionen der VARTA pulse neo Ladestationsinteraktion ..............10 Allgemeine Hinweise und Fehlersuche .................... 13...

  • Seite 4: Vorwort

    Vorwort Diese Anleitung beschreibt die Integration einer bereits installieren Ladestation für Elektrofahrzeuge an den VARTA pulse neo. Überdies wird die Anbindung an das offene Energiemanagementsystem erklärt, um Ihr Elektrofahrzeug mit dem Maximum an grünem Strom zu betreiben.

  • Seite 5: Systemübersicht Varta Pulse Neo Ladestationsinteraktion

    Kompatibilitätsliste) zu verbinden. Abbildung 1: Systemübersicht VARTA pulse neo Ladestationsinteraktion Die jeweilige Ladestation wird mit dem VARTA pulse neo über die Netzwerkverbindung zum Switch verbun- den und kommuniziert über die ModBus-Schnittstelle mit dem Stromspeichersystem. Mit einem VARTA pulse neo kann derzeit eine Ladestation installiert werden.

  • Seite 6: Einrichtung Ladestation

    • Hinweis: Die Anbindung ist nur mit den in der Kompatibilitätsliste genannten Ladestationen möglich. Zur An- bindung ist die VARTA pulse neo XMS-Version 1.50 oder höher notwendig. Bitte nutzen Sie, wenn möglich, eine statische IP-Adresse für die Ladestation. Notwendige Software-Versionen KEBA: KEBA c-series: SW-Version 3.10.16 oder höher notwendig...
  • Seite 7  Hinweis: Die Anbindung ist nur mit den in der Kompatibilitätsliste genannten Ladestationen möglich. Zur An- bindung ist die VARTA pulse neo XMS-Version 1.50 oder höher notwendig. Bitte nutzen Sie, wenn möglich, eine statische IP-Adresse für die Ladestation. 2.2.2 Mennekes Amtron Charge Control: Einstellungen, die über das Service Interface an der Mennekes Ladestation vorgenommen werden müssen:...

  • Seite 8: Anbindung Der Ladestation An Varta Energiemanager

    Aufrufen des Webinterface des Speichers: • Geben Sie die Phrase http://varta kombiniert mit der neunstelligen Seriennummer des Gerätes in die Browserzeile ein und öffnen Sie diese, also z.B. http://varta123456789. Anmerkung: Sie müssen sich hierfür im lokalen Netzwerk befinden, in dem sich auch das Speichersystem befindet.
  • Seite 9 Nach erfolgreichem Aufbau der Verbindung erscheint folgende Übersicht: • Abbildung 5: Geräteübersicht im Energiemanager Hinweis: Die Nutzung von Fremdanbietersoftware (App oder Webinterface der Ladestation) kann VARTA-sei- tige Einstellungen im Energiemanager überlagern.

  • Seite 10: Funktionen Der Varta Pulse Neo Ladestationsinteraktion

    4. Funktionen der VARTA pulse neo Ladestationsinteraktion Zur Ladung des Elektrofahrzeugs stehen unterschiedliche Ladestrategien zur Verfügung. Es lassen sich drei grundlegende Ladestrategien unterscheiden, die im Energiemanager des VARTA pulse neo Webinterfaces konfiguriert werden können. Überschussladung:  Die Überschussladung erlaubt eine Ladung des Elektrofahrzeugs mit überschüssigem Strom der heimischen Erzeugungsanlage.
  • Seite 11 Elektrofahrzeugs. Heimspeicherunterstütztes Laden:  Heimspeicherunterstütztes Laden ergänzt das Überschussladen um die Ladeleistung und Kapazität des VARTA pulse neo. Im Bedarfsfall wird hierbei das Heimspeichersystem entladen, um den Überschuss aus der Erzeugungsanlage zu ergänzen. Aktivierung des Heimspeicherunterstützten Ladens: •...
  • Seite 12 Unlimitierte Ladung:  Das unlimitierte Laden erlaubt eine Aufladung des Elektrofahrzeugs mit maximaler Leistung unabhängig von der Leistung der Erzeugungsanlage und dem SoC des Heimspeichersystems. Diese Funktion ist insbesondere in Phasen mit geringer solarer Strahlungsenergie, z.B. im Winter, und hohem Mobilitätsbedarf nützlich. Aktivierung des unlimitierten Ladens im Dropdown „Ladungsmodus“...

  • Seite 13: Allgemeine Hinweise Und Fehlersuche

    Installation: Zur Installation der Ladestation beachten Sie bitte die Installations- und Betriebsan-  leitungen der Hersteller. Neben den gesetzlichen Bestimmungen gelten weiterhin alle Sicher- heitshinweise in der Betriebsanleitung des VARTA pulse neo und des Herstellers der verwendeten Ladestation. Mögliche Komplikationen: ...
