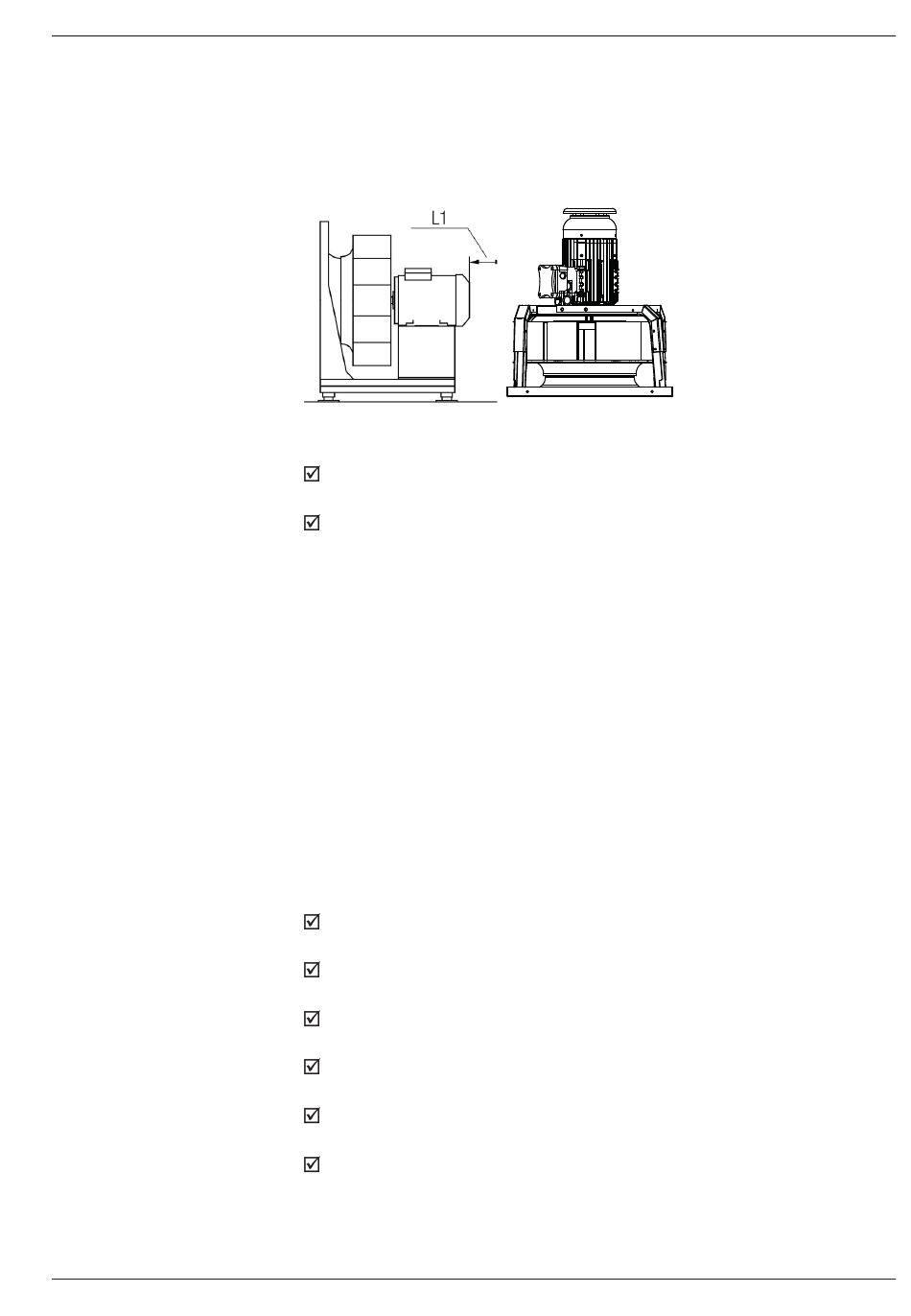

Bild 7-1: Freiraum

7.1.1. Einbauhinweise

Um eine ausreichende Motorkühlung zu gewährleisten, ist ein
Mindestabstand (L1) vom Ende des Motors bis zur Gehäusewand
einzuhalten. Angaben zu L1 sind der beiliegenden Motor-Betriebsanleitung
zu entnehmen.

7.2. Montage vorbereiten

Der Aufstellungsort ist in Art, Beschaffenheit, Umgebungstemperatur und
Umgebungsmedium für den jeweiligen Ventilator geeignet.
Die Unterkonstruktion ist eben und ausreichend tragfähig.
1. Ventilator vorsichtig auspacken.
2. Transportsicherungen ggf. demontieren.
3. Verpackungsmaterial vollständig entfernen und fachgerecht entsorgen.
4. Spaltmaß gemäß 7.4 prüfen.
7.3. Montage durchführen
1. Ventilator bzw. Grundrahmen spannungs- und kräftefrei auf der
Unterkonstruktion befestigen bzw.-
2. lose beigefügte Schwingungsdämpfer gleichmäßig um den Ventilator-
schwerpunkt verteilt ausrichten und befestigen, dabei auf gleichmäßige
Einfederung achten.
3. Erdung des Ventilators ordnungsgemäß herstellen. Die Schwingungs-
dämpfer selbst gewährleisten keinen elektrischen Durchgang.
Von Anlagenteilen werden keine Kräfte oder Schwingungen auf den
Ventilator übertragen (flexible Anschlussstutzen)!
Die flexiblen saug- und /oder druckseitigen ATEX-Anschlussstutzen sind
schwingfähig und ohne Versatz montiert und anlagenseitig geerdet.
Die Schwingungsdämpfer schwingen frei und sind gleichmäßig
eingefedert!
Das Laufrad dreht frei und streift nicht an der Einströmdüse (Mindest-
spalte beachten, s. 7.4)!
Die Abstände vom Laufrad zu den bauseitigen Anlagenteilen sind geprüft
und entsprechen den Explosionsschutzanforderungen.
Ventilator auf Standsicherheit geprüft (kein Kippen möglich).
Deutsch
RLM E3: nur vertikaler
Einbau, mit Luftrichtung
von unten nach oben,
zulässig.
Mindestabstand durch
Motorschutzdach
vorgegeben.
