AUFBAUANLEITUNG (fortsetzung)
Eine unzulässige bzw. unsachgemäße Verbindung von Behälterventil und Klemme kann
verursachen, dass das Ventil und die Klemme durch den Druck aufplatzen und dies kann
ernsthafte Verletzungen, Sachschaden oder den Tod verursachen.

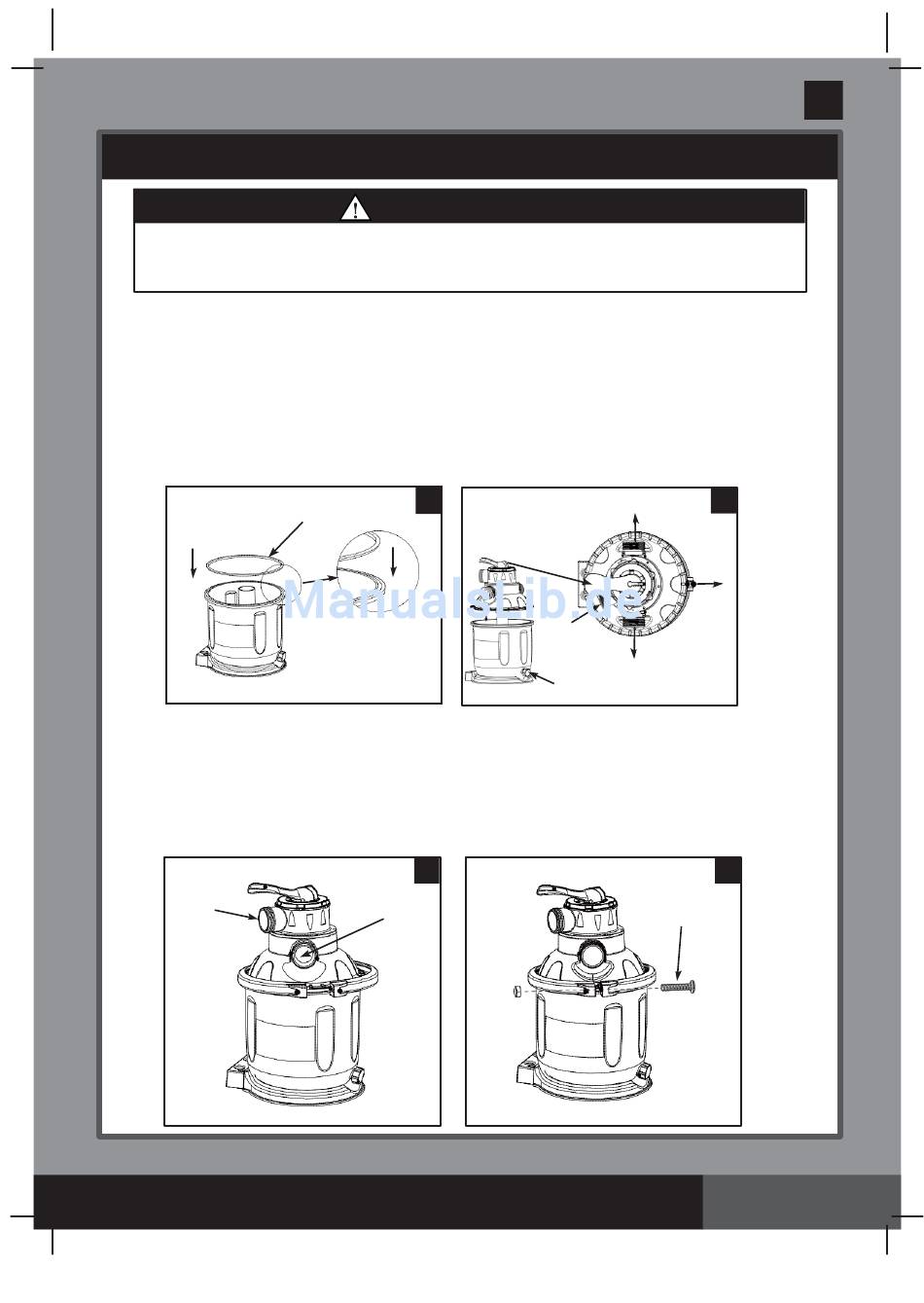

6-Wege-Ventil Montage:
1. Vergewissern Sie sich das sich der O-Ring(5) an der richtigen Position befindet bzw. das
dieser richtig eingelegt wurde (siehe dazu Zeichnung 16). BEACHTEN SIE: Versichern Sie
sich, dass die Behälterdichtung nicht mit Sand oder anderen Fremdkörpern verschmutzt ist.
2. Lassen Sie die 6-Wege-Ventilabdeckung langsam über dem Behälter herab und versichern
Sie sich, dass die Umlaufleitung, welche unter der 6-Wege-Ventilabdeckung hervorsteht,
sicher in die obere Öffnung des Mittelrohres (7) passt (siehe dazu Zeichnung 17).
Vergewissern Sie sich, dass die Behälterdichtung sicher zwischen dem oberen Behälterrand
und dem Rand der 6-Wege-Ventilabdeckung platziert ist. WICHTIG: Stellen Sie sicher, dass
das 6-Wege-Ventil mit der Nut auf den Behälterrand ausgerichtet ist.
WICHTIG: Es befinden sich 3 Schlauchverbindungsöffnungen auf dem 6-Wege-Ventil,
versichern Sie sich, dass die Abflussverbindung (vom Filter zum Pool) auf dem Ventil
in Richtung Pool zeigt (siehe dazu Zeichnung 18).
3. Entfernen Sie die Schrauben des Spannrings und legen Sie den Spannring um de Tank und
dem 6-Wege-Ventil Flansch. Dann geben Sie die Schrauben wieder in den Spannring und
ziehen diese mit einem Schraubenzieher (nicht enthalten) fest (siehe dazu auch die
Zeichnungen 18 & 19).
WASSEREINLAUF

HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF

(193IO) MODEL SF90220T SAND FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 05/27/2014
WARNUNG
16
5
18
WASSERABFLUSS
ABLASSE
N
WASSEREINLAUF
WASSERABFLUSS
ABLASS-VENTIL-DECKEL
Deutsch
193A
17
ABLASS-
VENTIL-
DECKEL
19
17
Seite 10
