VAA-2E2A-G12-SAJ/EA2L

Produktbeschreibung

3 Produktbeschreibung
3.1

Anzeigen und Bedienelemente

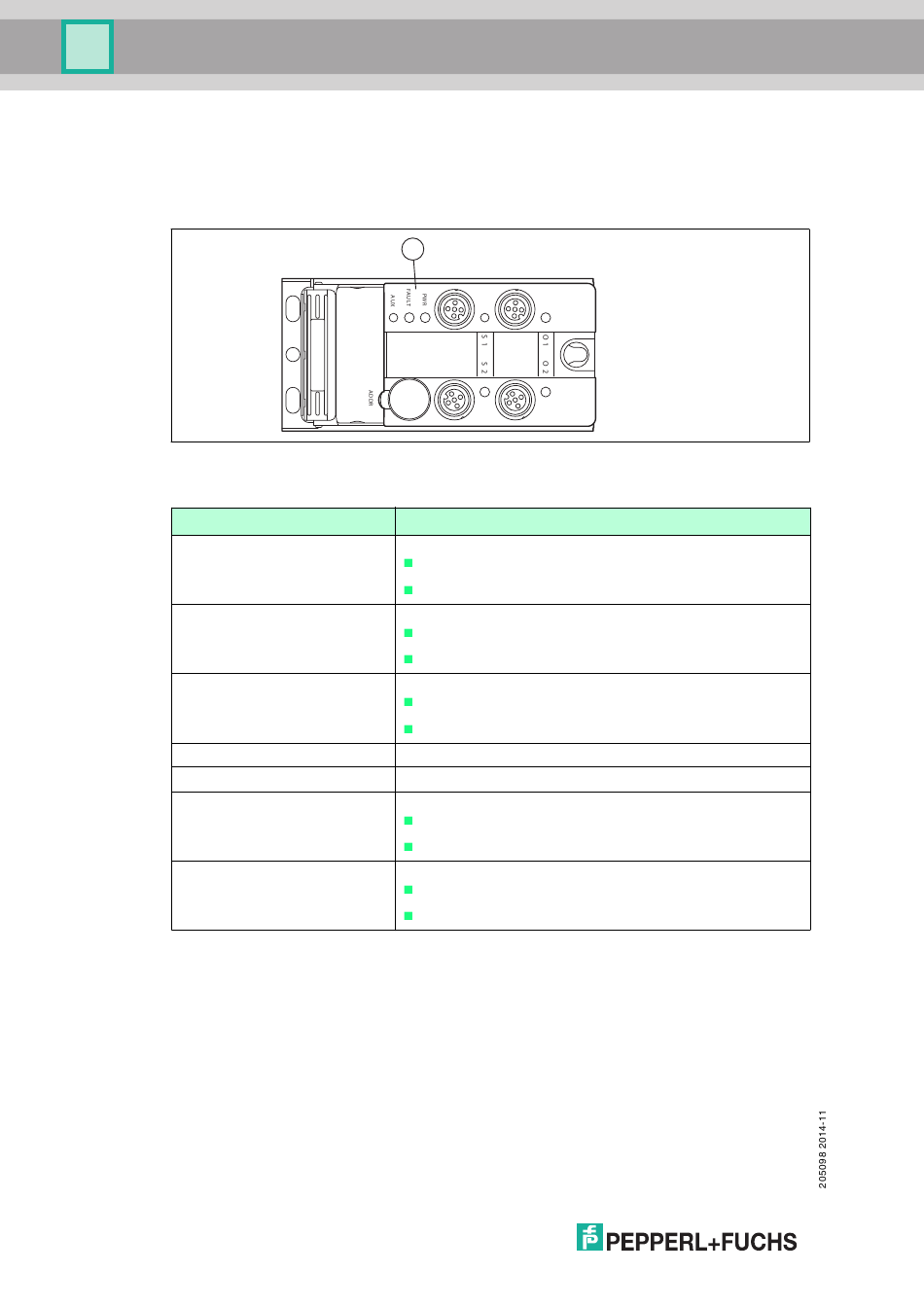

Am Gerät befinden sich folgende Anzeigen:
1. Statusanzeigen
Anzeigen
Bezeichnung
FAULT
PWR
AUX
S1
S2
OUT1
OUT2
8
1
Beschreibung
Fehleranzeige; LED rot
rot: Kommunikationsfehler bzw. Adresse ist 0
rot blinkend: Überlast Ausgangsversorgung
AS-Interface-Spannung; LED grün
grün: Spannung OK
grün blinkend: Adresse 0
Externe Hilfsspannung UAUX; Dual-LED grün/rot
grün: Spannung OK
rot: Spannung verpolt
Schaltzustand des Eingangskanals 1; LED gelb
Schaltzustand des Eingangskanals 2; LED gelb
Schaltzustand des Ausgang 1; LED gelb/rot
gelb: Ausgang aktiv (AUX+ durchgeschaltet)
rot: Ausgangsüberlast
Schaltzustand des Ausgang 2; LED gelb/rot
gelb: Ausgang aktiv (AUX+ durchgeschaltet)
rot: Ausgangsüberlast
