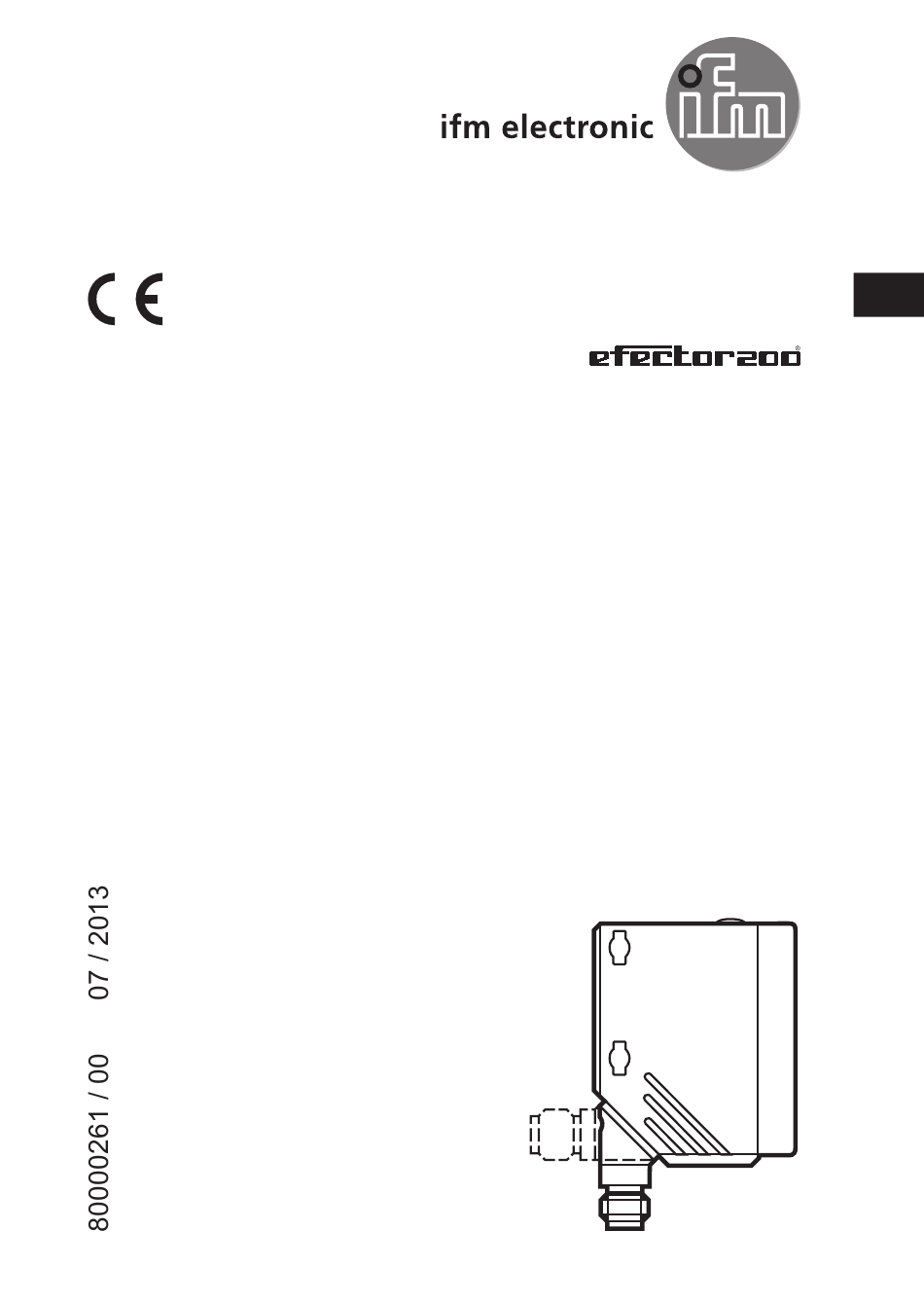

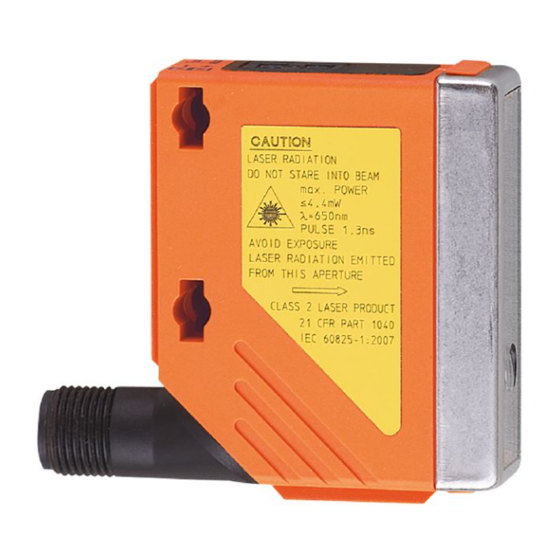

- Seite 1 Bedienungsanleitung Optischer Abstandssensor O5D10x...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������3 1�2 Verwendete Warnhinweise ����������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������5 3�1 Einsatzbereiche ���������������������������������������������������������������������������������������������5 4 Montage ���������������������������������������������������������������������������������������������������������������5 4�1 Montagebedingungen ������������������������������������������������������������������������������������5 5 Bedien- und Anzeigeelemente �����������������������������������������������������������������������������5 6 Elektrischer Anschluss �����������������������������������������������������������������������������������������6 7 Einstellungen �������������������������������������������������������������������������������������������������������6 7�1 Gerät soll schalten, wenn das Objekt erkannt wird ���������������������������������������6 8 IO-Link �����������������������������������������������������������������������������������������������������������������7 8�1 Allgemeine Informationen ������������������������������������������������������������������������������7... -
Seite 3: Vorbemerkung
1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� 1.2 Verwendete Warnhinweise WARNUNG Warnung vor schweren Personenschäden� Tod oder schwere, irreversible Verletzungen sind möglich� 2 Sicherheitshinweise • Lesen Sie vor der Inbetriebnahme des Gerätes dieses Dokument�... -
Seite 4: Label Für Versorgungskabel
WARNUNG Sichtbares Laserlicht; Laserschutzklasse 2� Die Verwendung von anderen Bedieneinrichtungen oder -einstellungen kann zu gefähr- licher Strahlungsexposition führen� Schädigung der Netzhaut ist möglich� ► Nicht in den Laserstrahl blicken! ► Die beigelegten Aufkleber (Warnhinweis Laser) in unmittelbarer Nähe des Geräts anbringen�... -
Seite 5: Bestimmungsgemäße Verwendung
3 Bestimmungsgemäße Verwendung Das Gerät wird als optischer Abstandssensor eingesetzt� 3.1 Einsatzbereiche • Der optische Abstandssensor misst Entfernungen von 0,03 bis 2 m • Er besitzt eine Hintergrundausblendung bis 20 m� • Die Schaltausgänge sind antivalent� Der Abstand zwischen Sensor und Hintergrund muss kundenseitig auf max�... -
Seite 6: Elektrischer Anschluss
6 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� ► Befolgen Sie die nationalen und internationalen Vorschriften zur Errich- tung elektrotechnischer Anlagen� ► Spannungsversorgung nach EN 50178 sicherstellen� ► Anlage spannungsfrei schalten� ► Gerät folgendermaßen anschließen: DC PNP 4: OUT1 = Schließer / IO-Link 2: OUT2 = Öffner 2: OUT2... -
Seite 7: Io-Link
