S+S REGELTECHNIK THERMASGARD MWTM Bedienungs- Und Montageanleitung Seite 2
Vorschau ausblenden
Andere Handbücher für THERMASGARD MWTM:
- Montageanleitung (17 Seiten) ,
- Montageanleitung und bedienungsanleitung (17 Seiten) ,
- Bedienungs- und montageanleitung (17 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
D G U F r
®
THERMASGARD
®
THERMASGARD

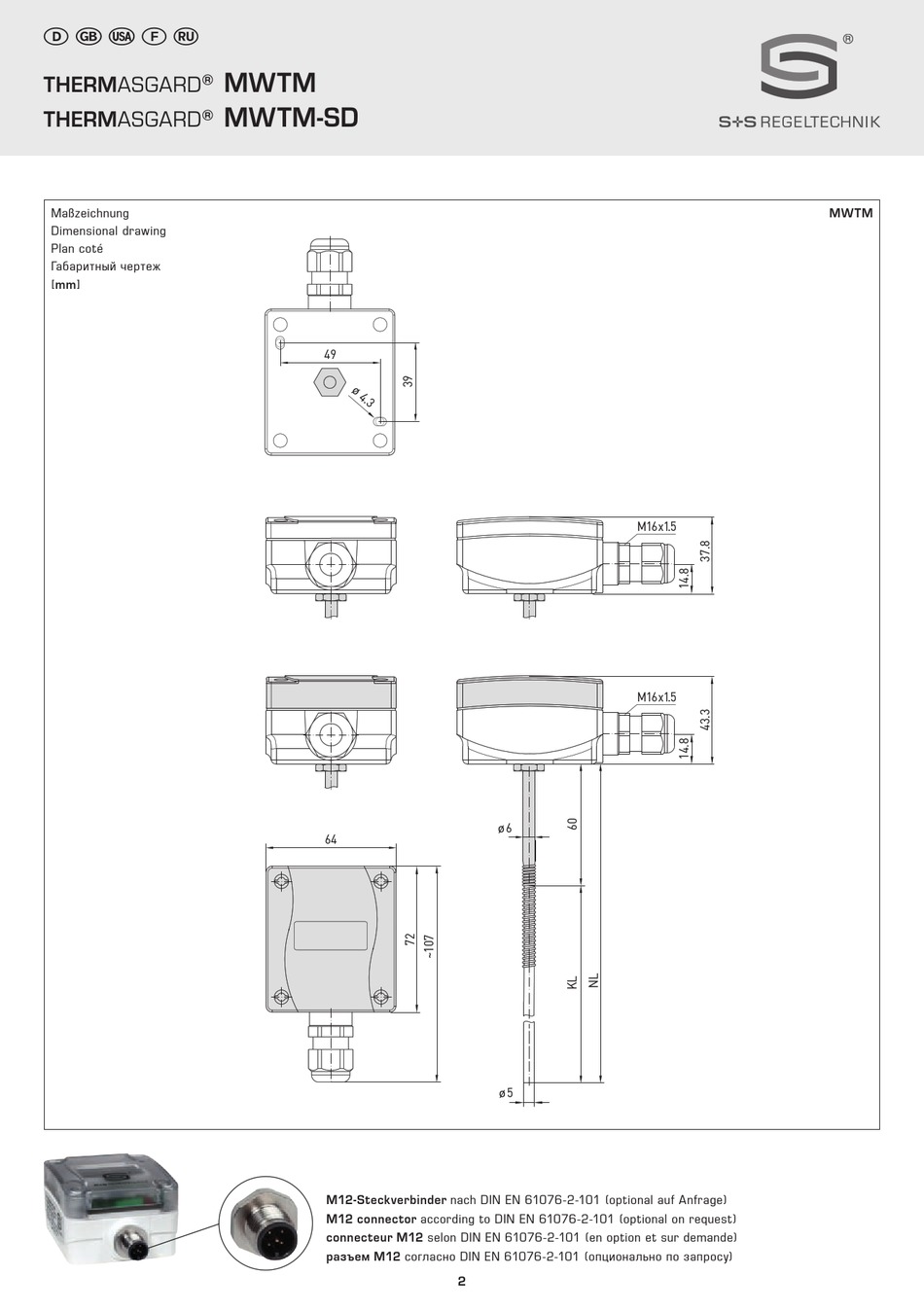

Maßzeichnung
Dimensional drawing
Plan coté
Габаритный чертеж
[mm]
MWTM
MWTM-SD
49
64
M12-Steckverbinder nach DIN EN 61076-2-101 (optional auf Anfrage)
M12 connector according to DIN EN 61076-2-101 (optional on request)
connecteur M12 selon DIN EN 61076-2-101 (en option et sur demande)
разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу)
ø6
ø5
2
M16x1.5
M16x1.5
58
20
MWTM
