[4] KOTFLÜGEL
(1) Einstellen der Kotflügelhöhe (Modell mit Umsturzschutz)
VORSICHT
• Den Traktor sicher aufbocken, bevor ein Rad abgenommen wird.
• Keine Arbeiten unter hydraulisch gestützten Geräten durchführen. Diese können plötzlich absacken oder
unbeabsichtigt abgesenkt werden. Ist es erforderlich, Wartungs- oder Einstellarbeiten unter dem Traktor
oder Maschinenteilen durchzuführen, sind diese vorher mit geeigneten Abstützungen zu sichern.
Kotflügelposition
Die Höhe der Kotflügel entsprechend der Reifengröße einstellen.
1. Die Hinterräder abbauen.
2. Die Befestigungsmuttern (3) der Hydraulikbedienhebelführung
abschrauben und die Hydraulikbedienhebelführung (1) vom
rechten Kotflügel abnehmen.
3. Die Kotflügel-Befestigungsschrauben (3) herausdrehen.
4. Kotflügel (rechts und links) in die korrekte Lage bringen und die
Schrauben (3) festziehen.
5. Die Hydraulikbedienhebelführung (1) wieder am rechten Kotflü-
gel anbringen.
6. Die Hinterräder wieder anbringen.
Reifengröße
12,4R24
380 / 70R24
320 / 85R28
360 / 70R28
380 / 70R28
440 / 65R28
(Zusammenbau)
Kotflügel-Befestigungs-
schraube (M8) und -mut-
ter (M8)
Anzugsmoment
Befestigungsschraube,
Hinterradschüssel

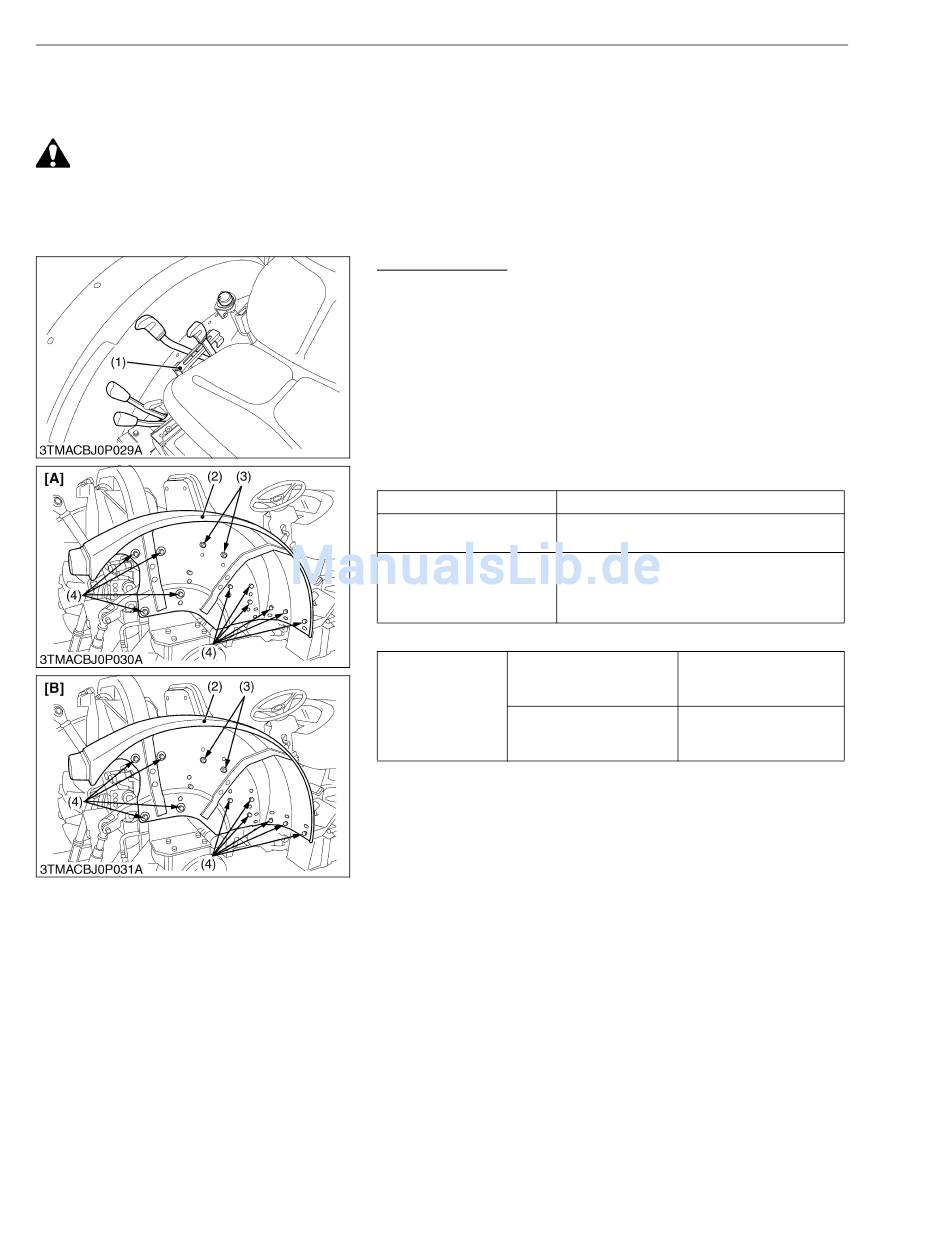

(1) Hydrauliksteuerhebelführung
(2) Kotflügel
(3) Mutter (M8)
(4) Schraube (M8)
NG-50
NG ALLGEMEIN
Kotflügelposition
Untere Position
Obere Position
23,5 bis 27,5 N·m
2,4 bis 2,8 kp·m
17,3 bis 20,3 Fußpfund
260 bis 304 N·m
26,5 bis 31,0 kp·m
191,8 bis 224,2 Fußpfund
[A] Untere Position
[B] Obere Position
W1015426
