[2] VORBEREITUNGEN ZUM TRENNEN DER BLÖCKE
(1) Außenteile

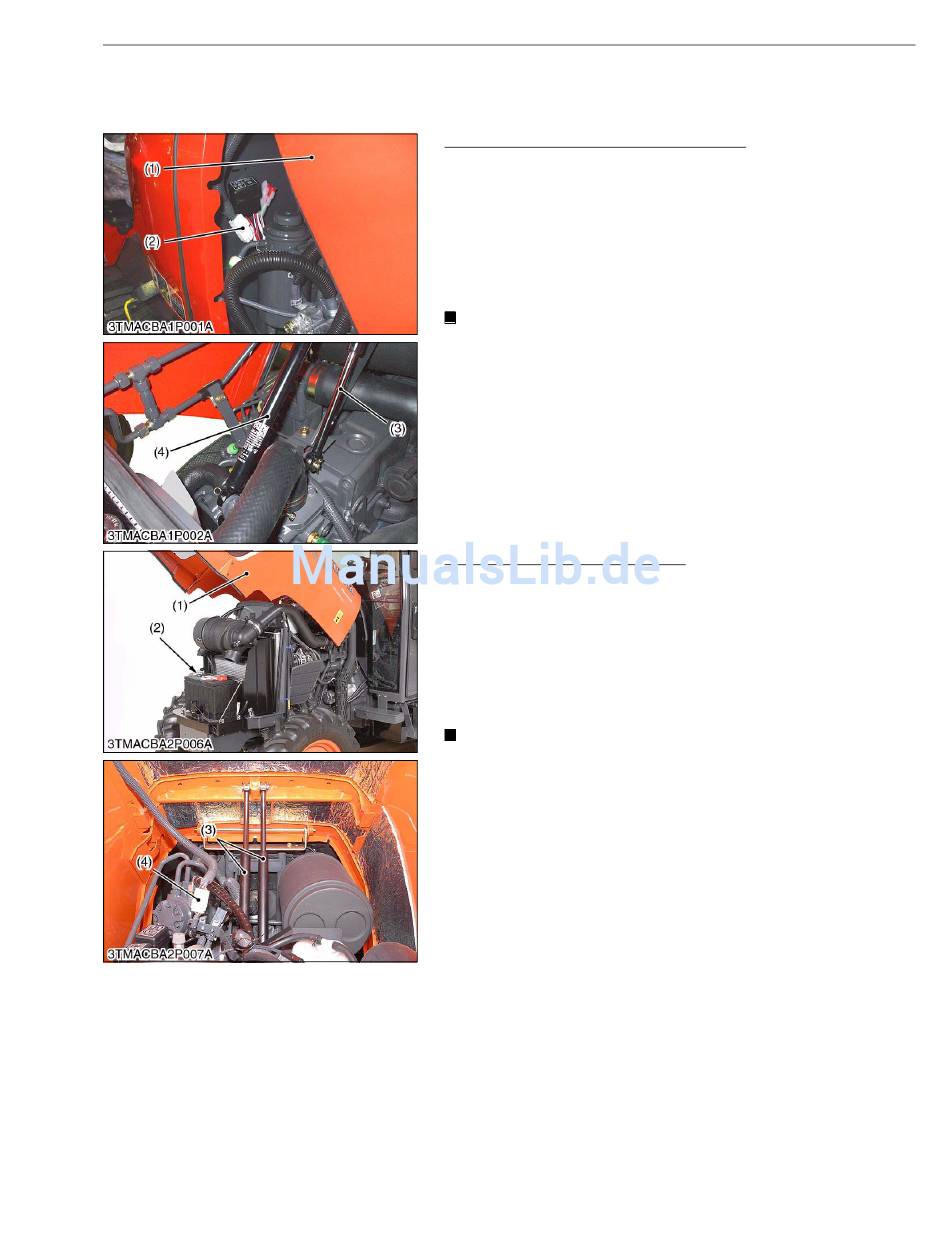

Motorhaube (Modell mit Umsturzschutz)
1. Die Motorhaube (1) öffnen und den Batterie-Minuspol abklem-
men.
2. Den Steckverbinder (2) für die Fahrscheinwerfer trennen.
3. Motorhaubenaufsteller (3) und (4) abbauen.
4. Die Motorhaube (1) entfernen.
(Zusammenbau)
• Position und Richtung der Motorhaubenaufsteller (3) und (4)
müssen dem ursprünglichen Zustand entsprechen.
WICHTIG
• Beim Abklemmen der Batteriekabel zuerst das Massekabel
abklemmen. Beim Anklemmen erst das Pluskabel anschlie-
ßen.
(1) Motorhaube
(2) Steckverbinder
Motorhaube (Modell mit Kabine)
1. Die Motorhaube (1) öffnen und den Batterie-Minuspol (2) ab-
klemmen.
2. Den Steckverbinder (4) für die Fahrscheinwerfer trennen.
3. Die Motorhaubenaufsteller (3) abbauen.
4. Die Motorhaube (1) entfernen.
(Zusammenbau)
• Die Motorhaubenaufsteller (3) müssen in der ursprünglichen
Richtung eingebaut werden.
WICHTIG
• Beim Abklemmen der Batteriekabel zuerst das Massekabel
abklemmen. Beim Anklemmen erst das Pluskabel anschlie-
ßen.
(1) Motorhaube
(2) Minuspol
N3-S9
GETRIEBE
(3) Motorhaubenaufsteller (kürzer)
(4) Motorhaubenaufsteller (länger)
W1052591
(3) Motorhaubenaufsteller
(4) Steckverbinder
W1030124
