M8540Narrow, WSM

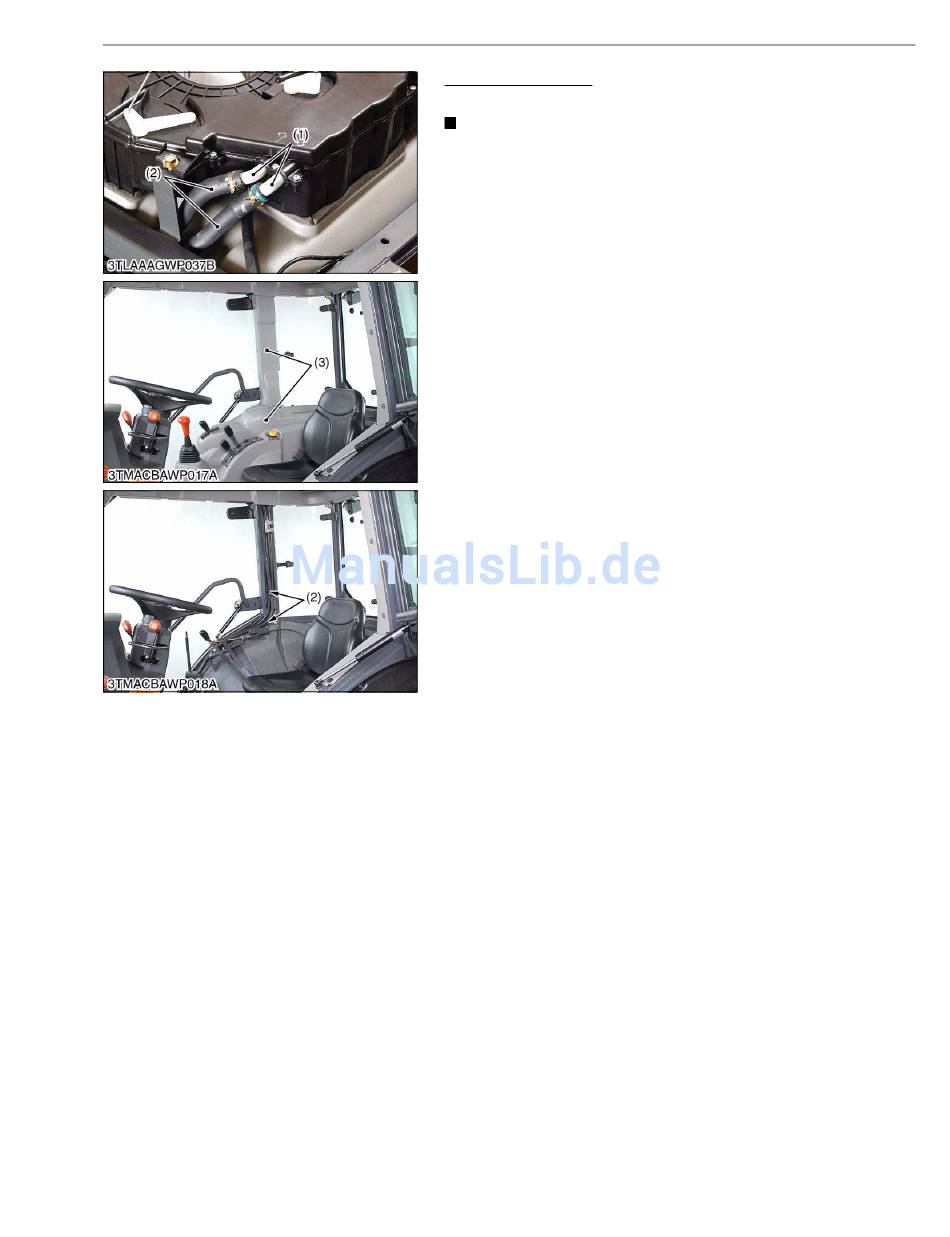

Heizungsschläuche
1. Das Außendach abnehmen.
HINWEIS
• Vor dem Abbauen der Heizungsschläuche (2), diese für den
korrekten Wiederanschluss mit Markierungen versehen.
2. Die Heizungsschläuche (2) von den Heizungsrohren (1) ab-
schrauben.
3. Die Innenverkleidungen (3) entfernen.
4. Die Heizungsschläuche (2) aus dem Kabinenboden herauszie-
hen.
5. Die Heizungsschläuche (2) herausnehmen.
(Zusammenbau)
• Die Heizungsschläuche in ihrer ursprünglichen Position anschlie-
ßen.
• Beim Anschließen des Heizungsschlauchs (2) am Heizungsrohr
(1) den Heizungsschlauch mit der Markierung nach oben aus-
richten.
• Beim
Verbinden
Klimaanlageneinheit muss der Heizungsschlauch mehr als 30
mm (1,2 Zoll) auf das Heizungsrohr geschoben werden.
(1) Heizungsrohr
(2) Heizungsschlauch
N10-S23
des
Heizungsschlauchs
(3) Innenverkleidung
KiSC issued 03, 2009 A
KABINE
mit
der
W1038730
