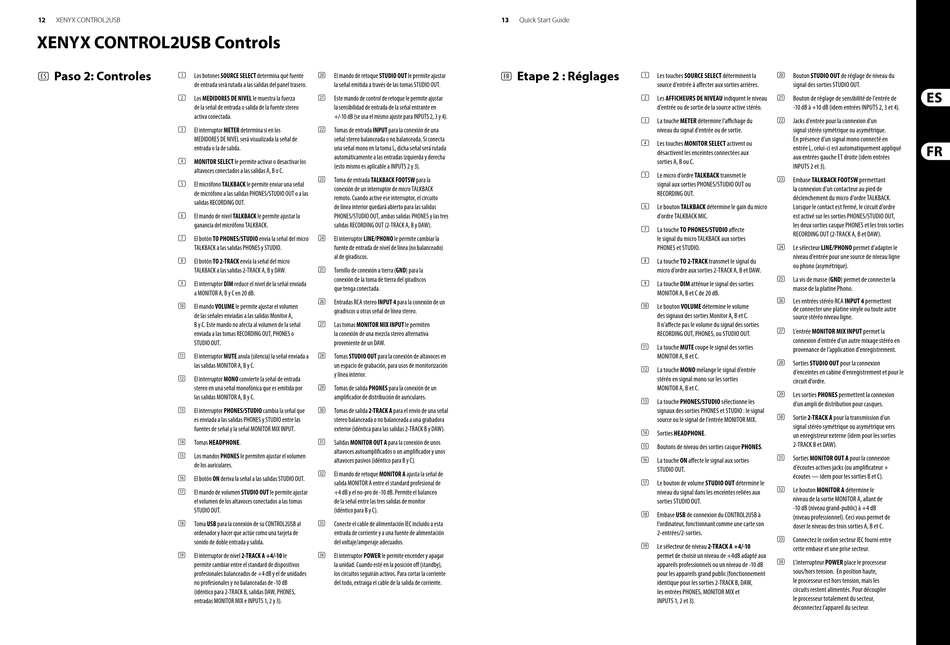

XENYX CONTROL2USB
XENYX CONTROL2USB Controls
Paso 2: Controles
(ES)
(1)
Los botones SOURCE SELECT determina qué fuente
de entrada será rutada a las salidas del panel trasero.
(2)
Los MEDIDORES DE NIVEL le muestra la fuerza
de la señal de entrada o salida de la fuente stereo
activa conectada.
(3)
El interruptor METER determina si en los
MEDIDORES DE NIVEL será visualizada la señal de
entrada o la de salida.
(4)
MONITOR SELECT le permite activar o desactivar los
altavoces conectados a las salidas A, B o C.
(5)
El micrófono TALKBACK le permite enviar una señal
de micrófono a las salidas PHONES/STUDIO OUT o a las
salidas RECORDING OUT.
(6)
El mando de nivel TALKBACK le permite ajustar la
ganancia del micrófono TALKBACK.
(7)
El botón TO PHONES/STUDIO envía la señal del micro
TALKBACK a las salidas PHONES y STUDIO.
(8)
El botón TO 2-TRACK envía la señal del micro
TALKBACK a las salidas 2-TRACK A, B y DAW.
(9)
El interruptor DIM reduce el nivel de la señal enviada
a MONITOR A, B y C en 20 dB.
(10)
El mando VOLUME le permite ajustar el volumen
de las señales enviadas a las salidas Monitor A,
B y C. Este mando no afecta al volumen de la señal
enviada a las tomas RECORDING OUT, PHONES o
STUDIO OUT.
(11)
El interruptor MUTE anula (silencia) la señal enviada a
las salidas MONITOR A, B y C.
(12)
El interruptor MONO convierte la señal de entrada
stereo en una señal monofónica que es emitida por
las salidas MONITOR A, B y C.
(13)
El interruptor PHONES/STUDIO cambia la señal que
es enviada a las salidas PHONES y STUDIO entre las
fuentes de señal y la señal MONITOR MIX INPUT.
(14)
Tomas HEADPHONE.
(15)
Los mandos PHONES le permiten ajustar el volumen
de los auriculares.
(16)
El botón ON deriva la señal a las salidas STUDIO OUT.
(17)
El mando de volumen STUDIO OUT le permite ajustar
el volumen de los altavoces conectados a las tomas
STUDIO OUT.
(18)
Toma USB para la conexión de su CONTROL2USB al
ordenador y hacer que actúe como una tarjeta de
sonido de doble entrada y salida.
(19)
El interruptor de nivel 2-TRACK A +4/-10 le
permite cambiar entre el standard de dispositivos
profesionales balanceados de +4 dB y el de unidades
no profesionales y no balanceadas de -10 dB
(idéntico para 2-TRACK B, salidas DAW, PHONES,
entradas MONITOR MIX e INPUTS 1, 2 y 3).
(20)
El mando de retoque STUDIO OUT le permite ajustar
la señal emitida a través de las tomas STUDIO OUT.
(21)
Este mando de control de retoque le permite ajustar
la sensibilidad de entrada de la señal entrante en
+/-10 dB (se usa el mismo ajuste para INPUTS 2, 3 y 4).
(22)
Tomas de entrada INPUT para la conexión de una
señal stereo balanceada o no balanceada. Si conecta
una señal mono en la toma L, dicha señal será rutada
automáticamente a las entradas izquierda y derecha
(esto mismo es aplicable a INPUTS 2 y 3).
(23)
Toma de entrada TALKBACK FOOTSW para la
conexión de un interruptor de micro TALKBACK
remoto. Cuando active ese interruptor, el circuito
de línea interior quedará abierto para las salidas
PHONES/STUDIO OUT, ambas salidas PHONES y las tres
salidas RECORDING OUT (2-TRACK A, B y DAW).
(24)
El interruptor LINE/PHONO le permite cambiar la
fuente de entrada de nivel de línea (no balanceado)
al de giradiscos.
(25)
Tornillo de conexión a tierra (GND) para la
conexión de la toma de tierra del giradiscos
que tenga conectada.
(26)
Entradas RCA stereo INPUT 4 para la conexión de un
giradiscos u otras señal de línea stereo.
(27)
Las tomas MONITOR MIX INPUT le permiten
la conexión de una mezcla stereo alternativa
proveniente de un DAW.
(28)
Tomas STUDIO OUT para la conexión de altavoces en
un espacio de grabación, para usos de monitorización
y línea interior.
(29)
Tomas de salida PHONES para la conexión de un
amplifi cador de distribución de auriculares.
(30)
Tomas de salida 2-TRACK A para el envío de una señal
stereo balanceada o no balanceada a una grabadora
exterior (idéntica para las salidas 2-TRACK B y DAW).
(31)
Salidas MONITOR OUT A para la conexión de unos
altavoces autoamplifi cados o un amplifi cador y unos
altavoces pasivos (idéntico para B y C).
(32)
El mando de retoque MONITOR A ajusta la señal de
salida MONITOR A entre el standard profesional de
+4 dB y el no-pro de -10 dB. Permite el balanceo
de la señal entre las tres salidas de monitor
(idéntico para B y C).
(33)
Conecte el cable de alimentación IEC incluido a esta
entrada de corriente y a una fuente de alimentación
del voltaje/amperaje adecuados.
(34)
El interruptor POWER le permite encender y apagar
la unidad. Cuando esté en la posición off (standby),
los circuitos seguirán activos. Para cortar la corriente
del todo, extraiga el cable de la salida de corriente.
13
Quick Start Guide
Etape 2 : Réglages
(FR)
(1)
Les touches SOURCE SELECT déterminent la
source d'entrée à aff ecter aux sorties arrières.
(2)
Les AFFICHEURS DE NIVEAU indiquent le niveau
d'entrée ou de sortie de la source active stéréo.
(3)
La touche METER détermine l'affi chage du
niveau du signal d'entrée ou de sortie.
(4)
Les touches MONITOR SELECT activent ou
désactivent les enceintes connectées aux
sorties A, B ou C.
(5)
Le micro d'ordre TALKBACK transmet le
signal aux sorties PHONES/STUDIO OUT ou
RECORDING OUT.
(6)
Le bouton TALKBACK détermine le gain du micro
d'ordre TALKBACK MIC.
(7)
La touche TO PHONES/STUDIO aff ecte
le signal du micro TALKBACK aux sorties
PHONES et STUDIO.
(8)
La touche TO 2-TRACK transmet le signal du
micro d'ordre aux sorties 2-TRACK A, B et DAW.
(9)
La touche DIM atténue le signal des sorties
MONITOR A, B et C de 20 dB.
(10)
Le bouton VOLUME détermine le volume
des signaux des sorties Monitor A, B et C.
Il n'aff ecte pas le volume du signal des sorties
RECORDING OUT, PHONES, ou STUDIO OUT.
(11)
La touche MUTE coupe le signal des sorties
MONITOR A, B et C.
(12)
La touche MONO mélange le signal d'entrée
stéréo en signal mono sur les sorties
MONITOR A, B et C.
(13)
La touche PHONES/STUDIO sélectionne les
signaux des sorties PHONES et STUDIO : le signal
source ou le signal de l'entrée MONITOR MIX.
(14)
Sorties HEADPHONE.
(15)
Boutons de niveau des sorties casque PHONES.
(16)
La touche ON aff ecte le signal aux sorties
STUDIO OUT.
(17)
Le bouton de volume STUDIO OUT détermine le
niveau du signal dans les enceintes reliées aux
sorties STUDIO OUT.
(18)
Embase USB de connexion du CONTROL2USB à
l'ordinateur, fonctionnant comme une carte son
2-entrées/2-sorties.
(19)
Le sélecteur de niveau 2-TRACK A +4/-10
permet de choisir un niveau de +4dB adapté aux
appareils professionnels ou un niveau de -10 dB
pour les appareils grand public (fonctionnement
identique pour les sorties 2-TRACK B, DAW,
les entrées PHONES, MONITOR MIX et
INPUTS 1, 2 et 3).
(20)
Bouton STUDIO OUT de réglage de niveau du
signal des sorties STUDIO OUT.
(21)
Bouton de réglage de sensibilité de l'entrée de
-10 dB à +10 dB (idem entrées INPUTS 2, 3 et 4).
(22)
Jacks d'entrée pour la connexion d'un
signal stéréo symétrique ou asymétrique.
En présence d'un signal mono connecté en
entrée L, celui-ci est automatiquement appliqué
aux entrées gauche ET droite (idem entrées
INPUTS 2 et 3).
(23)
Embase TALKBACK FOOTSW permettant
la connexion d'un contacteur au pied de
déclenchement du micro d'ordre TALKBACK.
Lorsque le contact est fermé, le circuit d'ordre
est activé sur les sorties PHONES/STUDIO OUT,
les deux sorties casque PHONES et les trois sorties
RECORDING OUT (2-TRACK A, B et DAW).
(24)
Le sélecteur LINE/PHONO permet d'adapter le
niveau d'entrée pour une source de niveau ligne
ou phono (asymétrique).
(25)
La vis de masse (GND) permet de connecter la
masse de la platine Phono.
(26)
Les entrées stéréo RCA INPUT 4 permettent
de connecter une platine vinyle ou toute autre
source stéréo niveau ligne.
(27)
L'entrée MONITOR MIX INPUT permet la
connexion d'entrée d'un autre mixage stéréo en
provenance de l'application d'enregistrement.
(28)
Sorties STUDIO OUT pour la connexion
d'enceintes en cabine d'enregistrement et pour le
circuit d'ordre.
(29)
Les sorties PHONES permettent la connexion
d'un ampli de distribution pour casques.
(30)
Sortie 2-TRACK A pour la transmission d'un
signal stéréo symétrique ou asymétrique vers
un enregistreur externe (idem pour les sorties
2-TRACK B et DAW).
(31)
Sorties MONITOR OUT A pour la connexion
d'écoutes actives jacks (ou amplifi cateur +
écoutes — idem pour les sorties B et C).
(32)
Le bouton MONITOR A détermine le
niveau de la sortie MONITOR A, allant de
-10 dB (niveau grand-public) à +4 dB
(niveau professionnel). Ceci vous permet de
doser le niveau des trois sorties A, B et C.
(33)
Connectez le cordon secteur IEC fourni entre
cette embase et une prise secteur.
(34)
L'interrupteur POWER place le processeur
sous/hors tension. En position haute,
le processeur est hors tension, mais les
circuits restent alimentés. Pour découpler
le processeur totalement du secteur,
déconnectez l'appareil du secteur.
