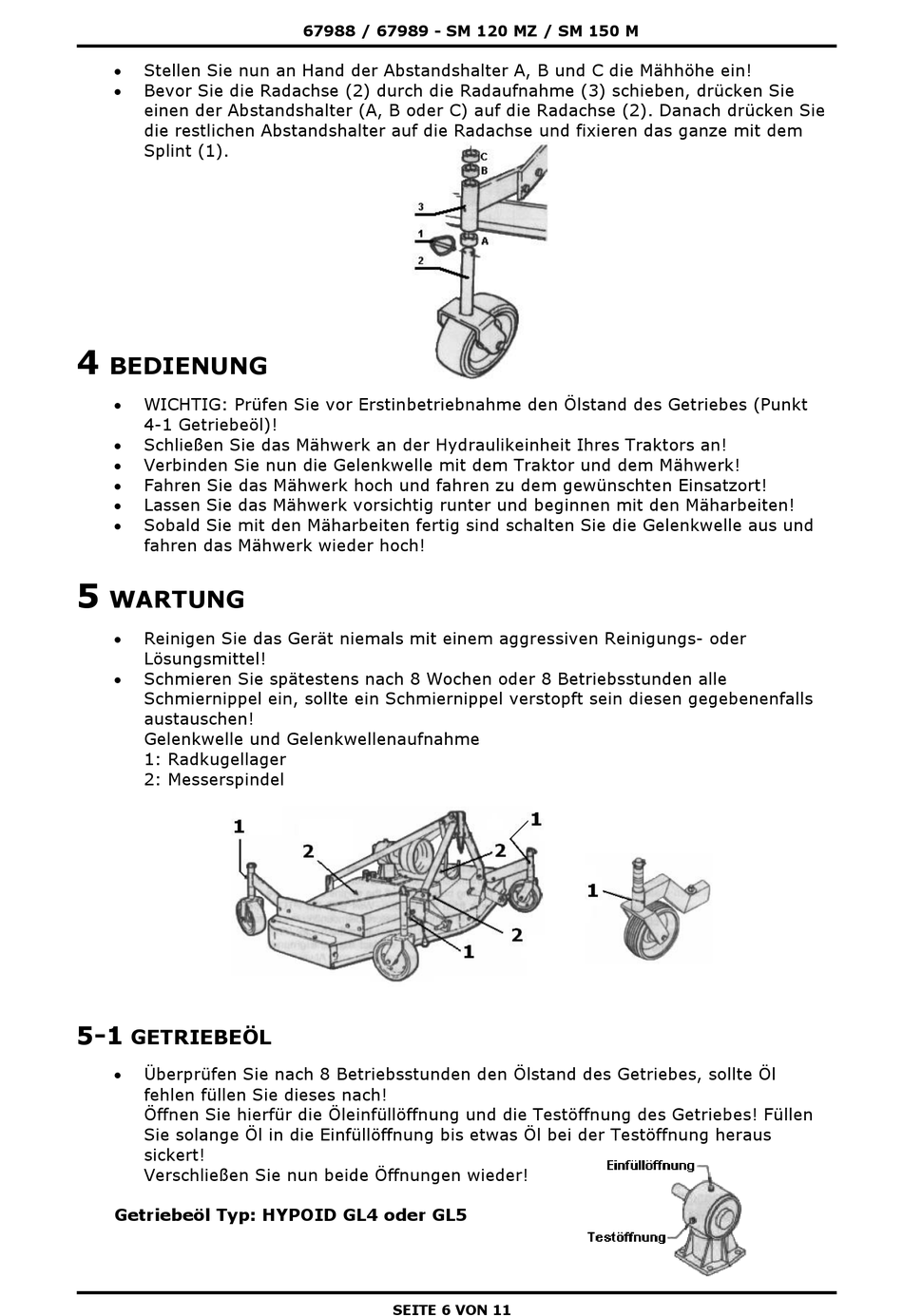

Stellen Sie nun an Hand der Abstandshalter A, B und C die Mähhöhe ein!
Bevor Sie die Radachse (2) durch die Radaufnahme (3) schieben, drücken Sie
einen der Abstandshalter (A, B oder C) auf die Radachse (2). Danach drücken Sie
die restlichen Abstandshalter auf die Radachse und fixieren das ganze mit dem
Splint (1).
4
BEDIENUNG
WICHTIG: Prüfen Sie vor Erstinbetriebnahme den Ölstand des Getriebes (Punkt
4-1 Getriebeöl)!
Schließen Sie das Mähwerk an der Hydraulikeinheit Ihres Traktors an!
Verbinden Sie nun die Gelenkwelle mit dem Traktor und dem Mähwerk!
Fahren Sie das Mähwerk hoch und fahren zu dem gewünschten Einsatzort!
Lassen Sie das Mähwerk vorsichtig runter und beginnen mit den Mäharbeiten!
Sobald Sie mit den Mäharbeiten fertig sind schalten Sie die Gelenkwelle aus und
fahren das Mähwerk wieder hoch!
5
WARTUNG
Reinigen Sie das Gerät niemals mit einem aggressiven Reinigungs- oder
Lösungsmittel!
Schmieren Sie spätestens nach 8 Wochen oder 8 Betriebsstunden alle
Schmiernippel ein, sollte ein Schmiernippel verstopft sein diesen gegebenenfalls
austauschen!
Gelenkwelle und Gelenkwellenaufnahme
1: Radkugellager
2: Messerspindel
5-1
GETRIEBEÖL
Überprüfen Sie nach 8 Betriebsstunden den Ölstand des Getriebes, sollte Öl
fehlen füllen Sie dieses nach!
Öffnen Sie hierfür die Öleinfüllöffnung und die Testöffnung des Getriebes! Füllen
Sie solange Öl in die Einfüllöffnung bis etwas Öl bei der Testöffnung heraus
sickert!
Verschließen Sie nun beide Öffnungen wieder!
Getriebeöl Typ: HYPOID GL4 oder GL5
67988 / 67989 - SM 120 MZ / SM 150 M
SEITE 6 VON 11
