VORBEREITUNGEN
Vor der Verbindung mit der Stromversorgung sind die Ladekabel am Gerät anzuschließen. Das Kabel
Nr.1 mit dem Anschluß „4", Kabel Nr. 2 in Position „5". Stellen Sie eine korrekte Verbindung sicher, damit
die Kabel unter der Zugentlastung ordentlich geführt, mit dem Gegenblech justiert und mit der
Flügelmutter befestigt sind. Jetzt ist das Stromkabel mit dem Steckkontakt zu verbinden.

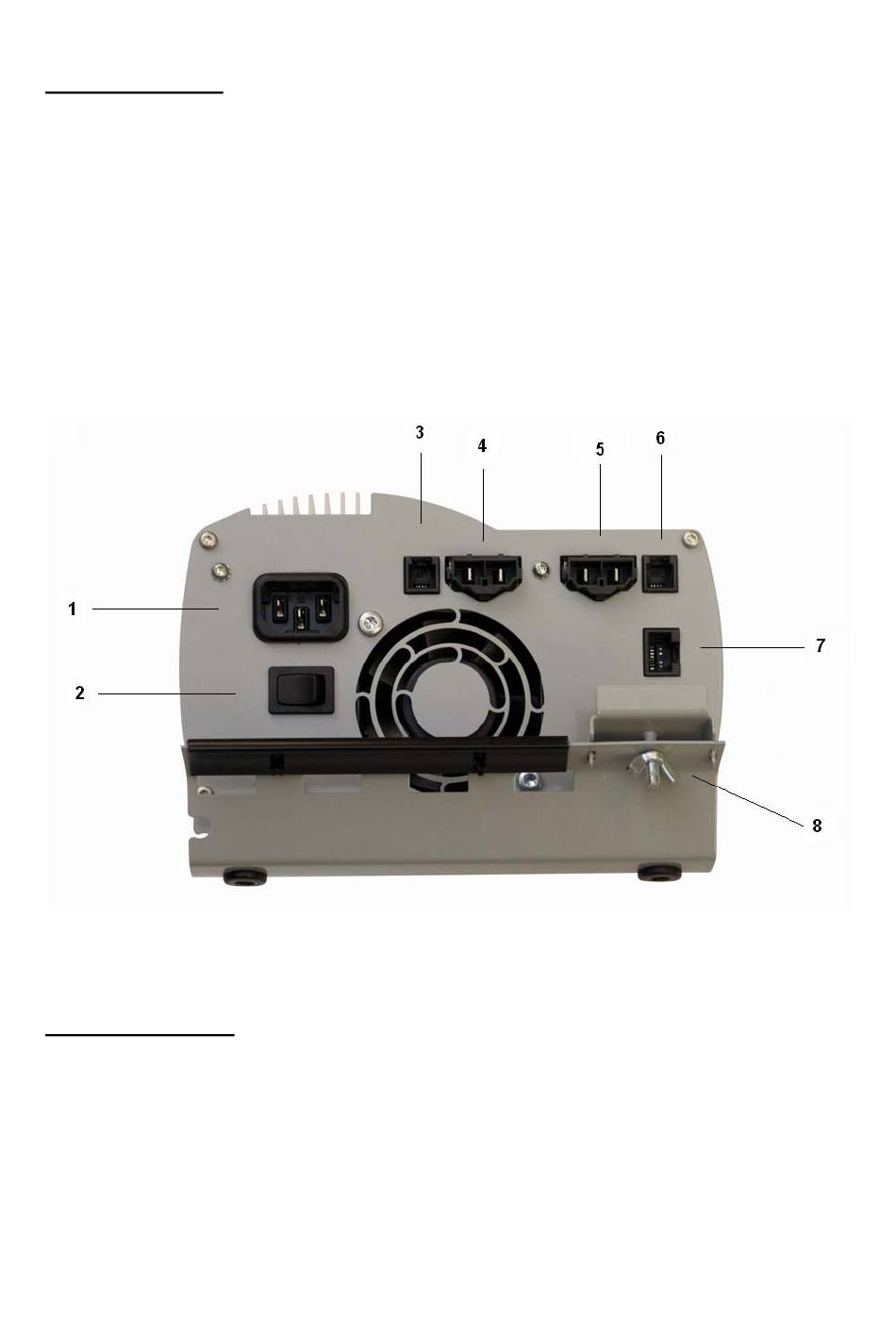

1. Netzkabel
2. EIN/AUS-Schalter
3. Fühlerleitungsanschluss 1
4. Ladekabel 1
5. Ladekabel 2
6. Fühlerleitungsanschluss 2
7. Programmieranschluss
8. Zugentlastung
MONTAGEHINWEISE
Das Ladegerät kann quer oder senkrecht montiert werden, um das Gerät sollte ein Abstand von 15 cm
eingehalten werden. Damit wird eine optimale Kühlung durch Luftzirkulation gewährleistet.
Als Montageort ist an Säulen von Hebebühnen, an Werkzeugwagen oder an eine Wandbefestigung
gedacht.
10
