ANMERKUNG:
Die Systemplatine kann zusammen mit dem daran angebrachten Kühlkörper installiert werden, um den Vorgang
zu vereinfachen und die thermische Verbindung zwischen der Systemplatine und dem Kühlkörper zu erhalten.
3. Bauen Sie das
Touchpad
4. Installieren Sie die Lautsprecher.
5. Installieren Sie den Netzschalter.
6. Bauen Sie die
E/A-Platine
7. Bauen Sie die

Bildschirmbaugruppe

8. Installieren Sie die Knopfzellenbatterie.
9. Bauen Sie den
Kühlkörper
10. Installieren Sie den Lüfter.
11. Bauen Sie die
Wireless-Karte
12. Installieren Sie das M.2-2230-Solid-State-Laufwerk.
13. Setzen Sie den
Akku
ein.
14. Bringen Sie die
Bodenabdeckung
15. Befolgen Sie die Anweisungen unter
Bildschirmbaugruppe

Entfernen der Bildschirmbaugruppe

Voraussetzungen
1. Befolgen Sie die Anweisungen unter
2. Entfernen Sie die Bodenabdeckung.
3. Entfernen Sie die Wireless-Karte.
Info über diese Aufgabe
ANMERKUNG:
Das Verfahren zum Entfernen der Bildschirmbaugruppe ist für Clamshell-Design und 2-in-1-Gehäuse identisch.

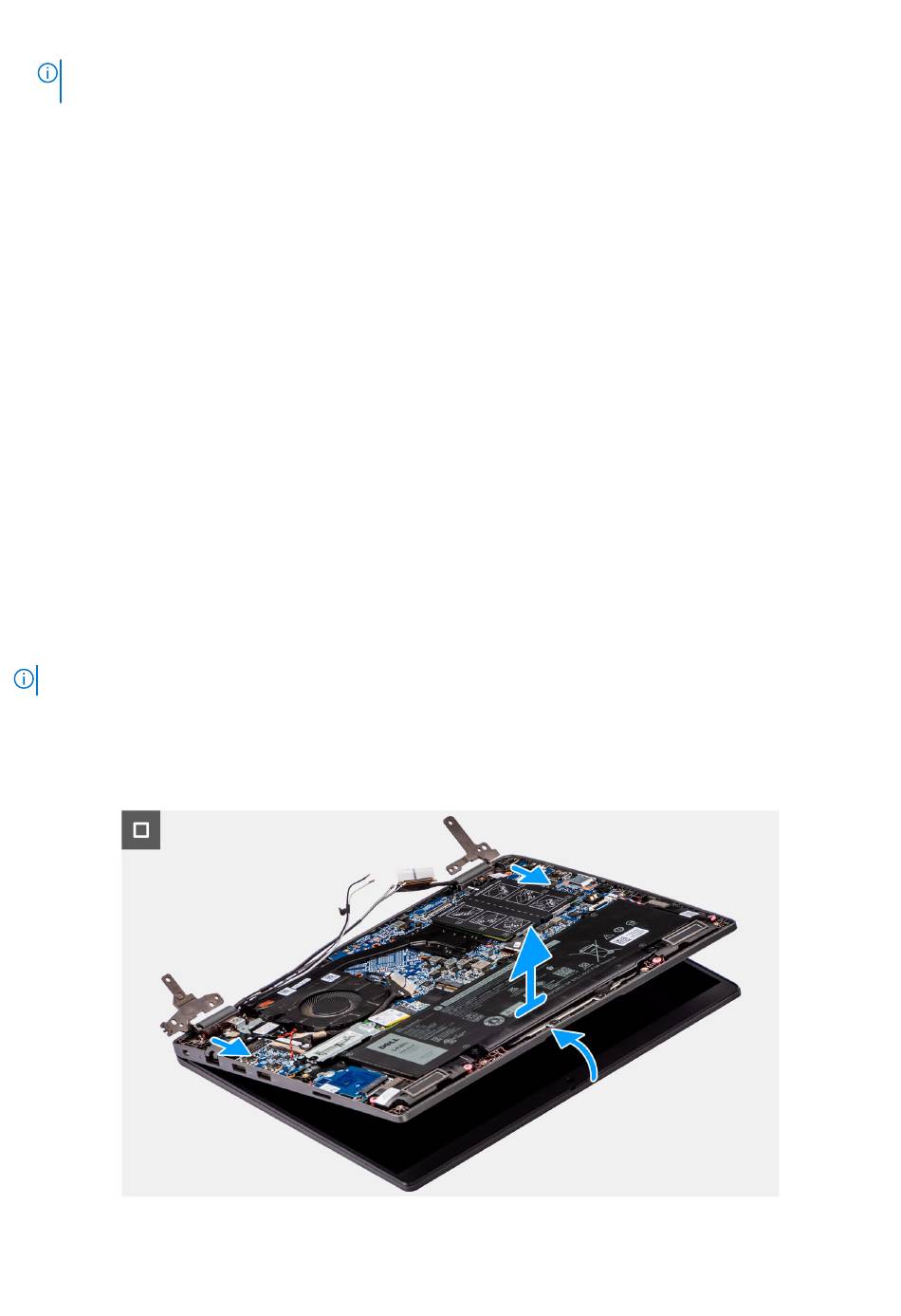

Die nachfolgenden Abbildungen zeigen die Position der Bildschirmbaugruppe und bieten eine visuelle Darstellung des Verfahrens zum
Entfernen.
Abbildung 48. Entfernen der Bildschirmbaugruppe
Abbildung 49. Entfernen der Bildschirmbaugruppe
ein.
ein.
ein.
ein.
ein.
an.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
Computers.
Computers.
81
