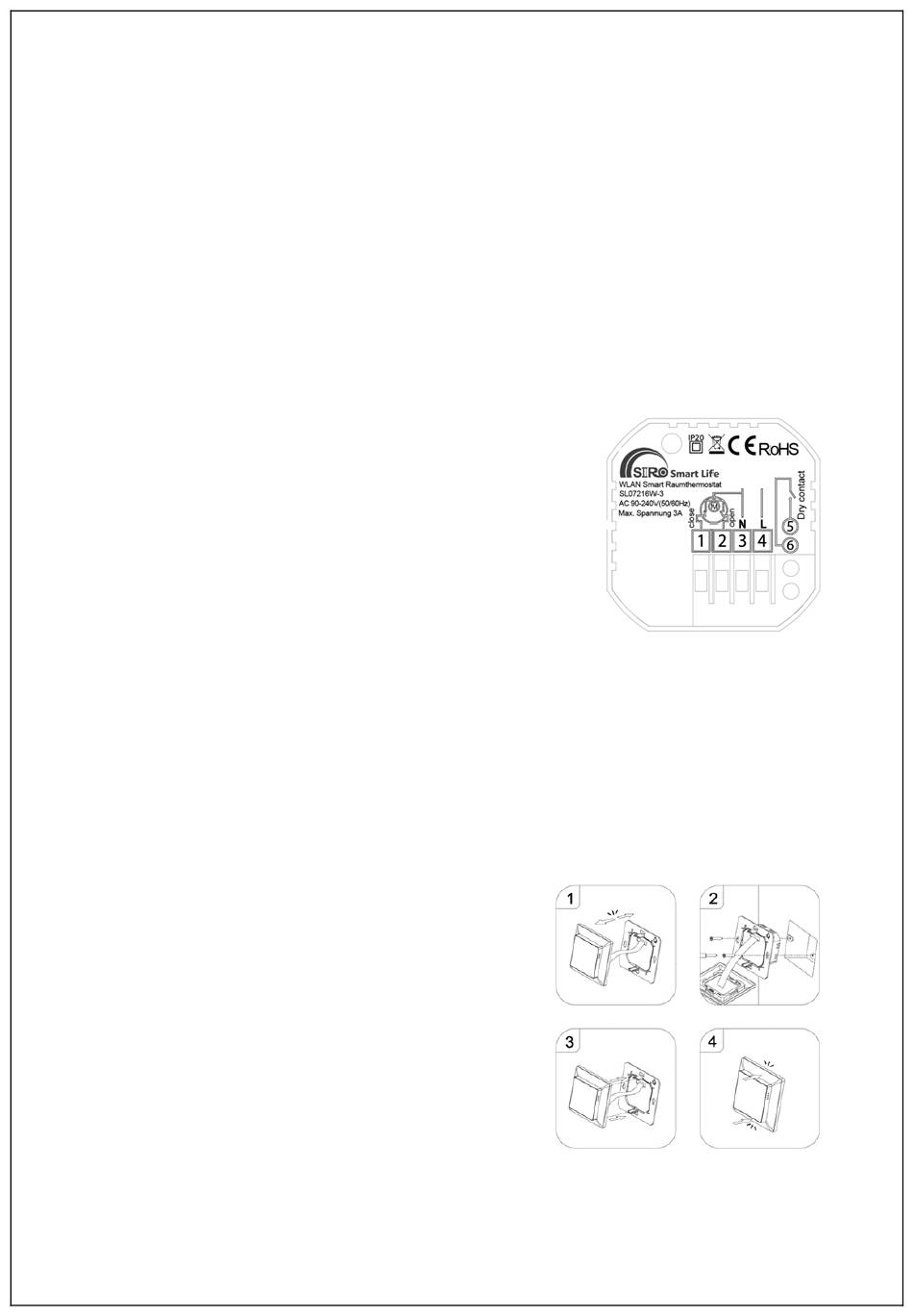

Schaltplan:
Für den Anschluss von elektronsichen Antrieben (z.B. Fußbodenheizungen) und Wärmepumpen:
Für den Anschluss von elektronischen Antrieben (z.B. Fußbodenheizungen) und Wärmepumpen:
Betriebsart NO (normalerweise offen): Bei ausgeschaltetem Zustand befindet sich die Wärme im Zufluss.
Die Steuerungskabel sollten wie folgt angeschlossen werden: L 4, N 3 und NO 2.
Betriebsart NC (normalerweise geschlossen): Bei eingeschaltetem Zustand ist die Wärmezufuhr gestoppt.
Die Steuerungskabel sollten wie folgt angeschlossen werden: L 4, N 3 und NC 1.
Für Gasthermen: Die Steuerungskabel sollten wie folgt angeschlossen werden: L 4, N 3 sowie 5 und 6.
Es ist wichtig sicherzustellen, dass der potentialfreie Kontakt (5 und 6) nur für die Installation von Gasther-
men vorgesehen ist, wie bereits erwähnt.
Falsche Verkabelung kann zu Geräteschäden führen. Wenn Sie sich unsicher sind, empfehle ich dringend,
einen professionellen Elektriker hinzuzuziehen, um sicherzustellen, dass alles korrekt angeschlossen wird.
Installation:
1. Entfernen Sie nach Abschluss der Verdrahtung die untere Abdeckung.
2. Befestigen Sie die Schrauben mit dem Schraubendreher.
3. Decken Sie das Panel ab. Die Installation ist abgeschlossen.
4. Nach dem Einschalten gemäß der APP-Verbindungsanweisung einrichten.
