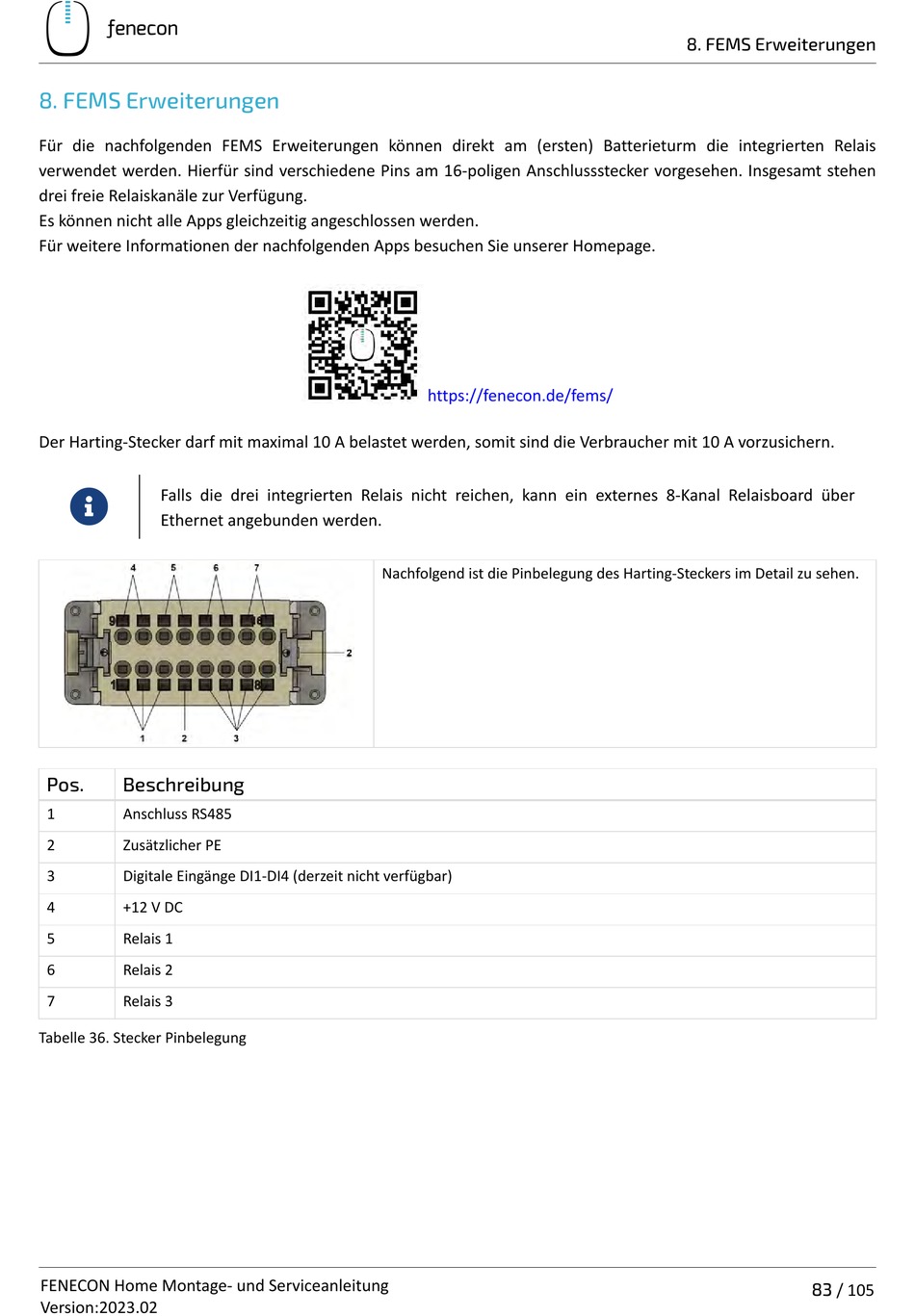

8. FEMS Erweiterungen
Für die nachfolgenden FEMS Erweiterungen können direkt am (ersten) Batterieturm die integrierten Relais
verwendet werden. Hierfür sind verschiedene Pins am 16-poligen Anschlussstecker vorgesehen. Insgesamt stehen
drei freie Relaiskanäle zur Verfügung.
Es können nicht alle Apps gleichzeitig angeschlossen werden.
Für weitere Informationen der nachfolgenden Apps besuchen Sie unserer Homepage.
Der Harting-Stecker darf mit maximal 10 A belastet werden, somit sind die Verbraucher mit 10 A vorzusichern.
Falls die drei integrierten Relais nicht reichen, kann ein externes 8-Kanal Relaisboard über
Ethernet angebunden werden.
Pos.
Beschreibung
1
Anschluss RS485
2
Zusätzlicher PE
3
Digitale Eingänge DI1-DI4 (derzeit nicht verfügbar)
4
+12 V DC
5
Relais 1
6
Relais 2
7
Relais 3
Tabelle 36. Stecker Pinbelegung
FENECON Home Montage- und Serviceanleitung
Version:2023.02
https://fenecon.de/fems/
Nachfolgend ist die Pinbelegung des Harting-Steckers im Detail zu sehen.
