Fahrwagen
aufbauen
(Fortsetzung)
4 Schrauben vorne

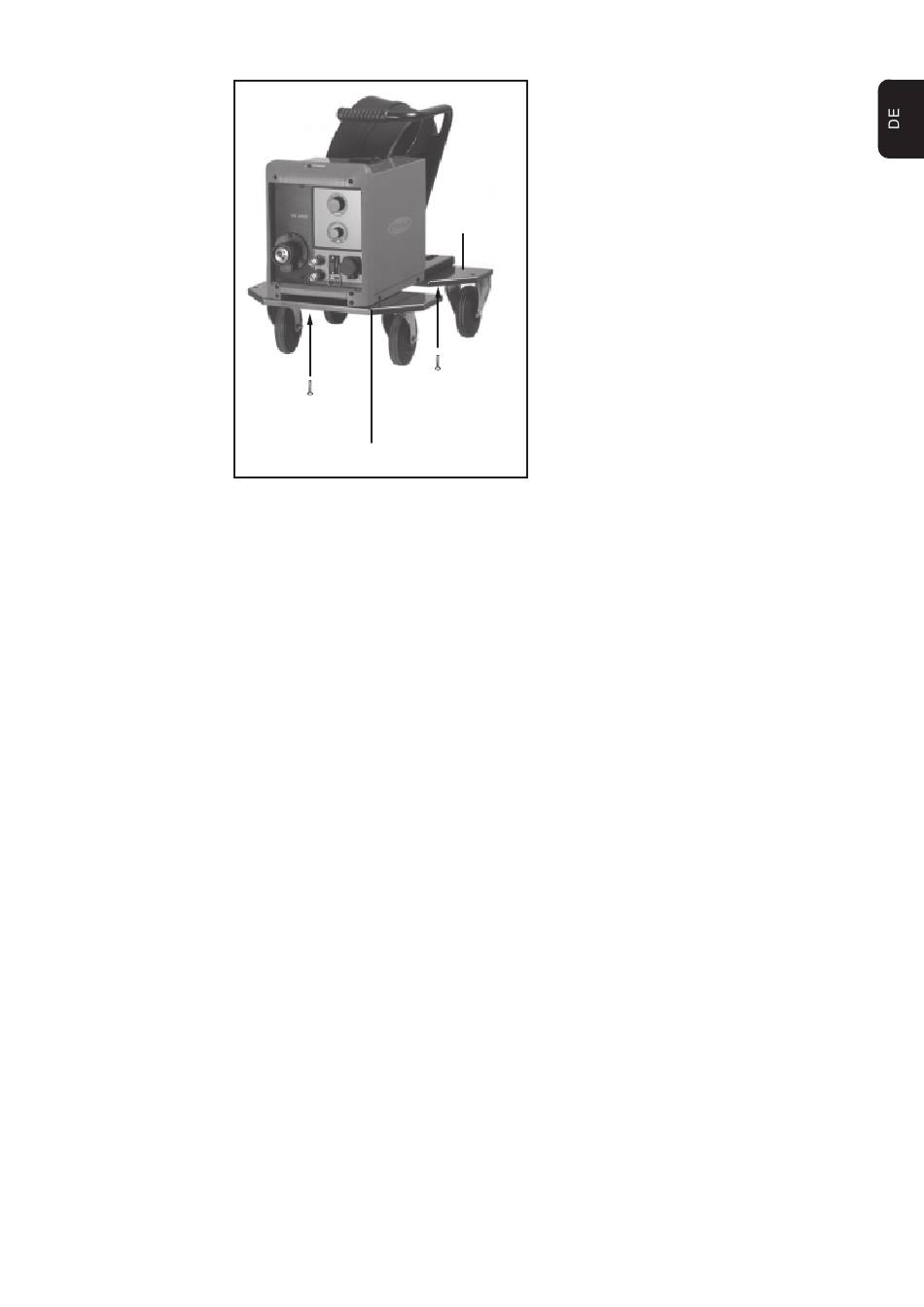

Abb.5 Drahtvorschub auf Fahrwagen Trabant
hinteres
Montageblech
4 Schrauben hinten
vorderes Montageblech
montieren
3.
hinteres Montageblech mit Bockrollen
am Drahtvorschub befestigen:
-
Montageblech hinten am Drahtvor-
schub aufsetzen
-
gewünschte Bohrungen vom
Montageblech mit den Käfigmut-
tern übereinander bringen
-
Montageblech mit 4 Stk. der
beiliegenden Schrauben am
Drahtvorschub fixieren
4.
vorderes Montageblech mit Lenkrol-
len am Drahtvorschub befestigen:
-
Montageblech vorne am Drahtvor-
schub aufsetzen
-
gewünschte Bohrungen vom
Montageblech mit den Käfigmut-
tern übereinander bringen
-
Montageblech mit 4 Stk. der
beiliegenden Schrauben am
Drahtvorschub fixieren
5.
Schraubverbindungen auf festen Sitz
überprüfen
5
