Monter le chariot
(suite)

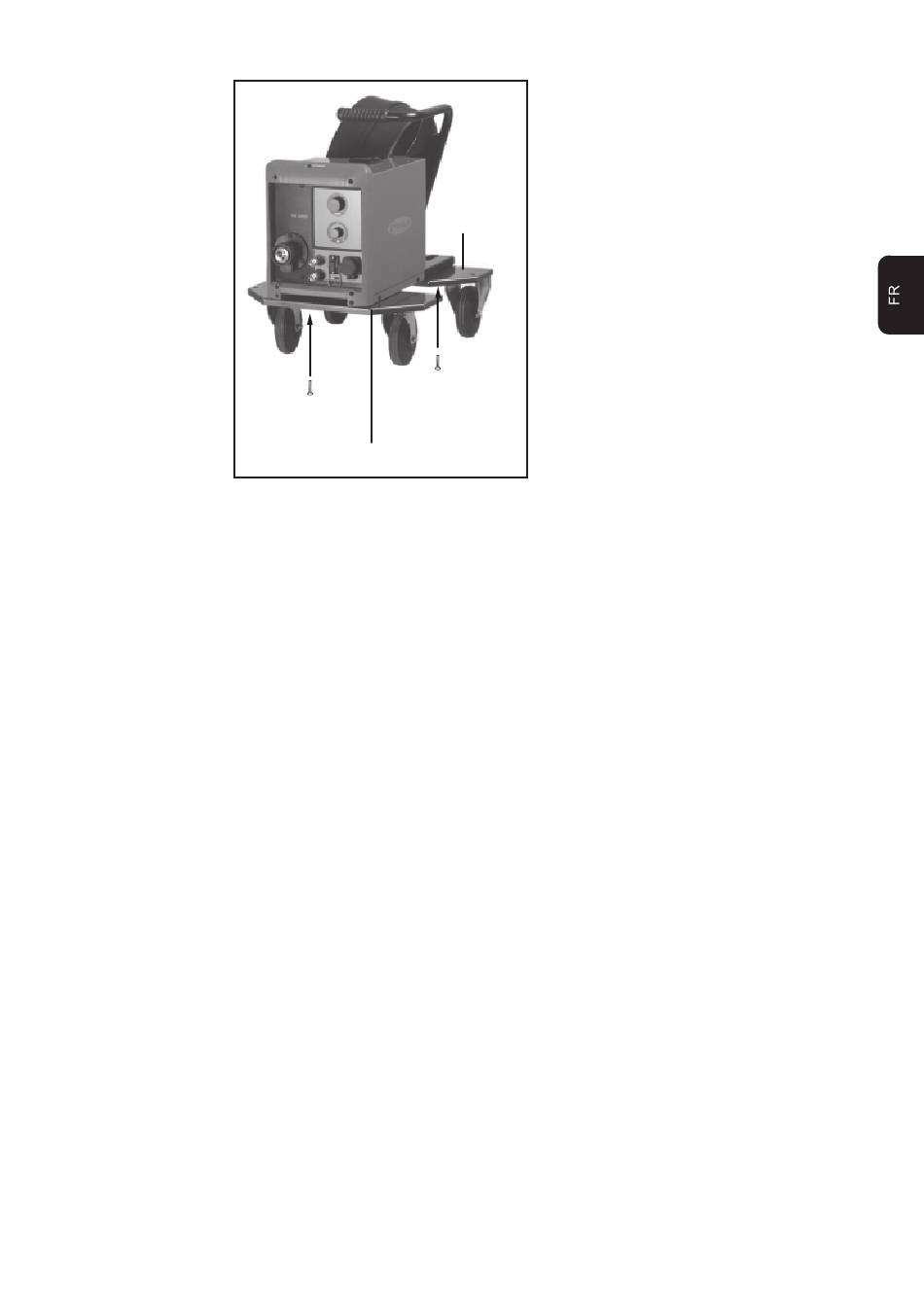

Fig.5
Plaque de
montage arrière
4 vis arrière
4 vis avant
Plaque de montage avant
Monter le dévidoir sur le chariot Trabant
3. Fixer sur le dévidoir la plaque de
montage arrière avec roues fixes:
- Placer la plaque de montage
arrière sur le dévidoir
- Faire coordonner les trous désirés
de la plaque de montage avec les
écrous cage
- Fixer la plaque de montage sur le
dévidoir avec 4 des vis jointes
4. Fixer sur le dévidoir la plaque de
montage avant avec roues directri-
ces:
- Placer la plaque de montage
avant sur le dévidoir
- Faire correspondre les trous
désirés de la plaque de montage
avec les écrous cage
- Fixer la plaque de montage sur le
dévidoir avec 4 des vis jointes
5. Vérifier que les raccords vissés sont
bien placés et bien vissés
