Vorbereitung

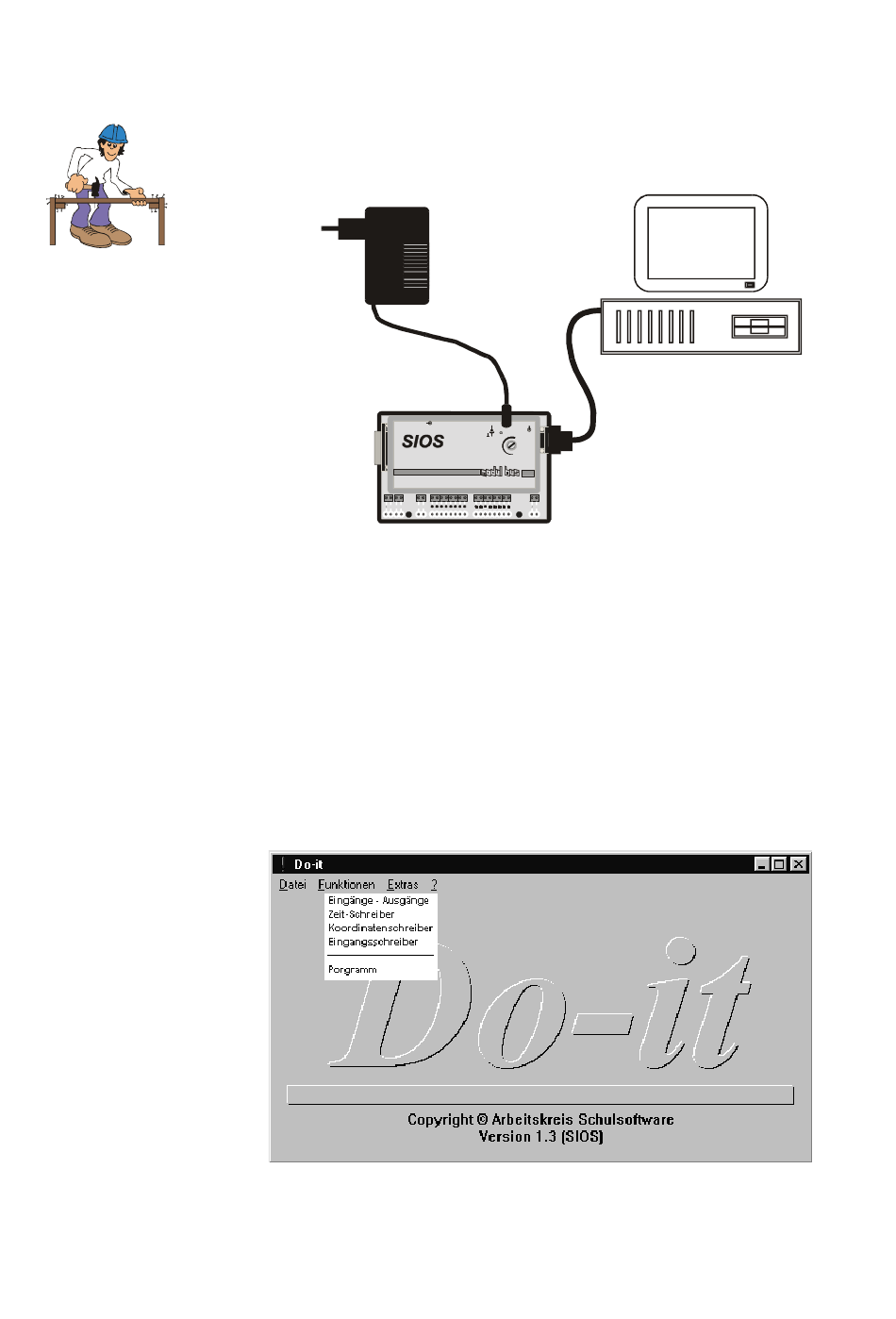

Das SIOS-Interface wird mit dem Anschlußkabel an eine serielle
Schnittstelle des PCs (meist COM2, da COM1 mit der Maus belegt ist)
angeschlossen. Außerdem muß ein Netzteil angeschlossen werden. Die
nachfolgende Abbildung zeigt den Gesamtaufbau.
ANA LOG
EING ANG
+5V A
Zum Einrichten des Programms Do-it wird nach dem Starten des Rechners
und dem Aufruf von WINDOWS die Diskette bzw. CD in das Laufwerk gelegt
Zum Einrichten des Programms Do-it wird nach dem Starten des
Rechners und dem Aufruf von WINDOWS die Diskette bzw. CD in das
Laufwerk gelegt und die Datei "setup.exe" gestartet. Nach dem Betätigen der
Eingabetaste wird Do-it automatisch installiert. Werden in dem Programm
Fragen gestellt, können die Vorgaben in der Regel mit der Eingabetaste
bestätigt werden.
Nach erfolgreicher Installation erscheint eine neue "Ikone" auf dem
Bildschirm. Das Programm kann durch einen Doppelklick auf diese Ikone
gestartet werden.
Der wichtigste Menüpunkt ist "Funktionen". Hier wählt man die
einzelnen Grundfunktionen des Programms aus:
Schnittstelle
regelbar fest +12 V=
Ein
Ausgangsspannung
Aus
Interface
ANALOG
AUSG ANG DIGITAL AU SGANG
DIG ITA L EING A NG
A
B B +5V
7 6 5 4 3 2 1 0 7 6 5 4 3 2 1 0
- 6 -
