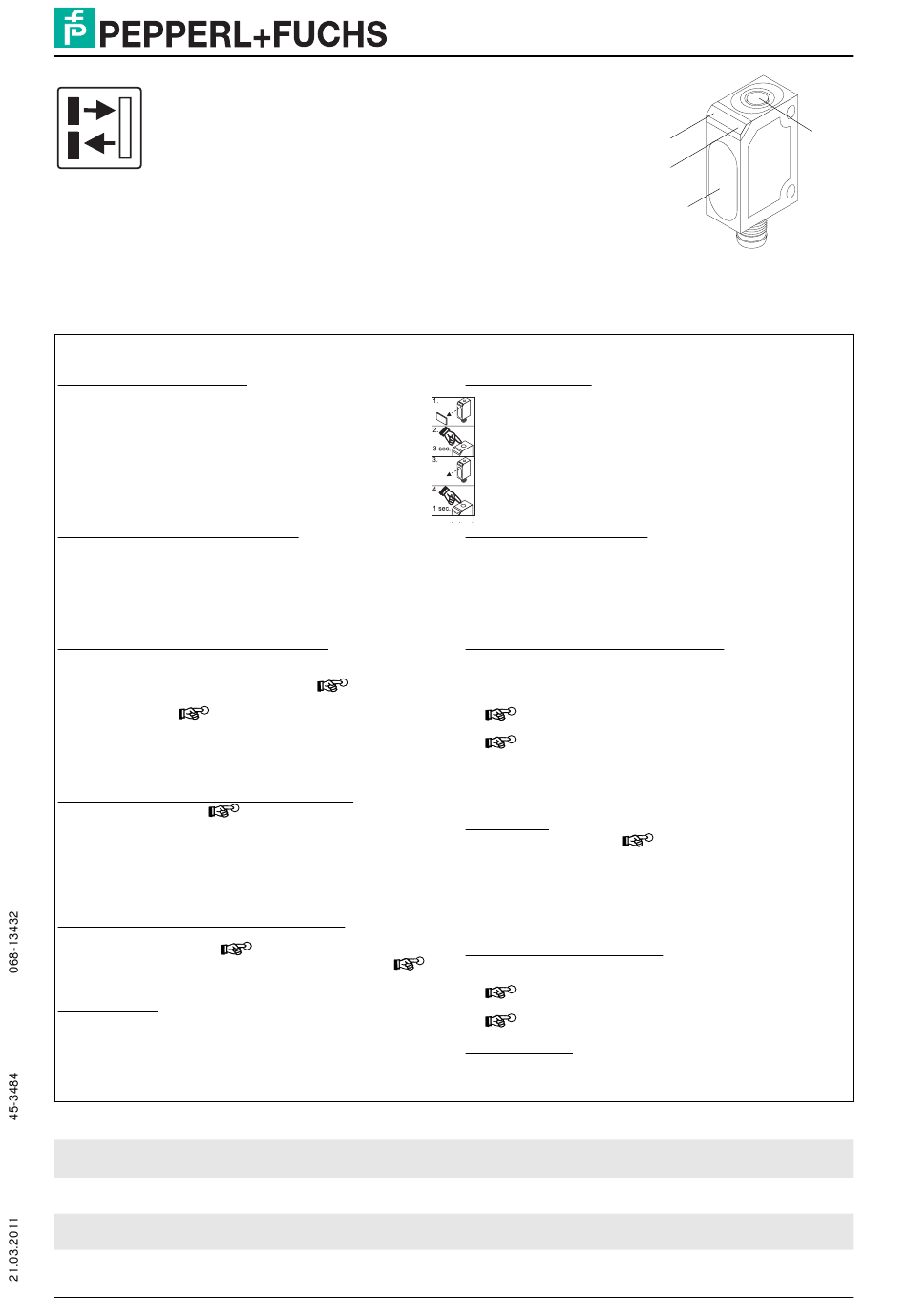

Pepperl+Fuchs 3RG7400 00 PF Serie Kurzanleitung

Reflexionslichttaster / Proximity switch
- Miniaturbaureihe / miniature sensor range
- Tastweite 300 mm einstellbar / scanning distance
300 mm adjustable
- Kleine Bauform / compact housing
- Teach in
- Verschmutzungsanzeige / contamination indicator
- Rotlicht 660 nm / red light 660 nm
- Schließer - Öffner wählbar / N.O. - N.C. selectable
- Steuerleitung zur Einstellung oder Verriegelung /
external teach for setting and to disable the teach
button
Werksseitig ist der Sensor auf max. Empfindlichkeit eingestellt. Diese
Einstellung kann bei Bedarf verändert werden.
Empfindlichkeit einstellen statisch
1.) Sensor auf Objekt ausrichten. LED gelb und LED grün leuchten.
2.) Taste ca. 3 s drücken bis beide LED´s gleichzeitig blinken.
Sobald beide LED´s gleichzeitig blinken ist der Schaltpunkt erfasst.
3.) Objekt aus dem Erfassungsbereich entfernen.
4.) Taste ca. 1 s drücken.
a:) Die grüne LED blinkt kurz und beginnt zu leuchten, die Schalt-
punkte werden gespeichert, der Sensor ist betriebsbereit.
b:) Beide LED´s blinken gleichzeitig: der Sensor kann das Objekt
nicht erfassen, es werden keine Schaltpunkte gespeichert.
Schaltpunkt nur mit einem Objekt einstellen
1.) Sensor auf Objekt ausrichten. LED gelb und LED grün leuchten.
2.) Taste ca. 3 s drücken bis beide LED´s gleichzeitig blinken.
Sobald beide LED´s gleichzeitig blinken ist der Schaltpunkt erfasst.
3.) Objekt im Erfassungsbereich lassen und Taste nochmals 1 s drücken.
Die grüne LED blinkt kurz und beginnt zu leuchten, der Schaltpunkt wird
gespeichert, das Gerät ist betriebsbereit.
Empfindlichkeit einstellen bei laufendem Prozess
1.) Sensor auf Objekt ausrichten. LED grün an, LED gelb undefiniert.
2.) Im Lichtweg befindet sich nur der laufende Prozess; Taste ca. 3 s
drücken bis beide LED´s gleichzeitig blinken.
3.) Taste erneut drücken, bis mindestens 1 Prozesszyklus im Lichtweg
stattgefunden hat. 1 Zyklus
a:) Die grüne LED blinkt kurz und beginnt zu leuchten, die Schaltpunkte
werden gespeichert, der Sensor ist betriebsbereit.
b:) Beide LED´s blinken gleichzeitig: der Sensor kann das Objekt nicht
erfassen, es werden keine Schaltpunkte gespeichert.
Ausgangsfunktion einstellen (Hell- / Dunkelschaltend)
1.) Taste ca. 13 s drücken.
2.) Taste loslassen, grüne LED blinkt.
3.) Während die grüne LED blinkt wird bei jedem Tastendruck die Aus-
gangsfunktion invertiert.
Dies wird durch die gelbe LED angezeigt. Wenn die Taste während
10 s nicht betätigt wird, ist die aktuelle Ausgangsfunktion gespeichert.
Der Sensor ist betriebsbereit.
Originalzustand / Maximale Empfindlichkeit (default)
1.) Ohne Objekt im Erfassungsbereich Taste ca. 3 s drücken bis beide
LED´s gleichzeitig blinken.
2.) Ohne Objekt im Erfassungsbereich Taste ca. 1 s drücken.
Sensor ist auf maximale Empfindlichkeit eingestellt.
Steuerleitung (ET)
+UB - gleiche Funktion wie Taste
-UB - Eingabesperre (Taste ohne Funktion)
offen - Normalfunktion
Tastweite (mm)
scanning distance (mm)
Anschluß
connection
Ausgang (voreingestellt)
output (preset)
Anschlußbild (s. Rückseite)
wiring diagram (see reverse)
Typ / Bestellbezeichnung
type / order ref.
Änderungen vorbehalten / All rights for alterations reserved
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621 776-1111 • Telefax +49 621 776-271111 • Internet http://www.pepperl-fuchs.com
3 s
13 s: LED´s blinken abwechselnd
3 s
300 300
Kabel Kabel
cable cable
PNP NPN
N.O. N.O.
1 2
3RG7400- 3RG7400- 3RG7400- 3RG7400-
0CH00-PF 0HH00-PF 7CH00-PF 7HH00-PF
Taste / button:
grüne LED / green LED: Funktionsreserve / function reserve
gelbe LED / yellow LED: Status Anzeige / status indicator
The factory setting for the sensor is maximum sensitivity. This can be
changed if necessary.
Setup sensitivity setup
1.) Line up sensor to the object. Yellow LED and green LED are on.
2.) Press the button 3 s until both LED´s are flashing synchronously.
(The first threshold is teached).
3.) Put the object out of the scanning area.
4.) Press the button 1 s.
a:) The green LED flashes and stays on: the second threshold is
teached, the sensor is ready to operate.
b:) Both LED´s are flashing synchronously: the sensor can not
detect the object, no thresholds are teached.
Sensitivity setup only with object
1.) Line up sensor to the object. Yellow LED and green LED are on.
2.) Press the button 3 s until both LED´s are flashing synchronously.
(The first threshold is teached).
3.) Leave the object in the scanning area, press the button for 1 s. The
green LED flashes and stays on, the second treshold is teached, the
sensor is ready to operate.
Dynamic sensitivity setup at a running process
1.) Line up sensor to the object. Green LED on, yellow LED is
undefined.
2.) The chosen running process must be the only thing in the scanning
area! Press the button 3 s until both LED´s are flashing synchronously.
3 s
3.) Press the button for a minimum of one process cycle is completed.
1 cycle
a:) The green LED flashes and stays on: both thresholds have been
teached, the sensor is ready to operate.
b:) Both LED´s are flashing synchronously: the sensor can not detect
the object, no thresholds are teached
N.O./N.C. setup
1.) Press the button for 13 s.
alternately.
2.) Release the button: the green LED is on.
3.) During the green LED is on, the output is inverted by pressing the
button.
If the button is not pressed during 10 s the present output function is
saved, the sensor is ready to operate.
To return to factory setting (default)
1 s 1.) No object in sensing area.
Press the button 3 s until both LED´s are flashing synchronously.
3 s
2.) No object in sensing area. Press the button 1 s.
1 s. The sensor is set to maximum sensitivity.
External Teach (ET)
+UB - same function as button
-UB - locked (disable teach button)
not connected - operating mode
300 300
Stecker Stecker
con. con.
PNP NPN
N.O. N.O.
1 2
3RG7400-...00-PF
gelbe LED /
yellow LED
grüne LED /
green LED
Lichtaustritt /
light emitter and
receiver
Teachfunktion / teach function
13 s: Both LED´s are flashing
Printed in Germany
Taste /
button
