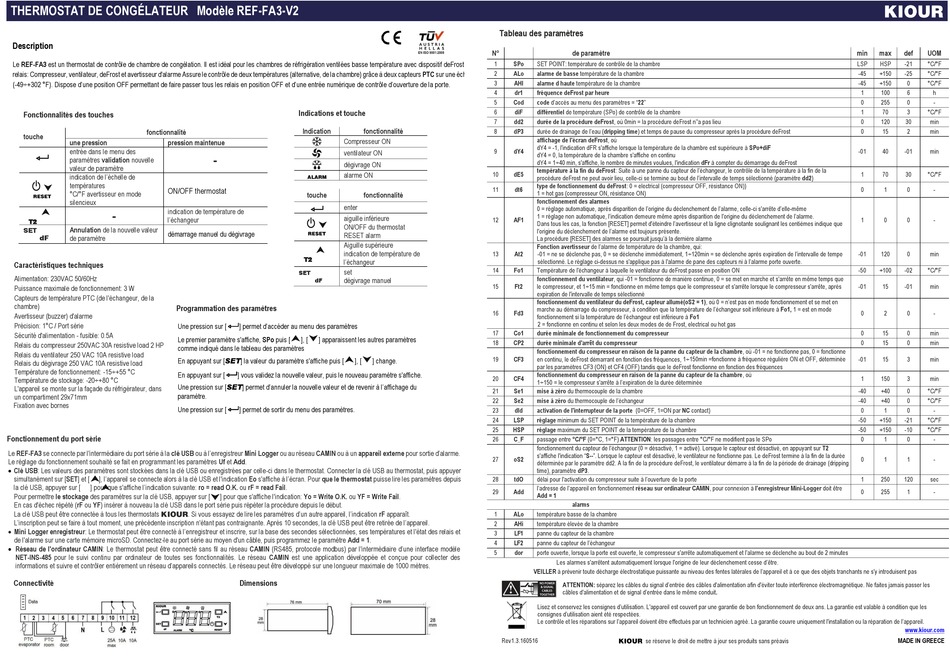

THERMOSTAT DE CONGÉLATEUR Modèle REF-FA3-V2
Description
Le REF-FΑ3 est un thermostat de contrôle de chambre de congélation. Il est idéal pour les chambres de réfrigération ventilées basse température avec dispositif deFrost. Dispose de trois
relais: Compresseur, ventilateur, deFrost et avertisseur d'alarme Assure le contrôle de deux températures (alternative, de la chambre) grâce à deux capteurs PTC sur une échelle -45÷+150°C
(-49÷+302 °F). Dispose d'une position OFF permettant de faire passer tous les relais en position OFF et d'une entrée numérique de contrôle d'ouverture de la porte.
Fonctionnalités des touches
fonctionnalité
touche
une pression
pression maintenue
entrée dans le menu des
paramètres validation nouvelle
valeur de paramètre
indication de l'échelle de
températures
ON/OFF thermostat
°C/°F avertisseur en mode
silencieux
indication de température de
-
l'échangeur
Annulation de la nouvelle valeur
SET
démarrage manuel du dégivrage
dF
de paramètre
Caractéristiques techniques
Alimentation: 230VAC 50/60Hz
Puissance maximale de fonctionnement: 3 W
Capteurs de température PTC (de l'échangeur, de la
chambre)
Programmation des paramètres
Avertisseur (buzzer) d'alarme
Précision: 1°C / Port série
Une pression sur [
Sécurité d'alimentation - fusible: 0.5Α
Le premier paramètre s'affiche, SPo puis [
Relais du compresseur 250VAC 30A resistive load 2 ΗΡ
comme indiqué dans le tableau des paramètres
Relais du ventilateur 250 VAC 10A resistive load
En appuyant sur [SET] la valeur du paramètre s'affiche puis [
Relais du dégivrage 250 VAC 10A resistive load
Température de fonctionnement: -15÷+55 °C
En appuyant sur [
Température de stockage: -20÷+80 °C
Une pression sur [SET] permet d'annuler la nouvelle valeur et de revenir à l'affichage du
L'appareil se monte sur la façade du réfrigérateur, dans
paramètre.
un compartiment 29x71mm
Fixation avec bornes
Une pression sur [
Fonctionnement du port série
Le REF-FA3 se connecte par l'intermédiaire du port série à la clé USB ou à l'enregistreur Mini Logger ou au réseau CAMIN ou à un appareil externe pour sortie d'alarme.
Le réglage du fonctionnement souhaité se fait en programmant les paramètres Uf et Add.
Clé USB: Les valeurs des paramètres sont stockées dans la clé USB ou enregistrées par celle-ci dans le thermostat. Connecter la clé USB au thermostat, puis appuyer
simultanément sur [SET] et [
], l'appareil se connecte alors à la clé USB et l'indication Eo s'affiche à l'écran. Pour que le thermostat puisse lire les paramètres depuis
la clé USB, appuyer sur [
] pour que s'affiche l'indication suivante: ro = read O.K. ou rF = read Fail.
Pour permettre le stockage des paramètres sur la clé USB, appuyer sur [
En cas d'échec répété (rF ou YF) insérer à nouveau la clé USB dans le port série puis répéter la procédure depuis le début.
La clé USB peut être connectée à tous les thermostats
L'inscription peut se faire à tout moment, une précédente inscription n'étant pas contraignante. Après 10 secondes, la clé USB peut être retirée de l'appareil.
 Mini Logger enregistreur: Le thermostat peut être connecté à l'enregistreur et inscrire, sur la base des secondes sélectionnées, ses températures et l'état des relais et
de l'alarme sur une carte mémoire microSD. Connectez-le au port série au moyen d'un câble, puis programmez le paramètre Add = 1.
Réseau de l'ordinateur CAMIN: Le thermostat peut être connecté sans fil au réseau CAMIN (RS485, protocole modbus) par l'intermédiaire d'une interface modèle
NET-INS-485 pour le suivi continu par ordinateur de toutes ses fonctionnalités. Le réseau CAMIN est une application développée et conçue pour collecter des
informations et suivre et contrôler entièrement un réseau d'appareils connectés. Le réseau peut être développé sur une longueur maximale de 1000 mètres.
Connectivité
Indications et touche
Indication
fonctionnalité
Compresseur ON
ventilateur ON
-
dégivrage ON
alarme ON
touche
fonctionnalité
enter
aiguille inférieure
ΟΝ/ΟFF du thermostat
RESET alarm
Aiguille supérieure
indication de température de
l'échangeur
set
SET
dégivrage manuel
dF
] permet d'accéder au menu des paramètres
], [
] apparaissent les autres paramètres
], [
] vous validez la nouvelle valeur, puis le nouveau paramètre s'affiche.
] permet de sortir du menu des paramètres.
] pour que s'affiche l'indication: Yo = Write O.K. ou YF = Write Fail.
. Si vous essayez de lire les paramètres d'un autre appareil, l'indication rF apparaît.
Dimensions
Tableau des paramètres
1
SΡo
SET POINT: température de contrôle de la chambre
2
ΑLο
alarme de basse température de la chambre
3
AHI
alarme d haute température de la chambre
4
dr1
fréquence deFrost par heure
5
Cod
code d'accès au menu des paramètres = "22"
6
diF
différentiel de température (SΡo) de contrôle de la chambre
7
dd2
durée de la procédure deFrost, où 0min = la procédure deFrost n''a pas lieu
8
dP3
durée de drainage de l'eau (dripping time) et temps de pause du compresseur après la procédure deFrost
affichage de l'écran deFrost, où
dY4 = -1, l'indication dFR s'affiche lorsque la température de la chambre est supérieure à SΡο+diF
9
dY4
dY4 = 0, la température de la chambre s'affiche en continu
dY4 = 1÷40 min, s'affiche, le nombre de minutes voulues, l'indication dFr à compter du démarrage du deFrost
température à la fin du deFrost: Suite à une panne du capteur de l'échangeur, le contrôle de la température à la fin de la
10
dE5
procédure deFrost ne peut avoir lieu, celle-ci se termine au bout de l'intervalle de temps sélectionné (paramètre dd2)
type de fonctionnement du deFrost: 0 = electrical (compresseur OFF, résistance ΟΝ))
11
dt6
1 = hot gas (compresseur ON, résistance ON)
fonctionnement des alarmes
0 = réglage automatique, après disparition de l'origine du déclenchement de l'alarme, celle-ci s'arrête d'elle-même
1 = réglage non automatique, l'indication demeure même après disparition de l'origine du déclenchement de l'alarme.
12
ΑF1
Dans tous les cas, la fonction [RESET] permet d'éteindre l'avertisseur et la ligne clignotante soulignant les centièmes indique que
l'origine du déclenchement de l'alarme est toujours présente.
La procédure [RESET] des alarmes se poursuit jusqu'à la dernière alarme
Fonction avertisseur de l'alarme de température de la chambre, qui:
13
At2
-01 = ne se déclenche pas, 0 = se déclenche immédiatement, 1÷120min = se déclenche après expiration de l'intervalle de tempe
sélectionné. Le réglage ci-dessus ne s'applique pas à l'alarme de pane des capteurs ni à l'alarme porte ouverte.
14
Fo1
Température de l'échangeur à laquelle le ventilateur du deFrost passe en position ON
fonctionnement du ventilateur, qui -01 = fonctionne de manière continue, 0 = se met en marche et s'arrête en même temps que
15
Ft2
le compresseur, et 1÷15 min = fonctionne en même temps que le compresseur et s'arrête lorsque le compresseur s'arrête, après
expiration de l'intervalle de temps sélectionné
fonctionnement du ventilateur du deFrost, capteur allumé(οS2 = 1), où 0 = n'est pas en mode fonctionnement et se met en
marche au démarrage du compresseur, à condition que la température de l'échangeur soit inférieure à Fo1, 1 = est en mode
16
Fd3
fonctionnement si la température de l'échangeur est inférieure à Fo1
2 = fonctionne en continu et selon les deux modes de de Frost, electrical ou hot gas
17
Co1
durée minimale de fonctionnement du compresseur
18
CΡ2
durée minimale d'arrêt du compresseur
fonctionnement du compresseur en raison de la panne du capteur de la chambre, où -01 = ne fonctionne pas, 0 = fonctionne
19
CF3
en continu, le deFrost démarrant en fonction des fréquences, 1÷150min =fonctionne à fréquence régulière ON et OFF, déterminée
] change.
par les paramètres CF3 (ON) et CF4 (OFF) tandis que le deFrost fonctionne en fonction des fréquences
fonctionnement du compresseur en raison de la panne du capteur de la chambre, où
20
CF4
1÷150 = le compresseur s'arrête à l'expiration de la durée déterminée
21
Se1
mise à zéro du thermocouple de la chambre
22
Se2
mise à zéro du thermocouple de l'échangeur
23
dld
activation de l'interrupteur de la porte (0=OFF, 1=ON par ΝC contact)
24
LSP
réglage minimum du SET POINT de la température de la chambre
25
HSP
réglage maximum du SET POINT de la température de la chambre
26
C_F
passage entre °C/°F (0=°C, 1=°F) ATTENTION: les passages entre °C/°F ne modifient pas le SPo
fonctionnement du capteur de l'échangeur (0 = désactivé, 1 = activé). Lorsque le capteur est désactivé, en appuyant sur T2
s'affiche l'indication "S--". Lorsque le capteur est désactivé, le ventilateur ne fonctionne pas. Le deFrost termine à la fin de la durée
27
oS2
déterminée par le paramètre dd2. A la fin de la procédure deFrost, le ventilateur démarre à la fin de la période de drainage (dripping
time), paramètre dP3.
28
tdO
délai pour l'activation du compresseur suite à l'ouverture de la porte
l'adresse de l'appareil en fonctionnement réseau sur ordinateur CAMIN, pour connexion à l'enregistreur Mini-Logger doit être
29
Add
Add = 1
1
ΑLo
température basse de la chambre
2
ΑHi
température élevée de la chambre
3
LF1
panne du capteur de la chambre
4
LF2
panne du capteur de l'échangeur
5
dor
porte ouverte, lorsque la porte est ouverte, le compresseur s'arrête automatiquement et l'alarme se déclenche au bout de 2 minutes
VEILLER à prévenir toute décharge électrostatique puissante au niveau des fentes latérales de l'appareil et à ce que des objets tranchants ne s'y introduisent pas
Lisez et conservez les consignes d'utilisation. L'appareil est couvert par une garantie de bon fonctionnement de deux ans. La garantie est valable à condition que les
consignes d'utilisation aient été respectées.
Le contrôle et les réparations sur l'appareil doivent être effectués par un technicien agréé. La garantie couvre uniquement l'installation ou la réparation de
Rev1.3.160516
de paramètre
alarms
Les alarmes s'arrêtent automatiquement lorsque l'origine de leur déclenchement cesse d'être.
ATTENTION: séparez les câbles du signal d'entrée des câbles d'alimentation afin d'éviter toute interférence électromagnétique. Ne faites jamais passer les
câbles d'alimentation et de signal d'entrée dans le même conduit.
se réserve le droit de mettre à jour ses produits sans préavis
min
max
def
UOM
LSP
HSP
-21
°C/°F
-45
+150
-25
°C/°F
-45
+150
0
°C/°F
1
100
6
h
0
255
0
-
1
70
3
°C/°F
0
120
30
min
0
15
2
min
-01
40
-01
min
1
70
30
°C/°F
0
1
0
-
1
0
0
-
-01
120
0
min
-50
+100
-02
°C/°F
-01
15
-01
min
0
2
0
-
0
15
0
min
0
15
0
min
-01
15
3
min
1
150
3
min
-40
+40
0
°C/°F
-40
+40
0
°C/°F
0
1
0
-
-50
+150
-21
°C/°F
-50
+150
-10
°C/°F
0
1
0
-
0
1
1
-
1
250
120
sec
0
255
1
-
l'appareil.
www.kiour.com
MADE IN GREECE
