10.

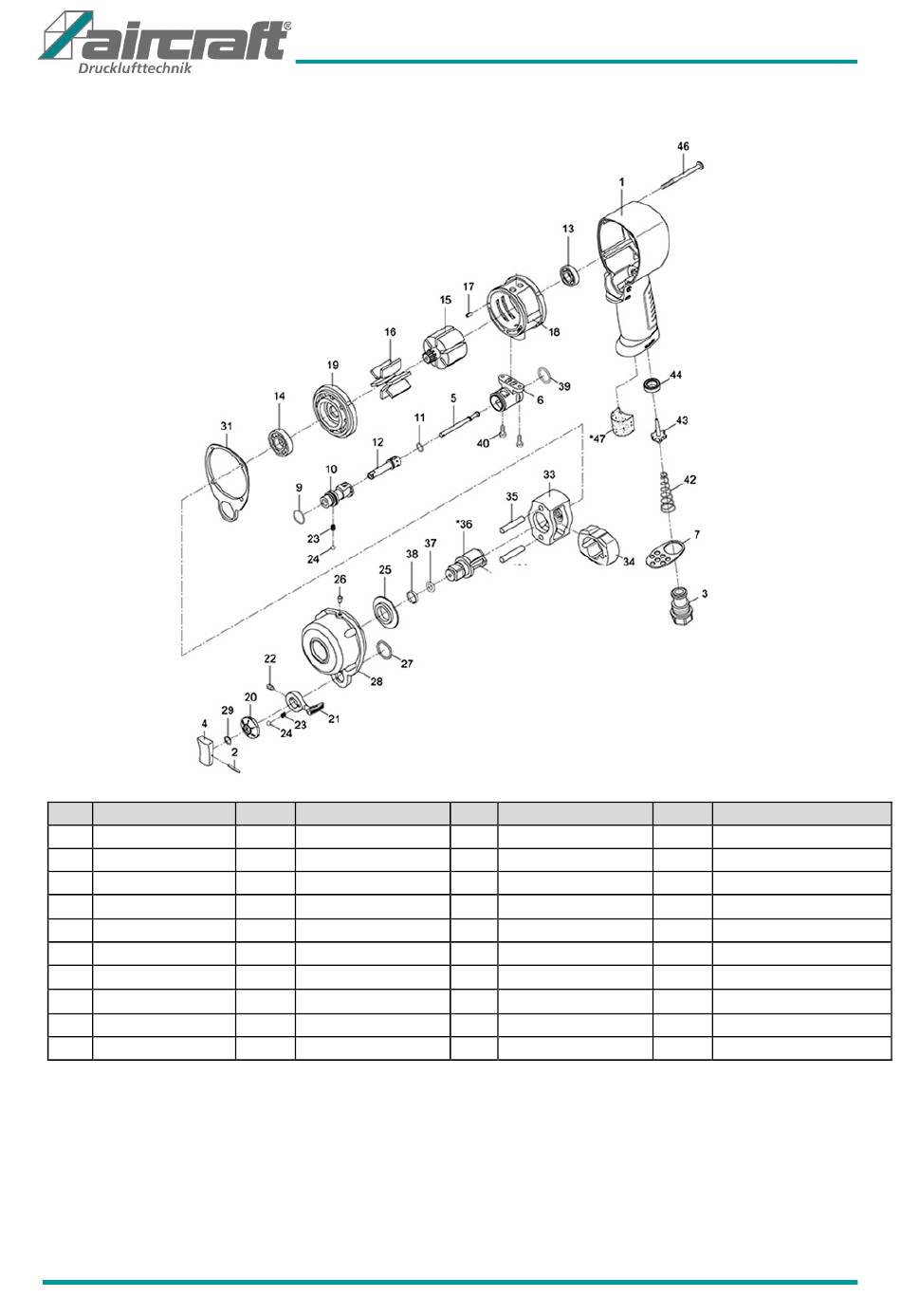

Ersatzteile Schlagschrauber ISS 1/2" Super MINI
Pos.
Bezeichnung
01
Gehäuse
02
Feder-Stift
03
Luftanschluss
04
Betätigungshebel
05
Ventilschaft
06
Umkehrventil
07
Diffusor
09
O-Ring
10
Rückwärtsspindel
11
O-Ring
Für die Ersatzteilbestellung verwenden Sie bitte folgende Angaben:
Beispiel: Es muss der Betätigungshebel für den Schlagschrauber ISS 1/2" Super MINI bestellt werden.
Der Betätigungshebel hat in der Ersatzteilzeichnung die Positionsnummer 4.
Bei der Ersatzteil-Bestellung eine Kopie der Ersatzteilzeichnung mit gekennzeichnetem Bauteil (Betätigungshebel) und
markierter Positionsnummer (4) an den Vertragshändler bzw. an die Ersatzteilabteilung schicken und die folgenden
Angaben mitteilen:
Gerätetyp:
Artikelnummer:
Positionsnummer:
10
Pos.
Bezeichnung
12
Steuerventil
13/14
Kugellager
15
Rotor
16
Lamellen
17
Feder-Stift
18
Zylinder
19
Endplatte
20
Steuerventil-Knauf
21
Umkehrventil-Hebel
22
Schrauben-Set
Schlagschrauber ISS 1/2" Super MINI
2401465
4
Pos.
Bezeichnung
23
Feder
24
Stahlkugel
25
Amboss-Buchse
26
Öldeckel
27
Feder-Stift
28
Hammergehäuse
29
Haltering
31
Dichtung
33
Hammerschlagkorb
34
Hammer
Pos.
Bezeichnung
35
Hammer-Stift
36
Amboss
37
O-Ring
38
Haltering
39
O-Ring
40/46
Schraube
42
Ventil-Feder
43
Ventilschaft
44
Gummi-Distanzscheibe
47
Schalldämpfer
