iGuzzini PALCO IN-OUT Bedienungsanleitung Seite 35

2
2
MIN 0,75mm
MAX 2,5 mm 2
8 ÷ 9
80 mm
mm
N.B.:Verifi care manualmente la tenuta dei cavi nel morsetto.
IT
EN N.B.: Manually check the tightness of the cables in the terminal board.
ES N.B.:Verifi car manualmente la fi jación de los cables en el terminal.

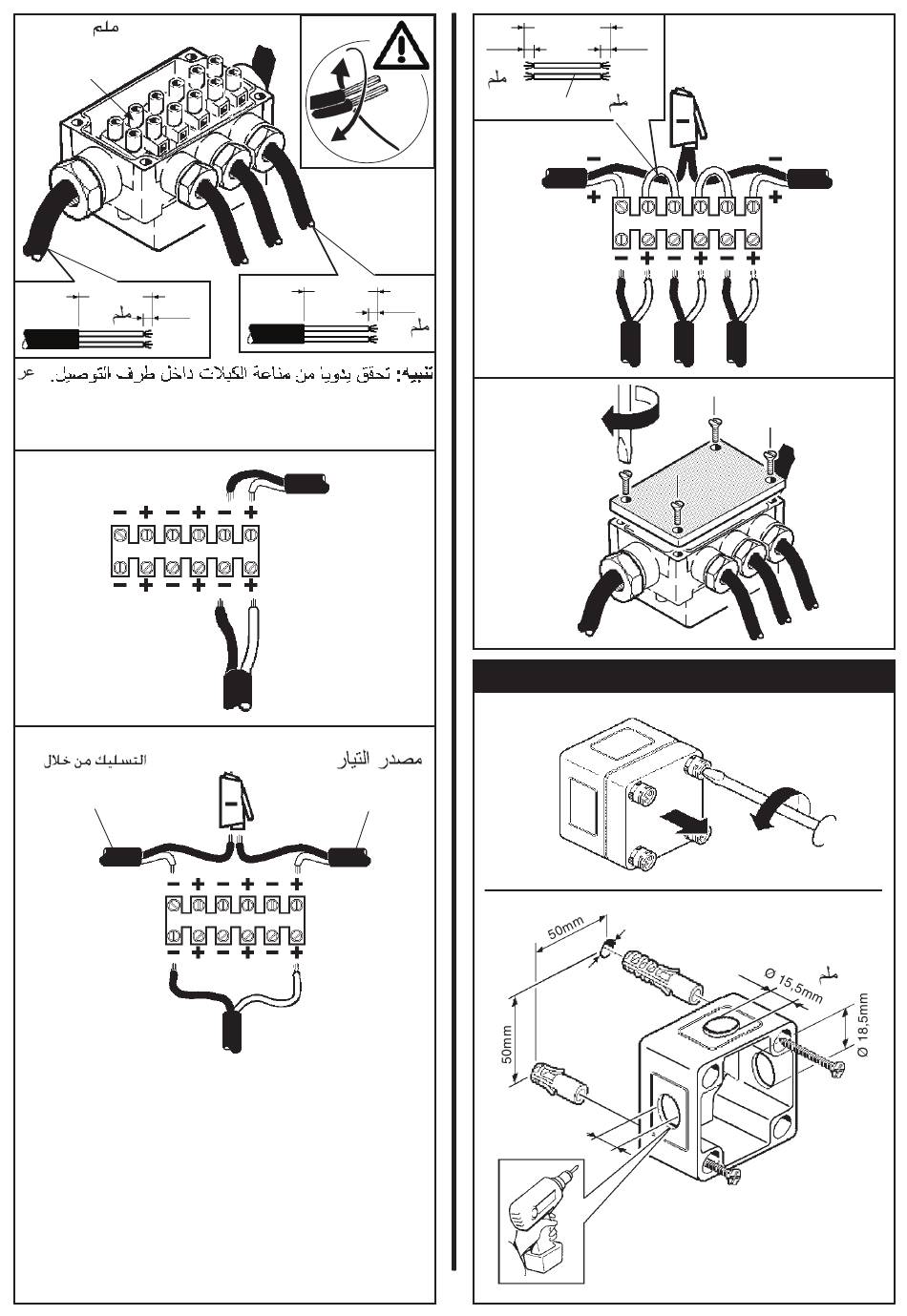

CABLAGGIO PASSANTE
FEEDTHROUGH WIRING
CABLEADO PASANTE
-
OUT
+
8 ÷ 9
mm
OUT
8 ÷ 9
30 mm
mm
ALIMENTAZIONE
POWER SUPPLY
CEBADOR
-
IN
8
60 mm
8 ÷ 9
mm
2
(1,5mm 2 )
art. BZK7
Ø 6
Ø 18,5 mm
IN
