Inhaltszusammenfassung für Reolink Duo 2
- Seite 1 E N/D E /FR /I T/E S Operational Instruction Apply to: Reolink Duo 2 PoE / WiFi...
- Seite 2 Content What's in the Box What's in the Box Camera Introduction Camera Antenna * Waterproof Lid Power Adapter * Connection Diagram Set up the Camera Mount the Camera Power * Mounting Plate Mounting Hole Troubleshooting Ethernet Cable Extension Cable Template Specification Notification of Compliance Quick Start Guide...

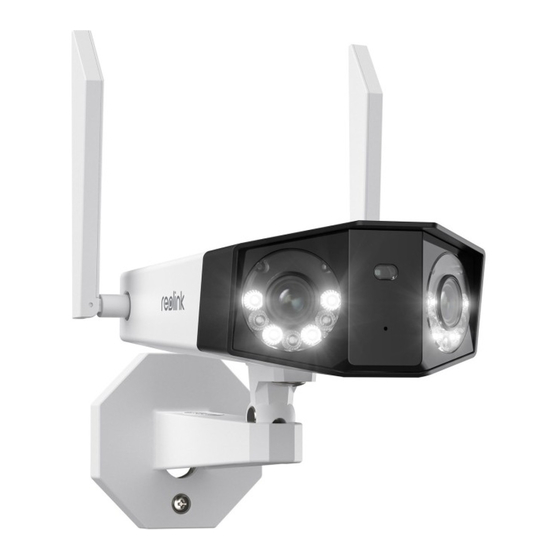

- Seite 3 Camera Introduction WiFi Camera Antenna Micro SD Card Slot Daylight Sensor Reset Button *Press the reset button with a pin to restore factory settings. Lens Spotlights Infrared Lights Speaker Mounting Bracket Waterproof Lid Ethernet Port Power Port...
- Seite 4 PoE Camera Daylight Sensor Micro SD Card Slot Lens Reset Button *Press the reset button with a pin to restore factory settings. Spotlights Infrared Lights Mounting Bracket Speaker Waterproof Lid Ethernet Port Power Port NOTE: Actual camera appearance and components are subject to the model you purchased.
- Seite 5 Connection Diagram Set up the Camera Before initial setup, follow the steps below to connect your camera. Download and Launch the Reolink App or Client software, and follow the onscreen 1. Connect the camera to a LAN port on your router with an Ethernet cable. instructions to finish initial setup. 2. Use the power adapter to power on the camera. • On Smartphone Camera Power Adapter Scan to download the Reolink App. Router Power Cable Network Cable NOTE: • When setting up the WiFi camera, you need to follow the onscreen instructions to finish the NOTE: The connection diagram takes the WiFi camera as an example and also apply to WiFi configuration first. the PoE camera. For PoE Camera, please power the camera with a PoE Switch/Injector/ • If you are connecting the PoE camera to a Reolink PoE NVR, please set up the camera via Reolink PoE NVR or a DC 12V power adapter. (not included in the package)
- Seite 6 Mount the Camera Mount the Camera to the Wall The following installation methods take the WiFi camera as an example and also apply to Installation Tips the PoE camera. • Do not face the camera towards any light sources. • Do not point the camera towards a glass window. Or, it may result in poor image quality because of the window glare by infrared LEDs, ambient lights or status lights. • Do not place the camera in a shaded area and point it towards a well-lit area. Or, it may result in poor image quality. To ensure best image quality, the lighting condition for both the camera and the capture object shall be the same. • To ensure better image quality, it’s recommended to clean the lens with a soft cloth from time to time. • Make sure the power ports are not directly exposed to water or moisture and not blocked by dirt or other elements. • With IP waterproof ratings, the camera can work properly under conditions like rain and snow. However, it doesn't mean the camera can work underwater. • Do not install the camera at places where rain and snow can hit the lens directly. Drill holes in accordance with the mounting template, Secure the mounting plate to the wall • The camera may work in extreme cold conditions as low as -25°C. Because when it is with the upper two screws and hang the camera on it. Then lock the camera in position powered on, the camera will produce heat. You may power on the camera indoors for a few with the lower screw.
- Seite 7 Mount the Camera to Ceiling To get the best field of view, loosen the adjustment screw on security mount and turn the camera. Drill holes in accordance with the mounting template, Secure the mounting plate to the wall Stiffen the adjustment with the upper two screws and hang the camera on it. Then lock the camera in position screw to lock the with the lower screw. camera.
- Seite 8 Troubleshooting • Power on the camera with another working 12V 2A DC adapter and see if it works. To get the best field Camera is not Powering on of view, loosen the If these won’t work, contact Reolink adjustment screw on Support. If your camera is not powering on, please security mount and try the following solutions: turn the camera. Picture is not Clear For PoE Camera If the picture from the camera is not clear, • Make sure your camera is powered on please try the following solutions: properly. The PoE camera should be powered by a PoE switch/injector, a • Check the camera lens for dirt, dust or Reolink NVR or a 12V power adapter. spiderwebs, please clean the lens with a • If the camera is connected to a PoE...
- Seite 9 General in a particular installation.If this equipment (2) this device must accept any does cause harmful interference to radio Simplified EU Declaration interference received, including Dimension: 195 x 103 x 56mm or television, reception, which can be of Conformity interference that may cause undesired Weight: 590g determined by turning the equipment off operation. Changes or modifications not Operating Temperature: and on, the user is encouraged to try to Reolink declares that the WiFi camera is in expressly approved by the party -10°C~+55°C (14°F~131°F) correct the interference by one or more of compliance with the essential requirements responsible for compliance could void the Operating Humidity: 10% ~ 90% the following measures: and other relevant provisions of Directive user’s authority to operate the equipment. 2014/53/EU, the PoE camera is in • Reorient or relocate the receiving compliance with Directive 2014/30/EU. antenna. NOTE: The following notes are only for • Increase the separation between the WiFi camera. This equipment has been...
- Seite 10 Use of the product is subject to your responsibly to promote the sustainable agreement to the Terms of Service and reuse of material resources. To return your Privacy Policy Keep out of OPERATING FREQUENCY (For WiFi Version) used device, please use the return and reach of children. (the maximum transmitted power) collection systems or contact the retailer where the product was purchased. They 2412MHz --- 2472MHz (19dBm) can take this product for environmentally End User License Agreement 5150MHz --- 5350MHz (18dBm) safe recycling. 5470MHz --- 5725MHz (18dBm) By using the Product Software that is embedded on the Reolink product, you Limited Warranty agree to the terms of this End User License Agreement (“EULA”) between you and This product comes with a 2-year limited Reolink. warranty that is valid only if purchased from Reolink Official Store or a Reolink authorized reseller.
- Seite 11 Überblick Lieferumfang Lieferumfang Einführung in die Kamera Kamera Antenne * Wasserfester Deckel Netzteil * Anschluss-Diagramm Kamera-Einrichtung Kamera-Installation Strom- Montageplatte Lochschablone Fehlerbehebung Ethernet-Kabel Verlängerungskabel * zur Montage Spezifikationen Konformitätserklärung Kurzanleitung Videoüberwachung Päckchen mit Schraubendreher Schrauben HINWEIS: * Das Netzteil, die Antennen und das 4,5 m lange Stromverlängerungskabel sind nur im Lieferumfang der WLAN-Kamera enthalten. * Die Anzahl des Zubehörs variiert je nach dem von Ihnen gekauften Kameramodell. Deutsch Deutsch...
- Seite 12 Einführung in die Kamera WLAN-Kamera Antenne MicroSD-Kartenslot Tageslichtsensor Reset-Taste *Drücken mit einer Stecknadel, um die Mikrofon Werkseinstellungen wiederherzustellen. Objektiv Spotlights Infrarot-LEDs Lautsprecher Halterung Wasserfester Deckel Ethernet-Port Stromanschluss Deutsch Deutsch...
- Seite 13 PoE-Kamera Tageslichtsensor MicroSD-Kartenslot Mikrofon Reset-Taste Objektiv *Drücken mit einer Stecknadel, um die Werkseinstellungen wiederherzustellen. Spotlights Infrarot-LEDs Halterung Lautsprecher Wasserfester Deckel Ethernet-Port Stromanschluss HINWEIS: Das tatsächliche Aussehen und die Komponenten der Kamera hängen von dem von Ihnen gekauften Modell ab. Deutsch Deutsch...
- Seite 14 Anschluss-Diagramm Kamera-Einrichtung Befolgen Sie vor der Ersteinrichtung die folgenden Schritte, um Ihre Kamera anzuschließen. Laden Sie die Reolink App oder Client-Software herunter, starten Sie sie und befolgen Sie die 1. Schließen Sie die Kamera mit einem Ethernet-Kabel an einen LAN-Anschluss Ihres Routers an. Anweisungen auf dem Bildschirm, um die Ersteinrichtung abzuschließen. 2. Verwenden Sie den Netzadapter, um die Kamera mit Strom zu versorgen. • Smartphone Kamera Netzteil Scannen zur Installation der Reolink App. Router Netzkabel Netzwerkkabel HINWEIS: HINWEIS: Das Anschlussdiagramm nimmt die WLAN-Kamera als Beispiel und gilt auch für • Wenn Sie die WLAN-Kamera einrichten, müssen Sie zuerst die Anweisungen auf dem die PoE-Kamera. Für die PoE-Kamera muss die Kamera mit einem PoE-Switch/-Injektor, Bildschirm befolgen, um die WLAN-Konfiguration abzuschließen. Reolink PoE NVR oder einem DC 12V-Netzteil betrieben werden. (Nicht im Paket enthalten) • Wenn Sie die PoE-Kamera an einen Reolink PoE NVR anschließen, richten Sie die Kamera bitte über die NVR-Schnittstelle ein. Deutsch Deutsch...
- Seite 15 Kamera-Installation Installation an der Wand zu Zeit zu reinigen. • Stellen Sie sicher, dass die Stromanschlüsse nicht direkt mit Wasser Die folgenden Installationsmethoden beziehen sich auf die WLAN-Kamera als Beispiel und Tipps zur Installation oder Feuchtigkeit in Berührung kommen gelten auch für die PoE-Kamera. und nicht durch Schmutz oder andere Elemente blockiert sind. • Richten Sie die Kamera nicht auf • Dank der IP-Schutzklasse kann die Lichtquelle. Kamera auch bei Regen und Schnee • Richten Sie die Kamera nicht auf ein einwandfrei funktionieren. Das bedeutet Glasfenster. Es kann sonst zu schlechter jedoch nicht, dass die Kamera unter Bildqualität führen, da das Fenster durch Wasser funktionieren kann. Scheinwerfer, Umgebungslichter oder • Montieren Sie die Kamera nicht an Orten, Statuslichter geblendet wird. an denen Regen und Schnee direkt auf das • Platzieren Sie die Kamera nicht in einem Objektiv treffen könnte. Schattenbereich und richten Sie sie auf • Die Kamera kann unter extrem kalten einen gut beleuchteten Bereich. Es kann Bedingungen bis zu -25°C arbeiten, da sie...
- Seite 16 Installation an der Decke Um das beste Sichtfeld zu erhalten, lösen Sie die Einstellschraube an der Sicherheitshalterung und drehen Sie die Kamera. Bohren Sie die Löcher gemäß der Montageschablone. Befestigen Sie die Montageplatte mit Ziehen Sie die den beiden oberen Schrauben an der Wand und hängen Sie die Kamera daran auf. Einstellschraube fest, Verriegeln Sie dann die Kamera mit der unteren Schraube. um die Kamera zu arretieren. Deutsch Deutsch...
- Seite 17 Die Kamera ist nicht Steckdose an und prüfen Sie, ob sie zu erhalten, lösen Sie die einzuschalten funktioniert. Einstellschraube an der • Versorgen Sie die Kamera mit einem Sicherheitshalterung und anderen arbeitsfähigen 12V 2A DC-Adapter Wenn die Kamera nicht einzuschalten ist, drehen Sie die Kamera. mit Strom und prüfen Sie, ob sie funktioniert. versuchen Sie bitte die folgenden Lösungen: Falls dies nicht funktioniert, wenden Sie sich bitte ans Reolink Support-Team. Für die PoE-Kamera Unscharfe Bilder • Stellen Sie sicher, dass Ihre Kamera richtig mit Strom versorgt wird. Die PoE-Kamera Ziehen Sie die sollte über einen PoE-Switch/-Injektor, Wenn das Bild der Kamera nicht scharf ist, Einstellschraube fest, einen Reolink NVR oder einen 12V- versuchen Sie bitte die folgenden um die Kamera zu Netzadapter mit Strom versorgt werden. Lösungen: arretieren.
- Seite 18 beleuchteten Bereich, da die Gewicht: 590 g HINWEIS: Die folgenden Hinweise gelten • Richten Sie die Empfangsantenne neu Lichtverhältnisse die Bildqualität stark Arbeitstemperatur: nur für die WLAN-Kamera. Dieses Gerät aus oder verlegen Sie sie. beeinflussen. -10°C bis 55°C (14°F bis 131°F) wurde getestet und entspricht den • Vergrößern Sie den Abstand zwischen • Aktualisieren Sie die Firmware Ihrer Arbeitsfeuchtigkeit: 10% - 90% Grenzwerten für ein digitales Gerät der Gerät und Empfänger. Kamera auf die neueste Version. • Schließen Sie das Gerät an eine Steckdose Klasse B, entsprechend Teil 15 der • Setzen Sie die Kamera auf die FCC-Bestimmungen. Diese Grenzwerte eines anderen Stromkreises an als den, an Konformitätserklärung Werkseinstellungen zurück und überprüfen sollen einen angemessenen Schutz gegen den der Empfänger angeschlossen ist. Sie sie erneut.
- Seite 19 Vereinfachte EU- oder kontaktieren Sie den Händler, bei AGB & Datenschutz in einer unkontrollierten Umgebung. Dieses welchem Sie das Produkt gekauft haben. Gerät sollte mit einem Mindestabstand von Konformitätserklärung Die Nutzung des Produkts unterliegt Ihr Händler kann das Produkt dem 20 cm zwischen dem Strahler und Ihrem Ihrer Zustimmung zu AGB und Reolink erklärt, dass die WLAN-Kamera umweltverträglichen Recycling zuführen. Körper installiert und in Betrieb genommen Datenschutzrichtlinien den grundlegenden Anforderungen und werden. Das Produkt darf anderen relevanten Bestimmungen der Eingeschränkte Garantie nicht in die Hände von Kindern gelangen. Richtlinie 2014/53/EU entspricht, die BETRIEBSFREQUENZ PoE-Kamera der Richtlinie 2014/30/EU. Für dieses Produkt gilt eine 2-jährige (Für die WLAN-Version) Endbenutzer-Lizenzvertrag beschränkte Garantie, die nur gültig ist, (Die maximale Sendeleistung)
