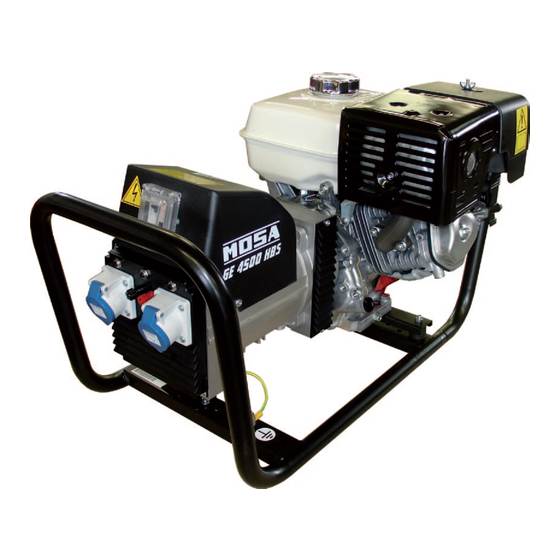

Mosa GE 4500 HBS-AVR Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Mosa Anleitungen
  4. Generatoren
  5. GE 4500 HBS-AVR
  6. Bedienungsanleitung

Mosa GE 4500 HBS-AVR Bedienungsanleitung

Vorschau anzeigen
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
Inhalt
39
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
GE 4500 HBS
GE 4500 HBS - AVR
0 5 1 2
254609003 - D
DEUTSCH
21/01/08 25460M00
preparato da UPT
approvato da DITE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Mosa GE 4500 HBS-AVR

Inhaltszusammenfassung für Mosa GE 4500 HBS-AVR

  • Seite 1 GE 4500 HBS GE 4500 HBS - AVR 0 5 1 2 254609003 - D DEUTSCH 21/01/08 25460M00 preparato da UPT approvato da DITE...
  • Seite 3 BESCHREIBUNG DES AGGREGATES GE 4500 HBS GE 4500 HBS-AVR REV.1-07/11 Das Modell GE 4500 ist ein elektrisches Aggregat, das mechanische von einem Verbrennungsmotor erzeugte Energie über einen Drehstromgenerator in elektrische Energie umwandelt. Das Schweißaggregat ist für den Industriegebrauch bestimmt; es wird von einem endothermischen Motor angetrieben und besteht aus den folgenden Hauptbestandteilen: Motor, Drehstromgenerator, elektrische und elektronische Steuerungen, Karosserie oder Schutzaufbau.
  • Seite 4 Qualitäts Zertifikate REV.4-03/12 UNI EN ISO 9001 : 2008 MOSA hat schon im Jahr 1994 die erste Zertifizierung · Qualitätsbeständigkeit der Produkte und desServices, nach der Norm UNI EN ISO 9002 für das eigene die den hohen Erwartungen der Kundenentsprechen;...

  • Seite 5: Abmessungen

    Inhalt GE 4500 HBS GE 4500 HBS-AVR REV.1-07/11 BESCHREIBUNG DES AGGREGATES M 01 QUALITÄTS ZERTIFIKATE M 1.01 COPYRIGHT M 1.1 HINWEIS M 1.4 CE ZEICHEN M 1.4.1 KONFORMITÄTSERKLÄRUNG M 1.5 TECHNISCHE DATEN M 2... SICHERHEITSHINWEISE-ALLGEMEINES M 2.5 HINWEISE VOR DEM GEBRAUCH M 2.6...
  • Seite 6 Wir bitten unbedingt um Beachtung der Seiten “Si- cherheitshinweise”. Alle Rechte vorbehalten.  Es ist ein eigenes Markenzeichen der MOSA division ofB.C.S. S.p.A. Alle anderen Firmennamen und Lo- gos indieser Betriebsanleitung sind Warenzeichen ihrer Besitzer. Nachdruck und Vervielfältigung ganz oder...
  • Seite 7 Anmerkungen REV.0-10/03 Einleitung Allgemeine Informationen Sehr geehrter Kunde, In dem mit der Maschine und/oder Aggregat gelieferten wir danken Ihnen, dass Sie sich für den Erwerb eines Umschlag finden Sie: Bedienungsanleitung und Ersatz- hochwertigen unseren Produktes entschieden haben. teilliste, Bedienungsanleitung des Motors und des Zube- Sollte Ihr Aggregat doch einmal ausfallen, werden unsere hörs (wenn in der Ausstattung enthalten), Die Garantie Service- und Ersatzteilabteilungen schnell und zuverläs-...
  • Seite 8 CE Zeichen REV.4-03/11 Jede Maschine ist mit dem CE Kennzeichen versehen. Das Kennzeichen CE bescheinigt, dass das Produkt die wesentlichen Sicherheitsvoraussetzungen nach den einschlägigen europäischen Richtlinien erfüllt. Diese Richtlinien sind in der Konformitätserklärung aufgelistet, die jeder Maschine beiliegt. Das verwendete Symbol ist Folgendes: Das CE Kennzeichen ist gut sichtbar angebracht, lesbar und unauslöschlich, entweder auf dem Typenschild.

  • Seite 9: Dichiarazione Di Conformita

    Konformitätserklärung Dichiarazione conformità 1.4.1 Declaration of conformity Declaración de conformidad Déclaration de conformité REV.0-06/10 BCS S.p.A. Stabilimento di Cusago, 20090 (MI) - Italia V.le Europa 59 Sede legale: Tel.: +39 02 903521 Via Marradi 1 Fax: +39 02 90390466 20123 Milano - Italia DICHIARAZIONE DI CONFORMITA' Déclaration de Conformité...

  • Seite 10: Technische Daten

    Technische Daten GE 4500 HBS GE 4500 HBS-AVR REV.1-07/11 Technische Daten GE 4500 HBS / GE 4500 HBS-AVR GENERATOR *Leistung einphasig stand-by 4.9 kVA (4.4 kW) / 230 V / 21.3 A *Leistung einphasig PRP 4 kVA (3.6 kW) / 230 V / 17.4 A...

  • Seite 11: Wichtige Hinweise

    SYMBOLE UND SICHERHEITSHINWEISE REV.0-01/04 SYMBOLE IN DIESER SICHERHEITSHINWEISE BEDIENUNGSANLEITUNG GEFAHR - Die in dieser Bedienungsanleitung enthaltenen Symbole Bei diesem Hinweis droht eine unmittelbare Gefahr so- dienen zur Beachtung des Benutzers, um Unfälle oder wohl für Personen als auch für Sachen: Im ersten Fall Gefahren sowohl an Personen als auch an Sachen oder sind Tod oder schwere Verletzungen möglich, im zweiten an dem im Besitz befindlichen Gerät zu vermeiden.

  • Seite 12: Symbole Und Bestimmungen

    GE 2500 SR FAMILY SYMBOLE UND SICHERHEITSHINWEISE GE 3200 H FAMILY GE 4500 HBS /GE 4500 HBS-AVR REV.0-01/08 SYMBOLE UND BESTIMMUNGEN Anmerkung Reversier- Motorstop Erdung Information Wartungszeit Bedienungsan- Konformität start Öl leitung VERBOTE Unfallschutz für Personen STOP - Unbedingt lesen und beachten.

  • Seite 13: Feuerlöschmassnahmen

    HINWEISE (Vor dem Gebrauch) REV.0-11/03 Um einen störungsfreien Betriebsablauf zu gewähren, bitten wir Sie, die Hinweise zur Aufstellung undBe- dienung der Aggregate unbedingt zu beachten. Motor abstellen beim Tanken. Elektrische Geräte dürfen nicht mitnackten Füßen oder nas- Nicht rauchen, kein offenes Feuer, keine Funken, kein Betrieb von elektrischen Geräten während des serKleidung bedient werden.

  • Seite 14: Verschieben Des Gerätes

    GE 2500 SR FAMILY HINWEISE ZUR INBETRIEBNAHME GE 3200 H FAMILY GE 4500 HBS /GE 4500 HBS-AVR REV.0-01/08 MOTOR + Motor nur in freier Umgebung oder gut belüfteten offenen Räumen laufen lassen. Motorabgase, die tödliches Kohlenmonoxid enthalten, müssen ungehindert abziehen können.
  • Seite 15 Installazione e dimensioni Luftzirkulation und abmessungen Installation and dimensions Instalación y dimensiones GE 4500 HBS Installation et dimensions GE 4500 HBS-AVR REV.1-07/11...

  • Seite 16: Allgemeines

    VERPACKUNG REV.0-01/04 ALLGEMEINES + Sicherstellen, dass die Hebevorrichtungen zum Laden in technisch einwandfreiem Zustand sind, entsprechend dem Gewicht des Aggregates ein- schließlich der Verpackung geeignet sind und den örtlich geltenden Vorschriften entsprechen. Bei Empfang der Ware das Produkt auf Transport- schäden prüfen: Beschädigung der Maschine, oder das Fehlen von Teilen im Inneren der Verpackung oder der Maschine. Festgestellte Schäden oder das Fehlen von Teilen (Umschläge, Handbücher etc…) sind unverzüglich dem Lieferanten mitzuteilen. Für die Entsorgung des erpackungsmaterials muss sich der Benutzer nach den geltenden Vorschriften seines Landes richten. 1) Das Aggregat (C) auspacken. Die in der Plastikhülle (A) enthaltene Bedienungs- und Wartungsanleitung (B) entnehmen.
  • Seite 17 TRANSPORT UND BEWEGUNG VON AGGREGATEN MIT HAUBE REV.2-09/11 ACHTUNG Der Transport darf nur bei ausgeschaltetem Motor vorgenommen werden, alle elektrischen Kabel, sowie die Anlass- erbatterie müssen entfernt werden, der Benzintank muß leer sein. Sicherstellen, dass die Hebevorrichtungen zum Laden in technisch einwandfreiem Zustand sind, entsprechend demGewicht des Aggregates einschließlich der Verpackung geeignet sind und den örtlich geltenden Vorschriften entsprechen.Außerdem sicherstellen, dass sich in der Ladezone nur berechtigte Personen aufhalten.
  • Seite 18 4500 Hbs / ge 4500 Hbs-avr Montage der abgasverlängerung Ps 4.5 ge 4500 sX / ge 4500 sXe-eas ge 4500 sXe-avr eas REV.0-12/11 Die Abgasverlängerung PS 4.5 wird als Kit gelie- NB: das Abgasverlängerungsrohr (6) soll sicher fert und soll das Abgas des Stromerzeugers vom und fest in ca.
  • Seite 19 CTM6000 MONTAGE 6.11 REV.0-06/01 Hinweis: Gerät anheben und die in der Abbildung bezeichneten Teile montieren. ACHTUNG Das Zubehör CTM kann nicht vom Gerät getrennt separat verwendet werden (mit Handbetrieb) für den Transport vonLasten oder für anderweitige Zwecke, die nicht zur Fortbewegung des Gerätes dienen.

  • Seite 20: Luftfilter

    EMPFOHLENES ÖL nicht bei Vorhandensein von offenen Flam- men füllen. Keinen Kraftstoff verschütten. MOSA empfi ehlt für die Wahl des Öl-Typs AGIP. Kraftstoffdämpfe und -reste sind entfl amm- Benutzen Sie die auf dem Etikett des Motors ange- bar. Evtl. verschütteter Kraftstoff ist vor dem gebenen Produkte.
  • Seite 21 3200 SX STARTEN UND AbSchAlTUNg gE 4500 hbS gE 4500 hbS-AVR REV.0-05/12 täglich kontrollieren Startergriff (73) leicht ziehen bis sich ein Wider- stand bemerkbar macht, dann kräftig ziehen.  ACHTUNG: Den Startergriff langsam zurücklassen, um zu HINWEIS vermeiden,dass er gegen den Motor schlägt und das Startsystem beschädigt.
  • Seite 22 Comandi Bedienelemente Controls GE 4500 HBS Commandes GE 4500 HBS-AVR REV.1-07/11 Pos. Descrizione Description Description Referenzliste Presa di messa a terra Earth terminal Prise de mise à terre Erdanschluss Presa di corrente in c.a. A.C. socket Prises de courant en c.a.

  • Seite 23: Benutzung Als Stromerzeuger

    ge 3200 sX Benutzung als stromerzeuger ge 4500 HBs / HBs aVr ge 4500 sX / sXe-eas / sXe-aVr eas REV.0-12/11 Bei Ansprechen der Absicherung sicherstellen, dass ACHTUNG die Gesamtleistung der angeschlossenen Lasten den angegebenen Wert nicht überschreitet, ggf. re- Es ist absolut verboten, den Stromerzeuger an duzieren.

  • Seite 24: Gleichstromerzeugung

    ge 3200 sX Benutzung als stromerzeuger ge 4500 HBs / HBs aVr 37.1 ge 4500 sX / sXe-eas / sXe-aVr eas REV.0-12/11 GLEICHSTROMERZEUGUNG ACHTUNG maximale Gleichstromleistung: Die Batterien bilden explosive Gase, deshalb P = 120W - V= 12V a.c. nicht rauchen, kein offenes Feuer, keine Funken. I = 10A Batterie nur in gut belüfteten Räumen laden.

  • Seite 25: Mögliche Ursache

    GE 3200 SX Fehlersuche GE 4500 HBS 40.2 GE 4500 HBS-AVR REV.0-05/12 Störung Mögliche Ursache Abhilfe 1) Startfolge in der Bedienungsanleitung nachlesen 1) Zündschlüssel und Startschalter in Der Motor läuft nicht an bzw. hält direkt falscher Stellung nach dem Anlaufen wieder an.

  • Seite 26: Wartung Der Maschine

    GE 2500 SR FAMILY WARTUNG DES AGGREGATES GE 3200 H FAMILY GE 4500 HBS /GE 4500 HBS-AVR REV.0-01/08 ACHTUNG • Wartungs- und Reparaturarbeiten dürfen nur von entsprechend qualifiziertem Personal durchgeführt werden. • Vor Beginn jeglicher Arbeiten am Aggregat, muss der Motor ausge- schaltet sein.

  • Seite 27: Demontage

    GE 2500 SR FAMILY WIEDERINBETRIEBNAHME - DEMONTAGE GE 3200 H FAMILY GE 4500 HBS / GE 4500 HBS-AVR REV.0-01/08 Die notwendigen Maßnahmen zur Wiederinbetrieb- DEMONTAGE nahme dürfen nur von qualifiziertem Personal Wenn die Lebensdauer der Maschine beendet ist durchgeführt werden.
  • Seite 28 Stromlaufplan GE 4500 HBS Schema elettrico Electric diagram GE 4500 HBS - AVR 61.1 Schemas electriques GE 4500 SX REV.1-07/11...
  • Seite 29 Stromlaufplan Schema elettrico Electric diagram GE 4500 HBS 61.2 Schemas electriques (230Mx2 DTO Version) REV.1-05/12...
  • Seite 30 Stromlaufplan Schema elettrico Electric diagram GE 4500 HBS 61.3 Schemas electriques (CH / Schuko version) REV.0-01/08...
  • Seite 31 Stromlaufplan Schema elettrico Electric diagram GE 4500 HBS-AVR 61.4 Schemas electriques REV.0-01/08...

  • Seite 33: Notenerklaerung

    ERSATZTEILE REV.0-01/04 Die Firma kann jedes Verlangen von Ersatzteilen befriedigen. Wenn man die Maschine arbeitsfaehig halten will, im Falle von Reparaturen, die den Ersatz von Die Firma Teilen benoetigen, muss man immer originale Die Firma Ersatzteile fordern.  Die verlangten Daten sind auf der Datenplatte, die sichtbar und leicht zu verstehen an der Maschinestruktur gehoert.
  • Seite 34 Ricambi Ersatzteile Spare parts Tabla de recambios GE 4500 HBS-AVR Piéces de rechange REV.2-05/12 (AVR Vers.) 230Vx2 (Schuko Vers.) Schuko AVR Vers.) 230Vx2 (CH Vers.)
  • Seite 35 Ricambi Ersatzteile Spare parts Tabla de recambios GE 4500 HBS-AVR Piéces de rechange REV.2-05/12 Pos. Rev. Cod. Descr. Note M254003097 CUFFIA SUP. ALTERNATORE M306412200 MOTORE HONDA GX270 Fino a REV. 0-01/08 - Del.77/11- 08/09/11 M354612200 MOTORE HONDA GX270 Da REV.1-07/11 - Del.77/11- 08/09/11 M254602035 STAFFA SUPP.
  • Seite 36 CTM6000 M256250130 REV.0-06/01 Pos. Rev. Cod. Descr. Descr. Note M256251051 PIEDE DI STAZIONAMENTO PARKING STAND M107012150 CAVALLOTTO U-BOLT M105311650 RUOTA WHEEL M270001160 ASSALE AXLE...
  • Seite 38 MOSA div. della BCS S.p.A. Stabilimento di Viale Europa, 59 20090 Cusago (MI) Italia Tel. + 39 - 0290352.1 Fax + 39 - 0290390466...
