Montage iBox

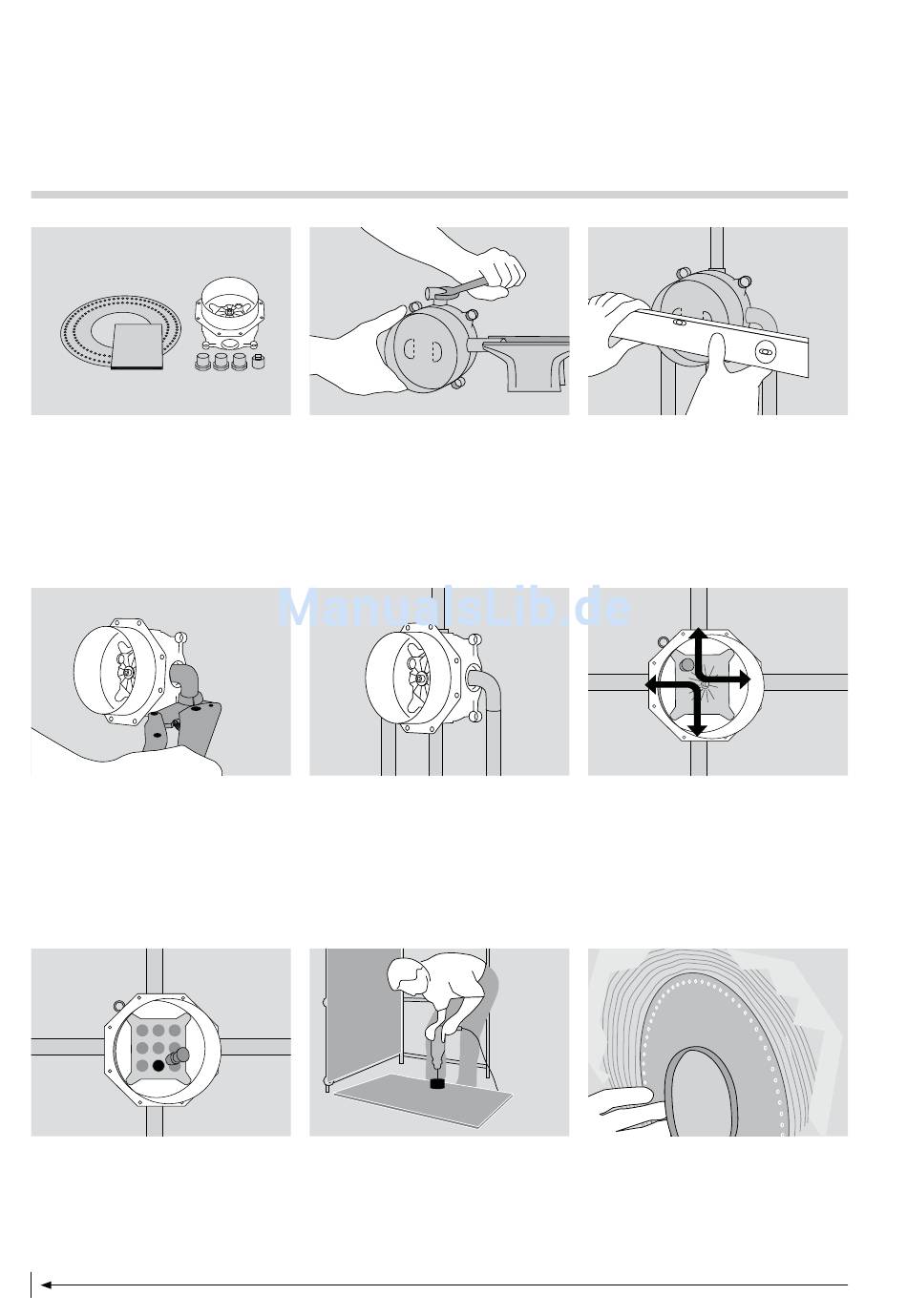

Alles inklusive – iBox universal plus Dicht-
manschette, 3 Reduziernippel von DN 20 auf
DN 15, 1 Stopfen DN 20, Spülblock, Bauschutz-
kappe, 1 Stopfen für Rohmontage Exafill
Wanneneinlauf (mit Ab- und Überlaufgarnitur),
Montageanleitung. Zusätzliches Bestellen von
Zubehör entfällt!
Richtig verbunden – dank der Abstimmung
auf alle gängigen Rohrleitungssysteme können
die Fittings unmittelbar an der iBox universal
verpresst werden.
Stopfen für Abgang Exafill – dieser Stop-
fen ermöglicht, dass nach dem Prüfen des
Leitungs systems und dem Füllen der Badewanne
das Wasser zum Zulauf abgestellt, der Druck im
Gesamtleitungssystem jedoch beibehalten wer-
den kann.
22
universal
®
Montage-Tipp – um Anschlüsse einzudrehen,
die iBox universal mittels eines Rohrstücks
mit G ¾-Gewinde in den Schraubstock einspan-
nen.
Passend auf alle Installations systeme –
aufgrund der 2 Befestigungsebenen sowie der
Vielfältigkeit der Befestigungsmöglichkeiten
passt die iBox universal auf alle gängigen
Installationssysteme.
127-mm-Kreisbohrer – die bewusst ge-
wählte runde Form der iBox universal macht
den Einsatz eines Kreisbohrers möglich. Somit
können Aus sparungen an der Beplankung der
Vorwand installation bzw. an den Fliesen schnell
und exakt vorgenommen werden.
In der richtigen Position – mit den
an gebrachten Positionierungshilfen lässt sich
die iBox universal spielend ins Lot bringen.
Normgerechtes Spülen nach DIN 1988 –
dank des im Lieferumfang enthaltenen Spül-
blocks ist ein richtungsweisendes Spülen der
Rohr leitungen problemlos möglich.
Dichtmanschette für Vorwand installation –
um bei der Vorwandinstallation absolute Dicht-
heit zu gewährleisten, wird die Dichtmanschette
in den auf der Wand aufge tragenen PCI-Lasto-
gum oder in einen nach Herstellerangaben ver-
gleichbaren Dichtstoff ein gedrückt.
