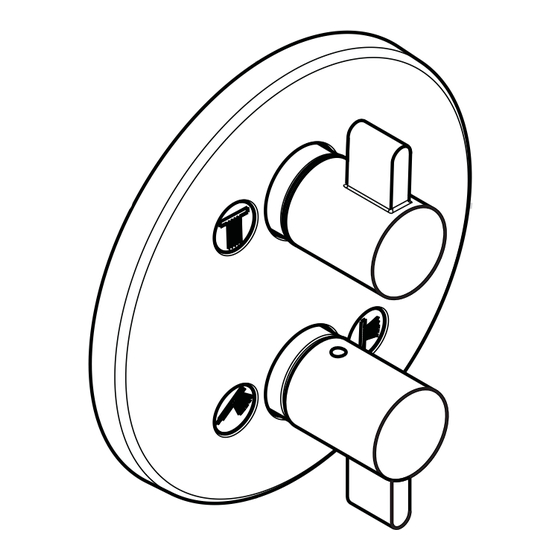

DE Gebrauchsanleitung / Montageanleitung FR Mode d’emploi / Instructions de montage EN Instructions for use / assembly instructions IT Istruzioni per l’uso / Istruzioni per Installazione ES Modo de empleo / Instrucciones de montaje iControl S NL Gebruiksaanwijzing / Handleiding 15955000 DK Brugsanvisning / Monteringsvejledning PT Instruções para uso / Manual de Instalación PL Instrukcja obsługi / Instrukcja montażu CS Návod k použití / Montážní návod SK Návod na použitie / Montážny návod ZH 用户手册 / 组装说明 iControl E RU Руководство пользователя / Инструкция по монтажу 15958000 HU Használati útmutató / Szerelési útmutató FI Käyttöohje / Asennusohje SV Bruksanvisning / Monteringsanvisning LT Vartotojo instrukcija / Montavimo instrukcijos HR Upute za uporabu / Uputstva za instalaciju TR Kullanım kılavuzu / Montaj kılavuzu RO Manual de utilizare / Instrucţiuni de montare...
Serviceteile (siehe Seite 38) werden. Montagehinweise XXX = Farbcodierung 000 = chrom • Die Armatur muss nach den gültigen Normen montiert, 400 = weiß/chrom gespült und geprüft werden. Technische Daten Sonderzubehör Betriebsdruck: max. 1 MPa Empfohlener Betriebsdruck: 0,1 – 0,5 MPa Spülblock kpl. (15956000) nicht im Liefer- Prüfdruck: 1,6 MPa umfang enthalten (1 MPa = 10 bar = 147 PSI) Heißwassertemperatur: max. 80°C Bedienung (siehe Seite 36) Empfohlene Heißwassertemperatur: 65°C Hansgrohe Armaturen können in Verbindung mit Reinigung hydraulisch und thermisch gesteuerten Durchlauferhitzern siehe beiliegende Broschüre. eingesetzt werden, wenn der Fließdruck mindestens 0,15 MPa beträgt. Montage siehe Seite 31...
XXX = Couleurs • La robinetterie doit être installée, rincée et contrôlée 000 = chromé conformément aux normes valables. 400 = blanc/chromé Informations techniques Pression de service autorisée: max. 1 MPa Special accessories Pression de service conseillée: 0,1 – 0,5 MPa Pression maximum de contrôle: 1,6 MPa bloc d’essai (15956000) ne fait pas partie (1 MPa = 10 bar = 147 PSI) de la fourniture Température d’eau chaude: max. 80°C Température recommandée: 65°C Instructions de service (voir page Les mitigeurs Hansgrohe fonctionnent également en association à des chauffe-eau à commande hydraulique Nettoyage ou thermique à condition que la pression soit au voir la brochure ci-jointe. minimum de 0,15 MPa. Montage voir page 31...
Spare parts (see page 38) • The fitting must be installed, flushed and tested after XXX = Colors the valid norms. 000 = chrome plated Technical Data 400 = white/chrome plated Operating pressure: max. 1 MPa Recommended operating pressure: 0,1 – 0,5 MPa Special accessories Test pressure: 1,6 MPa (1 MPa = 10 bar = 147 PSI) flushing unit complete (15956000) order as Hot water temperature: max. 80°C an extra Recommended hot water temp.: 65°C Operation (see page 36) Hansgrohe mixers can be used together with hydraulically and thermically controlled continuous flow heaters if the flow pressure is at least 0,15 MPa. Cleaning see enclosed brochure. Assembly see page 31...
Istruzioni per il montaggio XXX = Trattamento 000 = cromato • La rubinetteria deve essere installata, pulita e testata 400 = bianco/cromato secondo le istruzioni riportate! Dati tecnici Accessori speciali Pressione d’uso: max. 1 MPa Pressione d’uso consigliata: 0,1 – 0,5 MPa placca frontale (15956000) non contenuto Pressione di prova: 1,6 MPa nel volume di fornitura (1 MPa = 10 bar = 147 PSI) Temperatura dell’acqua calda: max. 80°C Procedura (vedi pagg. 36) Temp. dell’acqua calda consigliata: 65°C I miscelatori Hansgrohe possono venire usati con caldaie Pulitura a “bassa pressione” se la pressione di flusso è almeno di vedi il prospetto accluso. 0,15 MPa. Montaggio vedi pagg. 31...
Repuestos (ver página 38) • El grifo tiene que ser instalado, probado y testado, XXX = Acabados según las normas en vigor. 000 = cromado Datos técnicos 400 = blanco/cromado Presión en servicio: max. 1 MPa Presión recomendada en servicio: 0,1 – 0,5 MPa Opcional Presión de prueba: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Carcasa para purgar (15956000) no Temperatura del agua caliente: max. 80°C incluido en el suministro Temp. recomendada del agua caliente: 65°C Manejo (ver página 36) Los mezcladores Hansgrohe pueden ser utilizados junto con calentadores continuos de agua que sean manejados de manera hidráulica o térmica, siempre que Limpiar la presión en servicio ascienda a un mínimo de 0,15 ver el folleto adjunto. MPa. Montaje ver página 31...
(se s. 35) Monteringsanvisninger Reservedele (se s. 38) • Ifølge gældende regler, skal armaturet monteres, XXX = Overflade skylles igennem og afprøves. 000 = Krom Tekniske data 400 = Hvid/Krom Driftstryk: max. 1 MPa Anbefalet driftstryk: 0,1 – 0,5 MPa Specialtilbehør Prøvetryk: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Skylleblok kpl. (15956000) ikke med i Varmtvandstemperatur: max. 80°C leveringsomfang Anbefalet varmtvandstemperatur: 65°C Bediening (se s. 36) Hansgrohe armaturer kan anvendes i forbindelse med hydraulisk- og termiskstyrede gennemstrømningsvandvar mere ved et vandtryk på 0,15 MPa. Rengøring se venligst den vedlagte brochure. Montering se s. 31...
Avisos de montagem • A misturadora deve ser instalada, purgada e testada XXX = Acabamentos de acordo com as normas em vigor. 000 = cromado Dados Técnicos 400 = branco/cromado Pressão de funcionamento: max. 1 MPa Acessórios especiais Pressão de func. recomendada: 0,1 – 0,5 MPa Pressão testada: 1,6 MPa Corpo de descarga compl. (15956000) (1 MPa = 10 bar = 147 PSI) não incluído no volume de fornecimento Temperatura da água quente: max. 80°C Temp. água quente recomendada: 65°C Funcionamento (ver página 36) As misturadoras Hansgrohe podem ser utilizadas com esquentadores (de controlo térmico ou hidráulico) desde Limpeza que a pressão de utilização seja, no minimo, de 0,15 consultar a seguinte brochura. MPa. Montagem ver página 31...
Wskazówki montażowe • Armatura musi być zamontowana, przepłukana i XXX = kody wykończenia powierzchni wypróbowana według obowiązujących norm. 000 = chrom Dane techniczne 400 = biały/chrom Ciśnienie robocze: maks. 1 MPa Wyposażenie specjalne Zalecane ciśnienie robocze: 0,1 – 0,5 MPa Ciśnienie próbne: 1,6 MPa Blok płuczący (15956000) Nie jest częścią (1 MPa = 10 bary = 147 PSI) dostawy Temperatura wody gorącej: maks. 80°C Zalecana temperatura wody gorącej: 65°C Obsługa (patrz strona 36) Armatura Hansgrohe może być stosowana z przepływowymi podgrzewaczami wody sterowanymi Czyszczenie hydraulicznie i termicznie w przypadku, gdy ciśnienie patrz dołączona broszura. przepływu wynosi co najmniej 0,15 MPa. Montaż patrz strona 31...
Servisní díly (viz strana 38) • Armatura se musí montovat, proplachovat a testovat XXX = kód povrchové úpravy podle platných norem. 000 = chrom Technické údaje 400 = bílá/chrom Provozní tlak: max. 1 MPa Doporučený provozní tlak: 0,1 – 0,5 MPa Zvláštní příslušenství Zkušební tlak: 1,6 MPa (1 MPa = 10 bar = 147 PSI) výplachový blok kompl. (15956000) není Teplota horké vody: max. 80°C součástí dodávky Doporučená teplota horké vody: 65°C Ovládání (viz strana 36) Armatury Hansgrohe je možno používat v kombinaci s hydraulicky a tepelně řízenými průtokovými ohřívači v případě, že tlak činí minimálně 0,15 MPa. Čištění viz přiložená brožura. Montáž viz strana 31...
Servisné diely (viď strana 38) • Armatúra sa musí montovať, preplachovať a testovať XXX = kód povrchovej úpravy podľa platných noriem. 000 = chróm Technické údaje 400 = biela/chróm Prevádzkový tlak: max. 1 MPa Doporučený prevádzkový tlak: 0,1 – 0,5 MPa Zvláštne príslušenstvo Skúšobný tlak: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Kompletný vyplachovací blok (15956000) Teplota teplej vody: max. 80°C nie je súčasťou dodávky Doporučená teplota teplej vody: 65°C Obsluha (viď strana 36) Batérie Hansgrohe môžete používať v spojení s hydraulickými a tepelne ovládanými prietokovými ohrievačmi, ak je tlak minimálne 0,15 MPa. Čištění nájdete v priloženej brožúre. Montáž viď strana 31...
квартиру. 400 = белый/хром Указания по монтажу • Смеситель должен быть смонтирован по Специальные действующим нормам и в соответствии с настоящей принадлежности инструкцией, проверен на геметичность и промывочный блок кпл. (15956000) не безупречность работы. включено в объем поставки! Технические данные Эксплуатация (см. стр. 36) Рабочее давление: не более. 1 МПа Рекомендуемое рабочее давление: 0,1 – 0,5 МПа Очистка Давлении: 1,6 МПа (1 МПа = 10 bar = 147 PSI) см прилагаемая брошюра Температура горячей воды: не более. 80°C Рекомендуемая темп. гор. воды: 65°C Арматуры Hansgrohe могут использоваться в комбинации с проточными нагревателями с гидравлическим и термическим управлением, если давление истечения составляет не менее 0,15 МПа. Монтаж см. стр. 31...
Magyar Szimbólumok leírása Biztonsági utasítások Ne használjon ecetsavtartalmú szilikont! A szerelésnél a zúzódások és vágási sérülések elkerülése érdekében kesztyűt kell viselni. Méretet (lásd a 34. oldalon) A terméket csak fürdéshez, mosakodáshoz, és egészségügyi tisztálkodáshoz szabad használni. A hidegvíz- és a melegvíz-csatlakozások közötti Átfolyási diagramm nagy nyomáskülönbséget kikell egyenlíteni! (lásd a 35. oldalon) Szerelési utasítások Tartozékok (lásd a 38. oldalon) • A csaptelepet az érvényben lévő előírásoknak XXX = Színkódok megfelelően kell felszerelni, átöblíteni és ellenőrizni. 000 = króm Műszaki adatok 400 = fehér/króm Üzemi nyomás: max. 1 MPa Ajánlott üzemi nyomás: 0,1 – 0,5 MPa Egyéb tartozék Nyomáspróba: 1,6 MPa...
(katso sivu 35) Asennusohjeet Varaosat (katso sivu 38) • Kaluste on asennettava, huuhdeltava ja tarkastettava XXX = Värikoodi voimassa olevien määräysten mukaisesti. 000 = kromi Tekniset tiedot 400 = valkoinen/kromi Käyttöpaine: maks. 1 MPa Suositeltu käyttöpaine: 0,1 – 0,5 MPa Erityisvaruste Koestuspaine: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Huuhtelulohko, täyd. (15956000) ei kuulu Kuuman veden lämpötila: maks. 80°C toimitukseen Kuuman veden suosituslämpötila: 65°C Käyttö (katso sivu 36) Hansgrohe kalusteita voi käyttää hydraulisesti tai termisesti ohjattujen läpivirtauskuumentimien yhteydessä, jos virtauspaine on vähintään 0,15 MPa. Puhdistus katso oheinen esite Asennus katso sivu 31...
(se sidan 35) Monteringsanvisningar Reservdelar (se sidan 38) • Armaturen måste installeras, genomspolas och testas XXX = Färgkodning enligt gällande föreskrifter. 000 = krom Tekniska data 400 = vit/krom Driftstryck: max. 1 MPa Rek. driftstryck: 0,1 – 0,5 MPa Specialtillbehör Tryck vid provtryckning: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Spolblock kompl. (15956000) medföljer ej Varmvattentemperatur: max. 80°C leveransen Rek. varmvattentemp.: 65°C Hantering (se sidan 36) Hansgrohe blandare kan användas tillsammans med hydrauliskt och termiskt styrda varmvattenberedare när flödestrycket uppgår till minst 0,15 MPa. Rengöring se den medföljande broschyren Montering se sidan 31...
Atsarginės dalys (žr. psl. 38) • Maišytuvas privalo būti montuojamas ir išbandomas pagal veikiančias normas ir šią instrukciją. XXX = Spalva Techniniai duomenys 000 = chrom 400 = balta/chrom Darbinis slėgis: ne daugiau kaip 1 MPa Rekomenduojamas slėgis: 0,1 – 0,5 MPa Bandomasis slėgis: 1,6 MPa Specialūs priedai (1 MPa = 10 barų = 147 PSI) Karšto vandens temperatūra: ne daugiau kaip 80°C Plaunamojo bloko jungtis (15956000) nėra Rekomenduojama karšto vandens temperatūra: 65°C pridedama “Hansgrohe” maišytuvai gali būti naudojami su Eksploatacija (žr. psl. 36) hidrauliškai ir termiškai reguliuojamais momentiniais šildikliais, kai vandens slėgis mažesnis kaip 0,15 MPa. Valymas žr. pridedamoje brošiūroje. Montavimas žr. psl. 31...
Rezervni djelovi (pogledaj stranicu 38) • Cijevi moraju biti postavljene, isprane i testirane prema važećim normama. XXX = Boje Tehnički podatci 000 = krom 400 = bijela/krom Najveći dopušteni tlak: tlak 1 MPa Preporučeni tlak: 0,1 – 0,5 MPa Posebni pribor Probni tlak: 1,6 MPa (1 MPa = 10 bar = 147 PSI) kompletni blok (15956000) Nije sadržano Temperatura vruće vode: tlak 80°C u isporuci! Preporućena temperatura vruće vode: 65°C Upotreba (pogledaj stranicu 36) Hansgrohe armature mogu se koristiti u kombinaciji sa hidraulički i termički kontroliranim protočnim bojlerima ukoliko tlak iznosi najmanje 0,15 MPa Čišćenje se u priloženoj brošuri. Sastavljanje pogledaj stranicu 31...
Yedek Parçalar (Bakınız sayfa 38) Montaj açıklamaları XXX = Renkler • Batarya monte edilmeli, geçerli normlardan sonra akis 000 = krom testi yapilmalidir. 400 = beyaz/Krom Teknik bilgiler İşletme basıncı: azami 1 MPa Özel aksesuarlar Tavsiye edilen işletme basıncı: 0,1 – 0,5 MPa Kontrol basıncı: 1,6 MPa Yıkama bloğu komple (15956000) Teslimat (1 MPa = 10 bar = 147 PSI) kapsamına dahil değildir Sıcak su sıcaklığı: azami 80°C Tavsiye edilen su ısısı: 65°C Kullanımı (Bakınız sayfa 36) Hansgrohe bataryaları, akış basıncı en az 0,15 MPa olursa hidrolik ve termik kumandalı şofbenlerle bağlantılı Temizleme olarak kullanılabilir. birlikte verilen broşür Montajı Bakınız sayfa 31...
Piese de schimb (vezi pag. 38) • Bateria trebuie montată, clătită şi verificată conform XXX = cod de culori normelor în vigoare. 000 = crom Date tehnice 400 = alb/crom Presiune de funcţionare: max. 1 MPa Presiune de funcţionare recomandată: 0,1 – 0,5 MPa Accesorii opţionale Presiune de verificare: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Complet spălare (15956000) nu este inclus Temperatura apei calde: max. 80°C în setul livrat Temperatura recomandată a apei calde: 65°C Utilizare (vezi pag. 36) Bateriile Hansgrohe pot fi utilizate cu boiler instant cu comandă termică sau hidraulică dacă presiunea apei de alimentare este de min. 0,15 MPa. Curăţare vezi broşura alăturată. Montare vezi pag. 31...
Οδηγίες συναρμολόγησης XXX = Χρώματα • Η μπαταρία πρέπει να τοποθετηθεί, να πλυθεί και να 000 = Επιχρωμιωμένο ελεγχθεί με βάση τους ισχύοντες κανόνες υδραυλικής 400 = λευκό/Επιχρωμιωμένο τέχνης Τεχνικά Χαρακτηριστικά Ειδικά αξεσουάρ Λειτουργία πίεσης: έως 1 MPa Συνιστώμενη λειτουργία πίεσης: 0,1 – 0,5 MPa Μπλοκ ξεπλύματος κομπλέ (15956000) δεν Πίεση ελέγχου: 1,6 MPa περιλαμβάνεται στον παραδοτέο εξοπλισμό (1 MPa = 10 bar = 147 PSI) Θερμοκρασία ζεστού νερού: έως 80°C Χειρισμός (βλ. σελίδα 36) Συνιστώμενη θερμοκρασία ζεστού νερού: 65°C Οι βάνες Hansgrohe μπορούν να συνδυαστούν με Καθαρισμός ταχυθερμοσίφωνες υδραυλικού και θερμικού ελέγχου, βλ. συνημμένο φυλλάδιο όταν η πίεση ροής αριθμεί τουλάχιστον 0,15 MPa. Συναρμολόγηση βλ. σελίδα 31...
Rezervni deli (glejte stran 38) • Armaturo je potrebno montirati, splakniti in testirati v XXX = Barve skladu z veljavnimi predpisi. 000 = krom Tehnični podatki 400 = bela/krom Delovni tlak: maks. 1 MPa Priporočeni delovni tlak: 0,1 – 0,5 MPa Poseben pribor Preskusni tlak: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Ventil za vodo, kpl. (15956000) Ni Temperatura tople vode: maks. 80°C vključeno Priporočena temperatura tople vode: 65°C Upravljanje (glejte stran 36) Armature Hansgrohe lahko uporabljate v povezavi s hidravlično in termično uravnavanimi pretočnimi grelniki, če je pretočni tlak najmanj 0,15 MPa. Čiščenje glejte priloženi brošuri. Montaža Glejte stran 31.
Paigaldamisjuhised Varuosad (vt lk 38) • Seadmestiku paigaldamine, läbipesu ja kontrollimine XXX = Värvikood peab toimuma vastavalt kehtivatele normidele. 000 = kroom Tehnilised andmed 400 = valge/kroom Töörõhk maks. 1 MPa Soovitatav töörõhk: 0,1 – 0,5 MPa Spetsiaalne lisavarustus Kontrollsurve: 1,6 MPa (1 MPa = 10 baari = 147 PSI) Loputusplokk kpl. (15956000) ei sisaldu Kuuma vee temperatuur: maks. 80°C komplektis Soovitatav kuuma vee temperatuur: 65°C Kasutamine (vt lk 36) Hansgrohe segisteid võib kasutada koos hüdrauliliselt ja termiliselt juhitavate boileritega, kui vee surve on vähemalt 0,15 MPa. Puhastamine vt kaasasolevast brošüürist. Paigaldamine vt lk 31...
Rezerves daļas (skat. 38. lpp.) • Jaucējkrāns jāmontē, jāskalo un jāpārbauda atbilstoši XXX = Krāsas spēkā esošajām normām. 000 = hroma Tehniskie dati 400 = balta/hroma Darba spiediens: maks. 1 MPa Ieteicamais darba spiediens: 0,1 – 0,5 MPa Speciāli aksesuāri Pārbaudes spiediens: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Skalošanas bloks, kompl. (15956000) Karstā ūdens temperatūra: maks. 80°C komplektā netiek piegādāts Ieteicamā karstā ūdens temperatūra: 65°C Lietošana (skat. 36. lpp.) Hansgrohe jaucējkrānus var izmantot kombinācijā ar hidrauliski un termiski vadāmiem caurteces sildītājiem, ja plūsmas spiediens ir vismaz 0,15 MPa. Tīrīšana skatiet pievienotajā brošūrā. Montāža skat. 31. lpp.
Rezervni delovi (vidi stranu 38) • Armatura mora biti postavljena, isprana i testirana XXX = Oznake boja prema važećim normama. 000 = hrom Tehnički podaci 400 = bela/hrom Radni pritisak: maks. 1 MPa Preporučeni radni pritisak: 0,1 – 0,5 MPa Poseban pribor Probni pritisak: 1,6 MPa (1 MPa = 10 bar = 147 PSI) kompletan blok (15956000) Nije sadržano Temperatura vruće vode: maks. 80°C u isporuci Preporučena temperatura vruće vode: 65°C Rukovanje (vidi stranu 36) Hansgrohe armature se mogu koristiti u kombinaciji s hidraulički i termički kontrolisanim protočnim bojlerima ukoliko pritisak iznosi najmanje 0,15 MPa. Čišćenje vidi priloženoj brošuri. Montaža vidi stranu 31...
(se side 35) Montagehenvisninger Servicedeler (se side 38) • Armaturen skal monteres, spyles og sjekkes iht. gyldi- XXX = Oznake boja ge standarder. 000 = hrom Tekniske data 400 = bela/hrom Driftstrykk maks. 1 MPa Anbefalt driftstrykk: 0,1 – 0,5 MPa Ekstratilbehør Prøvetrykk 1,6 MPa (1 MPa = 10 bar = 147 PSI) Spyleblokk kpl. (15956000) ikke med i Varmtvannstemperatur maks. 80°C leveransen Anbefalt temperatur for varmt vann 65°C Betjening (se side 36) Armaturer fra Hansgrohe kan brukes sammen med hydraulisk og termisk stryrte gjennomstrømningsovner når gjennomstrømningstrykket er på minst 0,15 MPa. Rengjøring se vedlagt brosjyre. Montasje se side 31...
Указания за монтаж XXX = Oznake boja • Арматурата трябва да се монтира, промие и 000 = hrom провери в съответствие с валидните норми. 400 = bela/hrom Технически данни Работно налягане: макс. 1 МПа Специални принадлежности Препоръчително работно налягане: 0,1 – 0,5 МПа Контролно налягане: 1,6 МПа Изплакващ блок компл. (15956000) не се (1 МПа = 10 bar = 147 PSI) съдържа в обема на доставка Температура на горещата вода: макс. 80°C Препоръчителна температура на горещата вода: Обслужване (вижте стр. 36) 65°C Арматурите на Hansgrohe могат да се използват Почистване във връзка с хидравлично и термично управляеми от приложената брошура. проточни нагреватели, ако хидравличното налягане и минимум 0,15 МПа. Монтаж вижте стр. 31...
• Armatura duhet montuar, shpërlarë dhe kontrolluar në XXX = Oznake boja bazë të normave të vlefshme. 000 = hrom Të dhëna teknike 400 = bela/hrom Presioni gjatë punës maks. 1 MPa Presioni i rekomanduar: 0,1 – 0,5 MPa Pajisje të posaçme Presioni për provë: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Blloku shpëlarës komplet (15956000) nuk Temperatura e ujit të ngrohtë maks. 80°C përfshihet në vëllimin e furnizimit Temperatura e rekomanduar e ujit të ngrohtë: 65°C Përdorimi (shih faqen 36) Armaturat e Hansgrohe mund të përdoren në kombinim me ngrohës elektrikë të ujit të drejtuar në mënyrë hidraulike ose termike nëse presioni i rrjedhjes është Pastrimi minimumi 0,15 MPa. shikoni broshurën bashkëngjitur. Montimi shih faqen 31...
