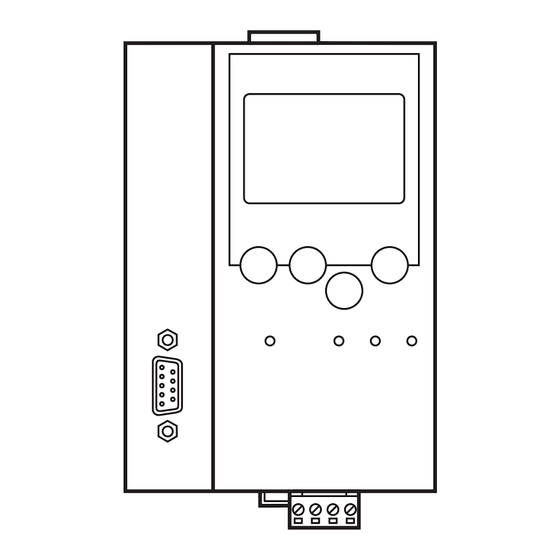

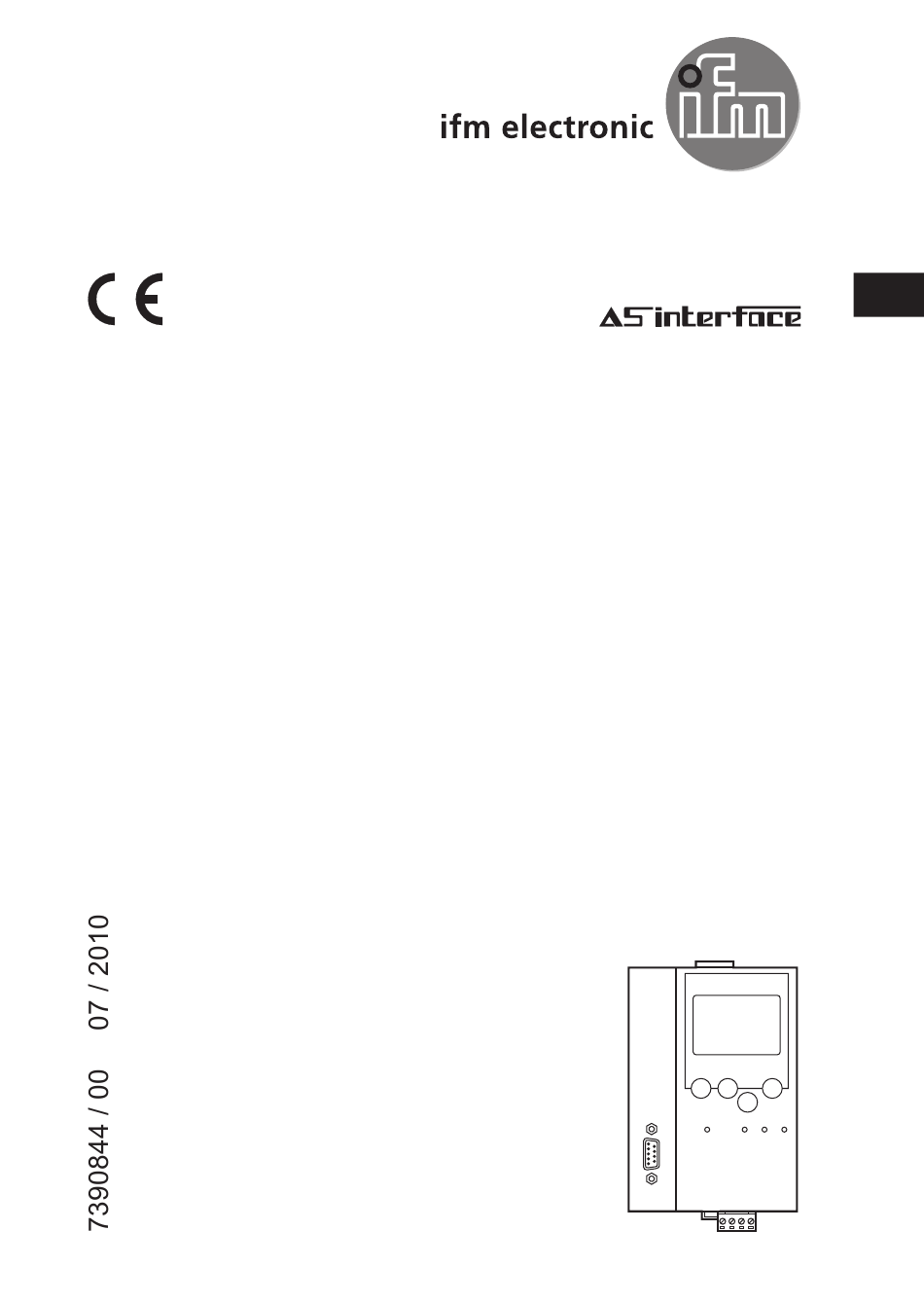

- Seite 1 Bedienungsanleitung SmartLink DP AC1375...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Sicherheitshinweise ���������������������������������������������������������������������� 3 2 Bestimmungsgemäße Verwendung���������������������������������������������� 3 3 Profibus-DP-Schnittstelle�������������������������������������������������������������� 3 4 Montage���������������������������������������������������������������������������������������� 3 5 Elektrischer Anschluss������������������������������������������������������������������ 4 6 Bedien- und Anzeigeelemente������������������������������������������������������ 4 6�1 LED-Anzeigen und Anschlussbelegung ������������������������������������ 5 6�2 Kontrasteinstellung �������������������������������������������������������������������� 6 7 Betrieb ������������������������������������������������������������������������������������������ 6 7�1 Menü-Übersicht ������������������������������������������������������������������������� 7 7�2 Menü-Navigation �����������������������������������������������������������������������... -
Seite 3: Sicherheitshinweise
1 Sicherheitshinweise • Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung� Ver- gewissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet� • Das Gerät entspricht den einschlägigen Vorschriften und EG-Richtlinien� • Unsachgemäßer oder nicht bestimmungsgemäßer Gebrauch können zu Funktionsstörungen des Gerätes oder zu unerwünschten Auswirkungen in Ihrer Applikation führen�... -
Seite 4: Elektrischer Anschluss
5 Elektrischer Anschluss Schalten Sie die Anlage spannungsfrei� Schließen Sie das Gerät entsprechend der Klemmenbeschriftung an� Verbinden Sie niemals die Minuspotentiale untereinander oder Minuspotentiale und FE-Anschluss� Stellen Sie eine störungsfreie Erdverbindung (fremdspannungsarme Erde) zur SmartLink DP Klemme (FE: Funktionserde) her� Die Klemme FE ist intern mit dem Gehäuse und der Hutschienenbefestigung verbunden�... -
Seite 5: 6�1 Led-Anzeigen Und Anschlussbelegung
6.1 LED-Anzeigen und Anschlussbelegung 1� Display 2� Tasten 3� Profibus-DP Schnittstelle FE: Funktionserde... -
Seite 6: 6�2 Kontrasteinstellung
6.2 Kontrasteinstellung Sie können den Kontrast direkt durch gleichzeitiges Drücken der rechten Taste mit der D-Taste (Darstellung ist zu hell) bzw� der ▼-Taste (���zu dunkel) verstellen� ifm electronic ifm electronic AS-i DP Gateway AS-i DP Gateway MENU MENU 1: Kontrast erhöhen... -
Seite 7: 7�1 Menü-Übersicht
7.1 Menü-Übersicht Sie erreichen das Hauptmenü, indem Sie im Startdisplay die linke Taste „MENU“ drücken� ifm electronic AS-i DP Gateway MENU 1: MENU-Taste Sie navigieren innerhalb eines Menüpunktes, indem Sie die Tasten D oder ▼ drücken� Drücken Sie die Tasten gleichzeitig, um zwischen deutschem und eng- lischem Menü... -
Seite 8: 7�2 Menü-Navigation
7.2 Menü-Navigation • Quick setup - (Zusammenfassung der für eine Grundkonfiguration erforderlichen Menü- punkte) ▼ Die aktuelle AS-i Konfiguration einlesen (Config all) ▼ Einstellung der Feldbusverbindung • Slave lists - (Prüfen der Adressen der angeschlossenen AS-i Slaves) ▼ Liste der detektierten AS-i Slaves (LDS) ▼... - Seite 9 ▼ Anzeige der prozentualen Fehlerrate des angeschlossenen AS-i Systems • Slave Info - (Detaillierte Informationen über die angeschlossenen AS-i Slaves) ▼ Digitale bzw� analoge Ein-/Ausgänge der angeschlossenen AS-i Slaves ▼ Aktuelle und projektierte Parameter der angeschlossenen AS-i Slaves ▼ Aktuelle und projektierte I/O- und ID-Codes der angeschlossenen AS-i Slaves ▼...
-
Seite 10: Maßzeichnung
9 Maßzeichnung...
