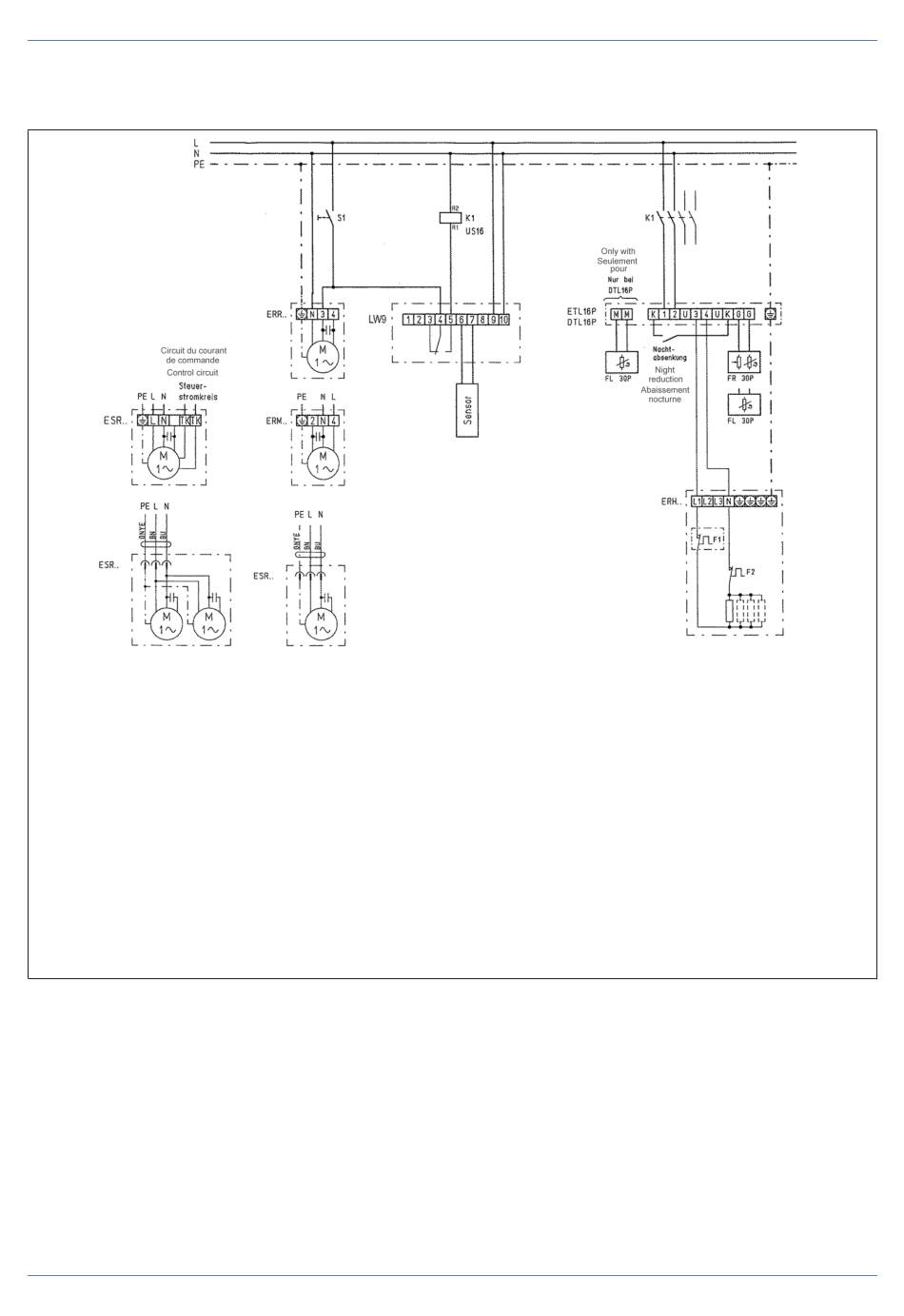

Schaltpläne / Circuit diagrams / Schémas des connexions
ERH...
*
*
S1 Anlage Ein
K1 Freigabe Heizung (US16)
ERR.. Radial-Rohrventilator
ERM.. Halbradial-Rohrventilator
ESR.. Radial-Ventilator (schallgedämmt)
LW9 Luftströmungswächter (in Stellg. N)
ETL16P Elektr. Temperatur-Regler
DTL16P Elektr. Temperatur-Regler
FL30P Kanalfühler (DTL16P)
FR30P Raumfühler mit Sollwertsteller
ERH.. Elektro-Lufterhitzer
F1 Temperaturbegrenzer, manuelle Rückstellung
F2 Temperaturbegrenzer, autom. Rückstellung
* Nicht mehr lieferbar / No longer available / N'est plus disponible
** Zubehör / Accessory / Accessoires (0157.0779)
26
**
*
*
S1 System on
K1 Heating release (US16)
ERR.. Centrifugal duct fan
ERM .. Semi-centrifugal duct fan
ESR.. Centrifugal fan (sound-insulated)
LW9 Air flow monitor (in position N)
ETL16P Electr. temperature controller
DTL16P Electr. temperature controller
FL30P Channel sensor (DTL16P)
FR30P Room sensor with setpoint generator
ERH.. Electric air heater
F1 Temperature limiter, manual reset
F2 Temperature limiter, autom. Reset
*
S1 Installation Marche
K1 Libération chauffage (US16)
ERR.. Ventilateur centrifuge pour gaine ronde
ERM.. Ventilateur hélico-centrifuge pour gaine ronde
ESR.. Ventilateur centrifuge (insonorisé)
LW9 Contrôleur de débit d'air (en position N)
ETL16P Régulateur électrique de température
DTL16P Régulateur électrique de température
FL30P Sonde pour gaine rectangulaire (DTL16P)
FR30P Sonde pour pièce avec régulateur de la valeur de
consigne
ERH.. Réchauffeur d'air électrique
F1 Limiteur de température, réinitiali- sation manuelle
F1 Limiteur de température, réinitiali- sation automatique
