ALIMENTATION
Eaton Industries (Austria) GmbH, Eugenia 1, A-3943 Schrems
www.eaton.eu/documentation
150501504d/IL019139ZU
Montage :
1. Placer le module sur le rail de montage
2. Couper la barre à la longueur souhaitée
3. Enfoncer la barre de pontage dans le support supérieur (+24V) et inférieur (0V). La
force nécessaire est de 15 N environ.

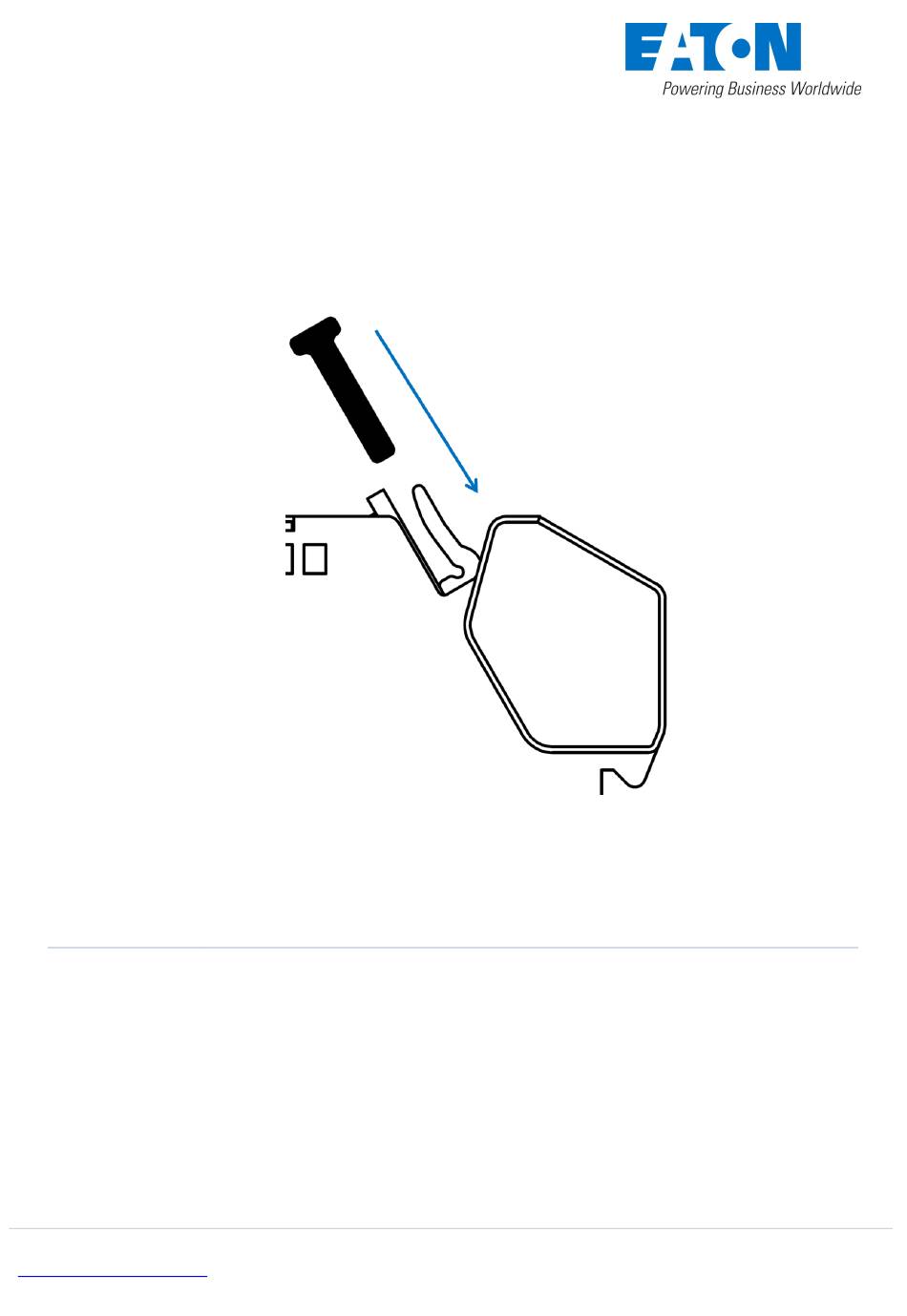

Démontage :
Retirer la barre de pontage du support avec un outil adapté (tournevis plat par exemple). La
force nécessaire est de 15 N environ.
Les modules actifs avec bornes d'entrée (code article avec « IT » = input terminal) peuvent ali-
menter jusqu' à 20 A sur une même barre de pontage (voir les caractéristiques techniques des
modules respectifs). Les modules sans bornes d'entrée (code article sans « IT ») sont alimentés
par la barre de pontage commune. Des bornes d'entrée dédiées sont disponibles pour les cou-
rants supérieurs à 20 A (PXS24-IT; PXS24ACC0001) et un module d'alimentation dédié est en
cours de planification (PXS24-IM; PXS24ACC0001).
Examples:
1. 1 bloc d'alimentation jusqu'à 20 A
