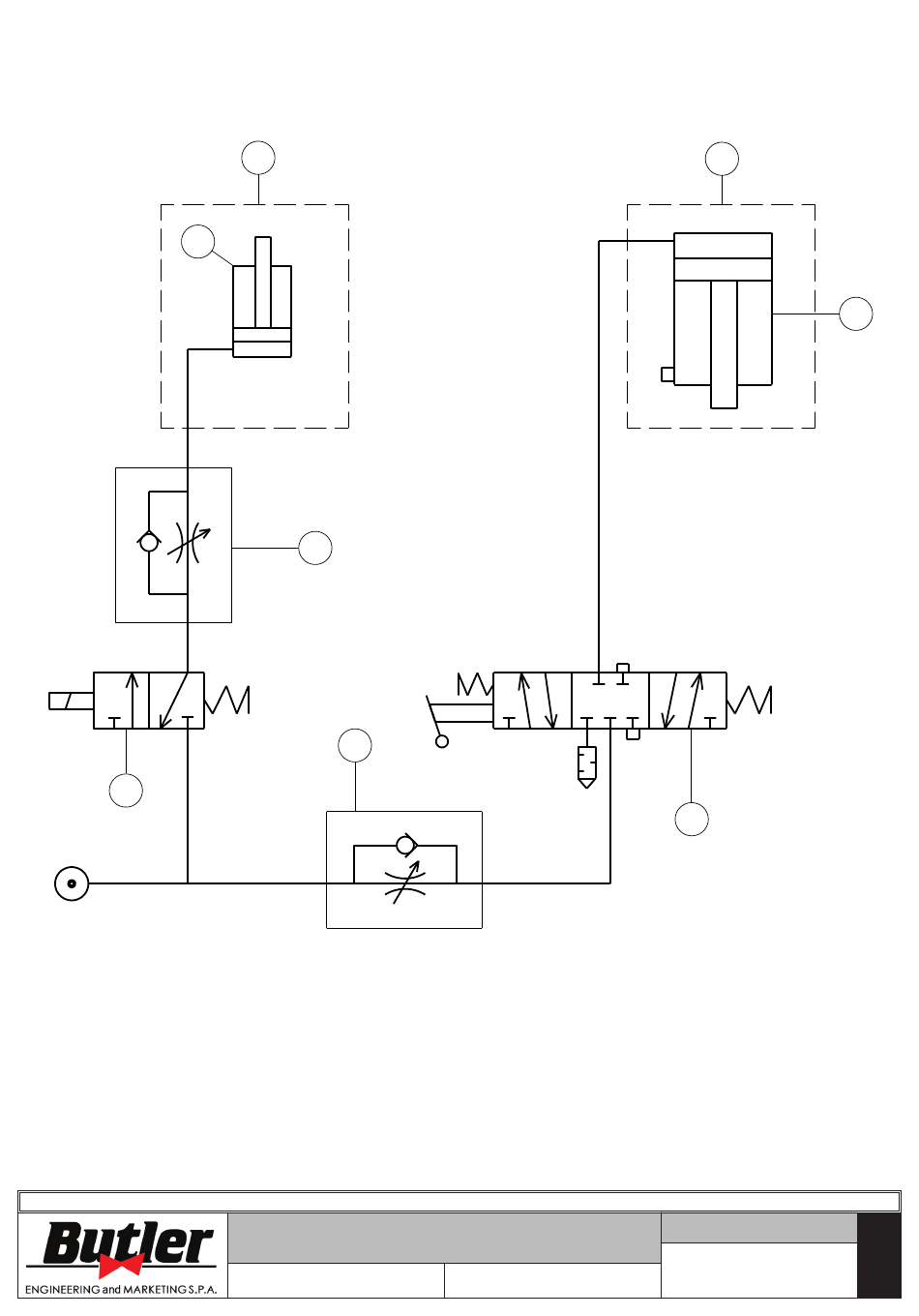

LEGENDE
1 – Pneumatische Bremse
2 – Zylinder für Bremsbetrieb
3 – Magnetventil pneumatischen Bremse EV-B 3/2 NG
4 – Hubvorrichtung
5 – Zylinder für Hebersbetrieb
6 – Verteiler 5/3 GZ Hebel
7 – Pneumatischer unidirektionaler Minderer
LIBRAK240RTLCD
1294-M015-03
PNEUMATISCHES
ANSCHLUSS-SCHEMA
DE
Seite 58 von 58
Tafel N°B - Rev. 0 129405020
