Stecker- und Anschlussbelegungen
Einführung
DMX-Anschlüsse
Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐
volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird.
Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light" ist Vorsicht angesagt:
Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein
zerstörter DMX-Controller, ein Kurzschluss oder „nur" eine nicht funktionierende Lightshow
sein!
Drei- und fünfpolige XLR-Buchsen dienen als DMX-Ausgänge, ein drei- oder ein fünfpoliger

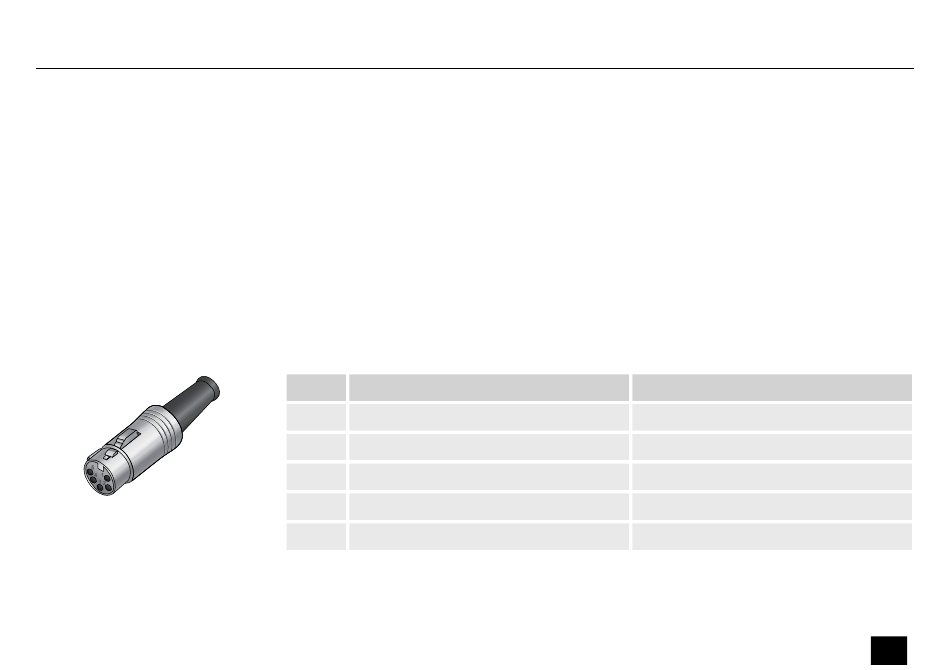

XLR-Stecker dient (wahlweise) als DMX-Eingang. Die unten stehende Zeichnung und die
Tabelle zeigen die Pinbelegung.
Pin
5-polig
1
Masse (Abschirmung)
2
Signal invertiert (DMX–, „Cold")
3
Signal (DMX+, „Hot")
4
frei / zweite Verbindung (DMX–)
5
frei / zweite Verbindung (DMX+)
Stecker- und Anschlussbelegungen
3-polig
Masse (Abschirmung)
Signal invertiert (DMX–, „Cold")
Signal (DMX+, „Hot")
DPX-1210T NET
Dimmerpack
