Inhaltszusammenfassung für thomann Stairville D1210T

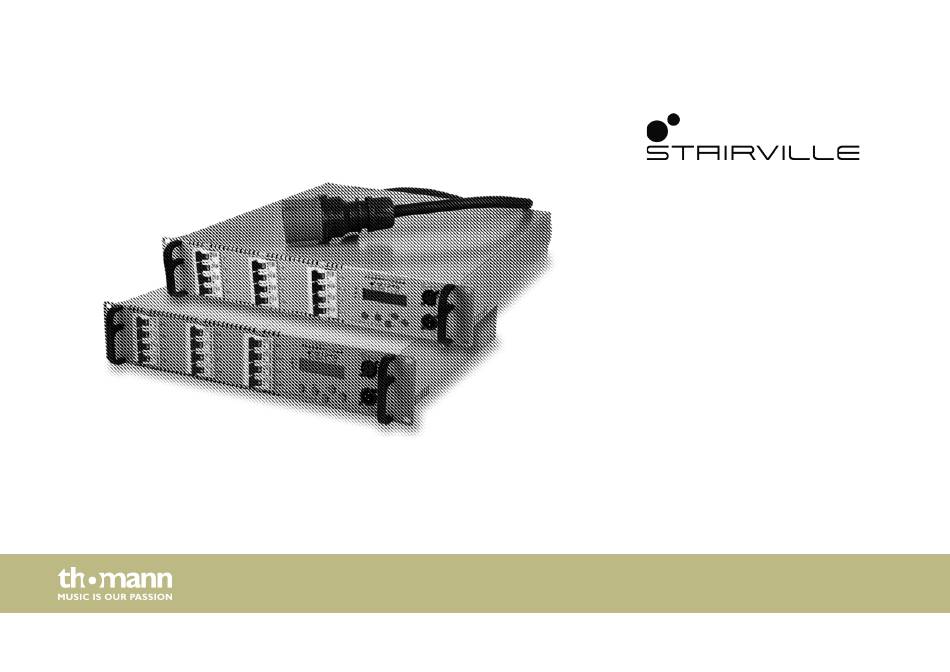

- Seite 1 D1210T, D1210H dimmerpack bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 11.04.2019, ID: 327878_153386...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................9 Leistungsmerkmale..........................15 Installation und Inbetriebnahme....................16 Anschlüsse und Bedienelemente....................19 Bedienung..............................25 Technische Daten............................ 36 Stecker- und Anschlussbelegungen....................38 Umweltschutz............................39 D1210T, D1210H... -
Seite 4: Allgemeine Hinweise
Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. dimmerpack... -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. -
Seite 7: Symbole Und Signalwörter
Allgemeine Hinweise Handlungsanweisungen Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert. Das Ergebnis eines Schritts ist eingerückt und durch einen Pfeil hervorgehoben. Beispiel: Schalten Sie das Gerät ein. Drücken Sie [Auto]. ð Der automatische Betrieb wird gestartet. Schalten Sie das Gerät aus. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐... - Seite 8 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird.
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät wurde ausschließlich für den professionellen Einsatz konzipiert und dient zur Gebrauch Regelung der Helligkeit angeschlossener Scheinwerfer. Verwenden Sie das Gerät ausschließ‐ lich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Ver‐ wendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. - Seite 10 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 11 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 12 Sicherheitshinweise GEFAHR! Gefährliche elektrische Spannung An den Kabelenden und Schraubklemmen liegt möglicherweise lebensgefähr‐ liche elektrische Spannung an. Der Anschluss von Schraubklemmleisten sowie sämtliche Wartungs- und Repara‐ turarbeiten an der elektrischen Installation des Geräts dürfen ausschließlich von qualifiziertem Elektrofachpersonal und in spannungsfreiem Zustand durchge‐ führt werden.
- Seite 13 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. Betreiben Sie das Gerät nur innerhalb der Umgebungsbedingungen, die im Kapitel „Technische Daten“...
- Seite 14 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
-
Seite 15: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Allgemeine Leistungsmerkmale 12 Dimmerkanäle Ausgänge D1210T (Artikel 327878): 4 × Schraubklemmleisten Ausgänge D1210H (Artikel 153386): 2 × Harting, 16 Pole Digitales Steuerungssystem Ansteuerung über DMX 512 Lampenvorheizung, Dimmerkurve und Maximalspannung individuell einstellbar Temperatur- und Betriebsanzeige Testfunktion Intelligente Kühlungssteuerung, großflächige Kühlrippen Einzelkanalabsicherung (10 A) Spannungsversorgung über 3-phasige Schraubklemmleiste (32 A) Made in Europe... -
Seite 16: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 17 Installation und Inbetriebnahme Das Gerät ist für die Montage in 19-Zoll-Racks ausgelegt, es belegt zwei Höheneinheiten (HE). Schließen Sie zunächst die Verbraucher an die Anschlüsse auf der Rückseite des Geräts an. Stellen Sie die DMX-Verbindung mit dem Controller her. D1210T (Artikel 327878): Verbinden Sie zuletzt das Gerät über die 3-phasige Schraubklemm‐ leiste mit der Spannungsversorgung.
- Seite 18 Installation und Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
-
Seite 19: Anschlüsse Und Bedienelemente

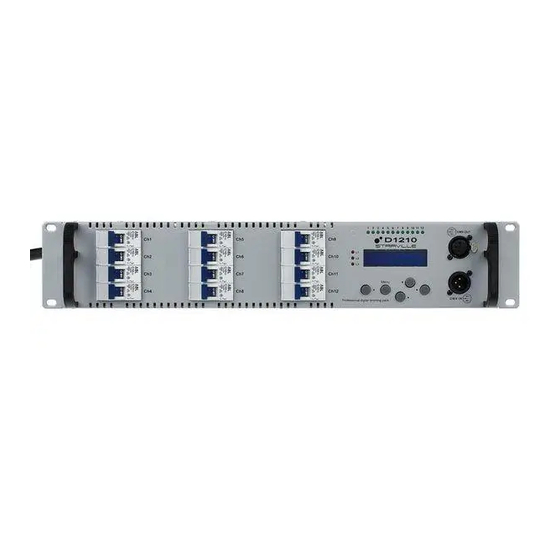

Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite D1210T (Artikel 327885) D1210T, D1210H... - Seite 20 Anschlüsse und Bedienelemente Vorderseite D1210H (Artikel 153386) dimmerpack...
- Seite 21 Anschlüsse und Bedienelemente 1 [Ch1]…[Ch12] Leitungsschutzschalter für die Kanäle 1…12, angeordnet in drei Blöcken (L1…L3). Mit den Leitungsschutzschaltern werden die benötigten Kanäle aktiviert ([I - ON]) bzw. deaktiviert ([O - OFF]). 2 [L1]…[L3] Spannungsanzeigen der Blöcke L1…L3 Die LEDs der angeschlossenen Blöcke leuchten rot, sobald Netzspannung am Gerät anliegt. 3 [1]…[12] Spannungsanzeigen der Kanäle 1…12 Die LEDs der aktiven Kanäle leuchten im Betrieb dauerhaft grün.
- Seite 22 Anschlüsse und Bedienelemente 6 [Menu] Taste zum Öffnen des Hauptmenüs und zum Bestätigen von Anzeigewerten 7 Navigationstasten Tasten zum Navigieren im Gerätemenü Rückseite D1210T (Artikel 327885) dimmerpack...
- Seite 23 Anschlüsse und Bedienelemente Rückseite D1210H (Artikel 153386) D1210T, D1210H...
- Seite 24 Anschlüsse und Bedienelemente D1210T (Artikel 327885) D1210H (Artikel 153386) 8 Dimmer-Ausgänge, 4 × Schraubklemmenleisten (beachten Dimmer-Ausgänge, 2 × 16-polige Harting-Industriesteckver‐ Sie beim Anschließen der Kabel den Geräteaufdruck). binder (beachten Sie beim Anschließen der Kabel den Gerä‐ teaufdruck). 9 Lüfter Lüfter 10 Netzanschluss (Schraubklemmenleiste), 3-phasig (32 A, Netzanschlusskabel mit 5-poligem CEE-Stecker (32 A, 3 ×...
-
Seite 25: Bedienung
Bedienung Bedienung Gerät ein- / ausschalten Sobald Sie das Gerät an die Spannungsversorgung anschließen, leuchten die LEDs der ange‐ schlossenen Blöcke rot. Schalten Sie die benötigten Kanäle über die zugeordneten Leitungsschutzschalter zu (LEDs der aktiven Kanäle leuchten grün). Ziehen Sie zum Abschalten den Netzstecker von der 32-A-CEE-Steckdose ab. D1210T, D1210H... - Seite 26 Bedienung GEFAHR! Gefährliche elektrische Spannung An den Kabelenden und Schraubklemmen liegt möglicherweise lebensgefähr‐ liche elektrische Spannung an. Der Anschluss von Schraubklemmleisten sowie sämtliche Wartungs- und Repara‐ turarbeiten an der elektrischen Installation des Geräts dürfen ausschließlich von qualifiziertem Elektrofachpersonal und in spannungsfreiem Zustand durchge‐ führt werden.
- Seite 27 Bedienung Menüübersicht D1210T, D1210H...
- Seite 28 Bedienung Dimmerkurve einstellen Das Gerät kann im Dimmer-Modus (Linear, Sqrt, Exp1, Exp2) oder im Switch-Modus ( „Off“ bis DMX 80, „On“ ab DMX 160) betrieben werden. Gehen Sie zum Einstellen der Dimmerkurve wie folgt vor: Öffnen Sie das Menü „Unit Setup“ , „Ch Curve“ (siehe Menüübersicht). Bestätigen Sie mit der Taste [Menu].
- Seite 29 Bedienung Spannungsmaximum einstellen Das Gerät bietet die Möglichkeit, die maximale Spannung pro Kanal zu begrenzen, um z.B. die Lebensdauer der eingesetzten Leuchtmittel zu verlängern. Gehen Sie zum Einstellen des Spannungsmaximums wie folgt vor: Öffnen Sie das Menü „Unit Setup“ , „Limit Ch 1=100“ (siehe Menüübersicht). Bestätigen Sie mit der Taste [Menu].
- Seite 30 Bedienung Lampenvorheizung einstellen Die Vorheizung kann in einem Bereich von 0…50 eingestellt werden, wobei ein Wert von 50 ungefähr 20 % entspricht. Im Switch-Modus ( „Off“ bis DMX 80, „On“ ab DMX 160) steht diese Funktion nicht zur Verfü‐ gung. Gehen Sie zum Einstellen der Lampenvorheizung wie folgt vor: Öffnen Sie das Menü...
- Seite 31 Bedienung Bestätigen Sie die Sicherheitsabfrage mit [Menu], um die neuen Einstellungen zu spei‐ chern. Um die Änderungen zu verwerfen, kehren Sie mit der Navigationstaste auf die vorherige Menüebene zurück. D1210T, D1210H...
- Seite 32 Bedienung DMX-Adresse einstellen Gehen Sie zum Einstellen der DMX-Adresse wie folgt vor: Öffnen Sie das Menü „Unit Setup“ , „DMX Addr Ch 1 =01“ (siehe Menüübersicht). Bestätigen Sie mit der Taste [Menu]. ð Die Anzeige der Kanalnummer blinkt. Wählen Sie den gewünschten Kanal mit den Navigationstasten bzw.
- Seite 33 Bedienung Beim Einstellen von Kanal 1 werden die folgenden Kanäle automatisch fortlaufend adressiert. Diese Adressierung kann jedoch wie vorstehend beschrieben angepasst werden. Test-Modus Im Test-Modus kann die Funktion der einzelnen Kanäle überprüft werden. Öffnen Sie das Menü „Test Ch 1= 0“ (siehe Menüübersicht). Bestätigen Sie mit der Taste [Menu].
- Seite 34 Bedienung Kanalwert anzeigen Gehen Sie zum Anzeigen der Kanalwerte wie folgt vor: Öffnen Sie das Menü „Unit Status“ , „Channel 1= 68“ (siehe Menüübersicht). Bestätigen Sie mit der Taste [Menu]. ð Die Anzeige der Kanalnummer blinkt. Wählen Sie den gewünschten Kanal mit den Navigationstasten bzw.
- Seite 35 Bedienung DMX-Status prüfen Öffnen Sie zum Abrufen des DMX-Status das Menü „Unit Status“ , „DMX Signal“ (siehe Menüü‐ bersicht). Wenn das Signal korrekt empfangen wird, zeigt das Display „DMX Signal OK“ . Bei einem fehlerhaften Signal erscheint „No DMX Signal“ . Überpfüfen Sie in diesem Fall die Anschlussleitungen und DMX-Einstellungen am Gerät.
-
Seite 36: Technische Daten
Technische Daten Technische Daten D1210T (Artikel 327878) D1210H (Artikel 153386) Eingangsanschlüsse Spannungsversorgung 3-Phasen-Anschluss, max. 32 A pro Phase Signaleingang DMX 512 über 3-polige XLR-Buchse Ausgangsanschlüsse 4 × Schraubklemmenleisten 2 × Harting-Industriesteckver‐ binder, 16-polig Kanalabsicherung 1 × Leitungsschutzschalter pro Kanal, 10 A, C-Charakteristik Versorgungsspannung 380 V 50 Hz... - Seite 37 Technische Daten D1210T (Artikel 327878) D1210H (Artikel 153386) Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 50 %, nicht kondensierend Weitere Informationen D1210T (Artikel 327878) D1210H (Artikel 153386) Dimmerkanäle Ausgang Klemme 16 pol. Multipin D1210T, D1210H...
-
Seite 38: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“... -
Seite 39: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 40 Notizen dimmerpack...
- Seite 41 Notizen D1210T, D1210H...
- Seite 42 Notizen dimmerpack...
- Seite 44 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
