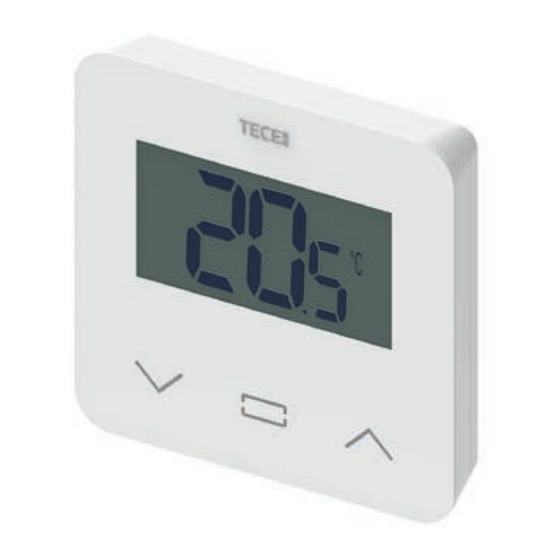

TECE SH-DT 77420051 Bedienungsanleitung
Funk-raumthermostat, lcd
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
BEDIENUNGSANLEITUNG
DE
USER GUIDE
GB
FR
GUIDE D'UTILISATION
GUIA DE USUARIO
ES
GUIDA UTENTE
IT
HANDLEIDING
NL
BRUKERHANDBOK
NO
BRUKSANVISNING
SE
PRIRUČNIK ZA RAD
HR
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
RU
GHIDUL UTILIZATORULUI
RO
Funk-Raumthermostat, LCD /
Room control unit wireless, LCD
SH-DT 77420051 / ...52 / ...53
3
21
39
57
75
93
111
129
147
165
183
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für TECE SH-DT 77420051
Inhaltszusammenfassung für TECE SH-DT 77420051
- Seite 1 Funk-Raumthermostat, LCD / Room control unit wireless, LCD SH-DT 77420051 / ...52 / ...53 BEDIENUNGSANLEITUNG USER GUIDE GUIDE D’UTILISATION GUIA DE USUARIO GUIDA UTENTE HANDLEIDING BRUKERHANDBOK BRUKSANVISNING PRIRUČNIK ZA RAD РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ GHIDUL UTILIZATORULUI...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Allgemeine Informationen ................1. Produkteigenschaften ................2. Verpackungsinhalt ..................3. Erstinstallation ....................4. Produktbeschreibung .................. 4.1 Beschreibung der Displaysymbole ..............6 5. Betriebsartauswahl ..................5.1 Ändern der Temperatureinstellung ..............8 5.1.1 Betriebsart Timer/Boost 5.1.2 Betriebsart Automatik 5.1.3 Betriebsart Komfort 5.1.4 Betriebsart Reduziert/ECO 5.1.5 Betriebsart Frostschutz 5.1. -
Seite 4: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Batterie nicht entfernen. Batterien fern von Kindern halten. Bei Verschlucken sofort einen Arzt heranziehen. Sicherheitshinweise und • 2012/19/EG (WEEE-Richtlinie): Mit die- Betriebsanleitungen sem Symbol gekennzeichnete Produkte • Dieses Produkt sollte von einer Fachkraft dürfen in der Europäischen Union nicht installiert werden. -
Seite 5: Produkteigenschaften
1. PRODUKTEIGENSCHAFTEN • Pincode und Schrauben für öffentliche Bereiche. • Kompatibilität des TECE-Systems mit • Nichtflüchtiger EEPROM-Speicher. dem angeschlossenen Thermostat. • 2 x 1,5 V AAA Batterien (LR 3). • 3 berührungsempfindliche Tasten. • 2 Parametermenüs: Benutzer und • Drahtlose bidirektionale Kommunikation Installateur. 868 MHz. -
Seite 6: Erstinstallation
• Schließen Sie die Abdeckung. Thermostatkopplung, Initialisierung der Funkverbindung. Sie müssen Ihren Empfänger oder die TECE-Zentraleinheit SH-CU in den Modus Funk-Initialisierung bzw. Funk-Paarung schalten (siehe Gerätebroschüre). Drücken Sie auf der Rückseite 5 Sekunden lang die Taste für direkten Zugriff auf das Initialisierungsmenü. -
Seite 7: Produktbeschreibung
4. PRODUKT- BESCHREIBUNG Bestätigung der Temperatursollwerteinstellung oder Zugriff auf das Parametermenü oder Anzeige der gemessenen Temperatur/des Temperatursollwerts. Plus-Taste Minus-Taste oder oder Auf/ Ab/links-Taste zur rechts-Taste zur Menünavigation. Menünavigation. 4.1 Beschreibung der Displaysymbole Symbol zur Angabe der aktuellen Tastensperre. Betriebsart des Thermostats mit von Batteriestand. -
Seite 8: Betriebsartauswahl
5. BETRIEBSARTAUSWAHL Menü zur Betriebsartauswahl oder Keine Benutzeraktion 5 Sekunden nach 10 s 2 Sekunden Automatische Parametermenü Auswahl der Auswahl der aktuellen Betriebsart Betriebsart Drücken eine beliebige Taste , um den Thermostat und die Hintergrundbeleuchtung zu aktivieren. Halten Sie die Taste 2 ... -
Seite 9: Ändern Der Temperatureinstellung
Achtung: In dieser Betriebsart könnte die Anlage einfrieren. 5.1.2 Betriebsart Automatik Diese Betriebsart wird nur aktiviert, wenn der Thermostat mit einer TECE- Zentraleinheit SH-CU gekoppelt ist. Im Automatikbetrieb folgt das Heizsystem einem Programm entsprechend der aktu- ellen Uhrzeit und den Einstelltemperaturen der Betriebsarten Komfort und Reduziert. -
Seite 10: Wichtigste Funktionen
6. WICHTIGSTE FUNKTIONEN 6.1 Zugriff auf das Menü Benutzerparameter Automatische Rückkehr (10 Sekunden ohne Tastenbetätigung) Menüs Komfort, Reduziert, Auto, Betriebsartauswahl Parametermenü Standby, Boost oder Frostschutz 2 Sekunden 5 Sekunden 10 Sekunden ohne 2 Sekunden Benutzeraktion Bildschirmschoner Navigationsmenü Drücken eine beliebige Taste, Thermostat Hintergrundbeleuchtung zu aktivieren. -
Seite 11: Reversible Betriebsart
Bei Aktivierung und laufender Erkennung 6.2 Reversible Betriebsart erscheint das Symbol und blinkt am Der Zugriff zum Menü Reversible Bildschirm! Mit dieser Funktion wird der Betriebsart unter zwei Temperaturverlauf gemessen und aufge- Bedingungen möglich: zeichnet. - Der Thermostat ist nicht mit einer Bei Erkennung eines offenen Fensters Zentraleinheit SH-CU... -
Seite 12: Pin-Code
6.6 PIN-Code 6.7 Sonstige Informationen Um diese Funktion zu aktivieren, geben Sie 6.7.1 Heiz- und Kühlanzeigen den Benutzerparameter 10 ein. Logos Anzeige Systemanforderungen: Der PIN-Code schützt den Thermostat vor jeder Änderung der Temperatur- oder Heizung ist Betriebsarteneinstellung. Kühlung ist Wenn der Benutzer eine Taste betätigt, erscheint die Meldung “PIN”. -
Seite 13: Beschreibung Der Benutzerparameter
7. BESCHREIBUNG DER BENUTZERPARAMETER Aktivierung der Funkkopplung: Mit der Taste wird die Funkkopplung gestartet: Bei erneutem Drücken der Taste wird diese Betriebsart beendet. Temperatureinheit für die Anzeige: • °C: Celsius • °F: Fahrenheit Standardwert: °C Werte: °C / °F Summeraktivierung: “Yes”: Funktionsaktivierung “no”: keine Aktivierung Standardwert: no... -
Seite 14: Pin-Code-Aktivierung
Justierung des externen Sensors (Fernfühler): Dieses Menü wird nur angezeigt, wenn der Parameter rEG (#20) auf „Amb“ gesetzt ist. Die Justierung muss erfol- gen, nachdem eine bestimmte Betriebsart einen Tag lang aktiviert war. Platzieren Sie das Referenz Thermometer in der Raummitte etwa 1,5 m über Bodenhöhe. Notieren Sie die nach 1 Stunde angezeigte Temperatur. - Seite 15 Einstellwert für PIN-Code: Der Benutzer muss die Werte der drei Ziffern konfigurieren und die Wahl mit der Bestätigungstaste validieren. Werkseinstellwert: 000 Wertebereich: 000 bis 999 Benutzereinstellungen zurücksetzen: Halten Sie 5 Sekunden lang gedrückt, alle Segmente leuchten auf, was ein Hinweis darauf ist, dass der Thermostat auf die Werksvoreinstellung zurückgesetzt wurde: •...
-
Seite 16: Beschreibung Der Installationsparameter
8. BESCHREIBUNG DER INSTALLATIONSPARAMETER Um auf diese Installationsparameter zuzugreifen, muss der Installateur zu Benutzerpara- meter 15 gehen. Anschließend hält er die Bestätigungstaste 5 Sekunden lang gedrückt. Zugriff auf Installationsparameter Installations- parameter Taste Taste Tasten gedrückt gedrückt loslassen halten halten Auswahl des Temperatursensors für die Regelung: - AIR: Regelung mit internem Sensor - Amb: Regelung mit externem Sensor - FLR: Regelung am Bodensensor (externer Sensor oder... -
Seite 17: Mindestwert Des Einstellbereichs Der Sollwerttemperatur
Regelungsart: - HYs: Hystereseregelung - bP: Proportionalregelung (PWM) Werkseinstellwert: bP Sonstige Werte: HYs Hysteresewert: Dieses Menü wird nur angezeigt, wenn der Parameter “typ” dem Wert “HYs” entspricht. Verwenden Sie die Tasten zur Einstellung des Hysteresewerts. Die Einstellung wird bestätigt mit der Taste Standardwert: 0.3 °C Wertebereich: 0.2 °C bis 3 °C Wahl der Estrichart:... -
Seite 18: Fehlersuche Und Lösungen
Antikondensationsfunktion der Anlage: Wird Kondensation festgestellt, wird die Klimaanlage angehalten oder/und der Entfeuchter aktiviert. Werkseinstellwert: yes Sonstige Werte: no EEPROM löschen: Alle Thermostatparameter werden Werkseinstellungen überschrieben. Die Funk-Initialisierung bzw. Funk-Paarung wird ebenfalls zurückgesetzt. Wenn Sie die Taste gedrückt halten, erscheint die Anzeige : Zugriff auf Installationsparameter Löschen ausgeführt... -
Seite 19: Wartung
Mein Thermostat scheint richtig zu funktionieren, aber die Heizung oder Kühlung funktioniert nicht richtig Ausgang Am Empfänger: - Den einwandfreien Empfang des Funksignals überprüfen. - Die Verbindungen überprüfen. - Die Stromversorgung des Heizelements überprüfen. - Den Installateur kontaktieren. Funk- Die folgenden Punkte prüfen: Kommunikation - Der Empfänger muss in einem Mindestabstand von 50 ... -
Seite 20: Abmessungen Und Gewicht
Softwareversion Im Parametermenü angezeigt. Vers 14 Kompatible Empfänger SH-CD, SH-CU, SH-SM, SH-PO Andere Empfänger können kompatibel sein, prüfen Sie die Betriebsanleitung Ihres Empfängers. Produkt entspricht UE 811/2013 und 2010/30/UE Klassifizierung Beitrag (2 %) 11.1 Abmessungen und Gewicht Gewicht: 115 g (nur Thermostat) – Gesamtgewicht inklusive Verpackung 220 g 12. - Seite 202 TECE GmbH Germany T + 49 25 72 / 9 28 - 0 info@tece.com www.tece.com...
