Supratec OXYFLEX-OM Montage-, Betriebs- Und Wartungsanleitung Seite 4

Oval-membran-rohrbelüfter

Werbung

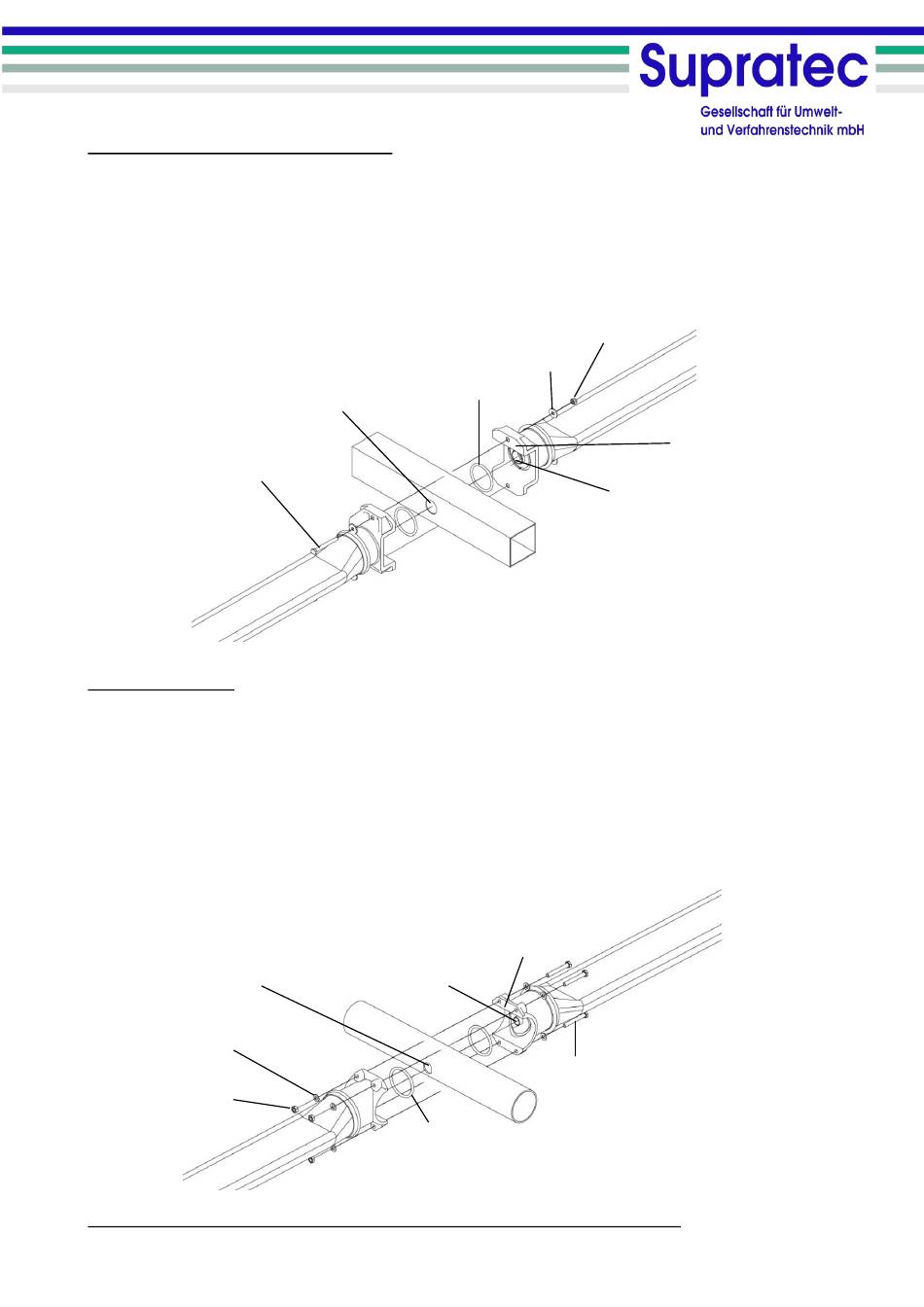

Montage an Vierkantrohr mittels Anbohrschelle
Zwischen Belüfter und Verteilerrohr wird eine O-Ring Dichtung aus EPDM eingelegt. Die Oberflächen müssen
sauber und gerade sein; die Dichtung muss sauber und unbeschädigt zwischen Belüfter und Rohr sitzen.
Jedes Belüfterteil wird mit dem Zuluftrohrstutzen Ø = 34 mm seitlich in die Bohrung Ø 35 - 45mm des
Vierkantrohres eingesetzt. Beide Teile der Anbohrschelle werden mit Sechskantschrauben (M8 x 70 mm),
Unterlegscheiben und selbstsichernden Muttern verschraubt (7 Nm). Die Gewinde der Sechskantschrauben sind
vorher einzufetten (Anti-Seize).
Es ist auf einen festen, waagrechten Sitz des Belüfters zu achten.
Schraube M8
Montage auf Rundrohr
Die Befestigung des Oval-Membran-Rohrbelüfter OXYFLEX
erfolgt mittels Anbohrschelle.
Zwischen Belüfter und Verteilerrohr wird eine O-Ring Dichtung aus EPDM eingelegt. Die Dichtung muss sauber
und unbeschädigt zwischen Belüfter und Rohr sitzen. Jedes Belüfterteil wird mit dem Zuluftrohrstutzen Ø = 19 mm
seitlich in die Bohrung Ø = 25 mm (empfohlen) des Rundrohres eingesetzt. Beide Teile der Anbohrschelle werden
mit Sechskantschrauben (M8 x 60 mm), Unterlegscheiben und selbstsichernden Muttern verschraubt (7 Nm).
verschraubt. Die Gewinde der Sechskantschrauben sind vorher einzufetten (Anti-Seize).
Es ist auf einen festen, horizontalen Sitz des Belüfters zu achten.
Anschlussbohrung ø 25mm
(Standard) Abweichungen auf
Anfrage (horizontal zentriert)
Unterlegscheibe M8
Mutter M8
Alle Verschraubungen kreuzweise abwechselnd anziehen, um ein Verkanten zu vermeiden!
von-Drais-Straße 7 • D-55469 Simmern / Hunsrück • Tel: 06761 96509-00 • Fax: -01 • www.oxyflex.de • info@oxyflex.de
Für Anschlußbohrungen
bis ø 45mm geeignet
(zentriert)
Luftanschluss
Stutzen ø 19mm
O-Ring
Mutter M8
Unterlegscheibe M8
O-Ring
Luftanschluss
Stutzen ø 34mm
- OM auf Rundrohr aus Edelstahl oder Kunststoff
®
Anbohrschelle
Schraube M8
Anbohrschelle
Mögliche Rohrabmessungen:
80x80 mm/ 100x100 mm
Mögliche Rohrabmessungen:
für Edelstahlrohre:
DN 65 / DN 80 / DN 100
für Kunststoffrohre (Außen-Ø):
75 mm / 90 mm / 110 mm
(weitere Größen auf Anfrage)
(Stand Jan. 2019)
(
