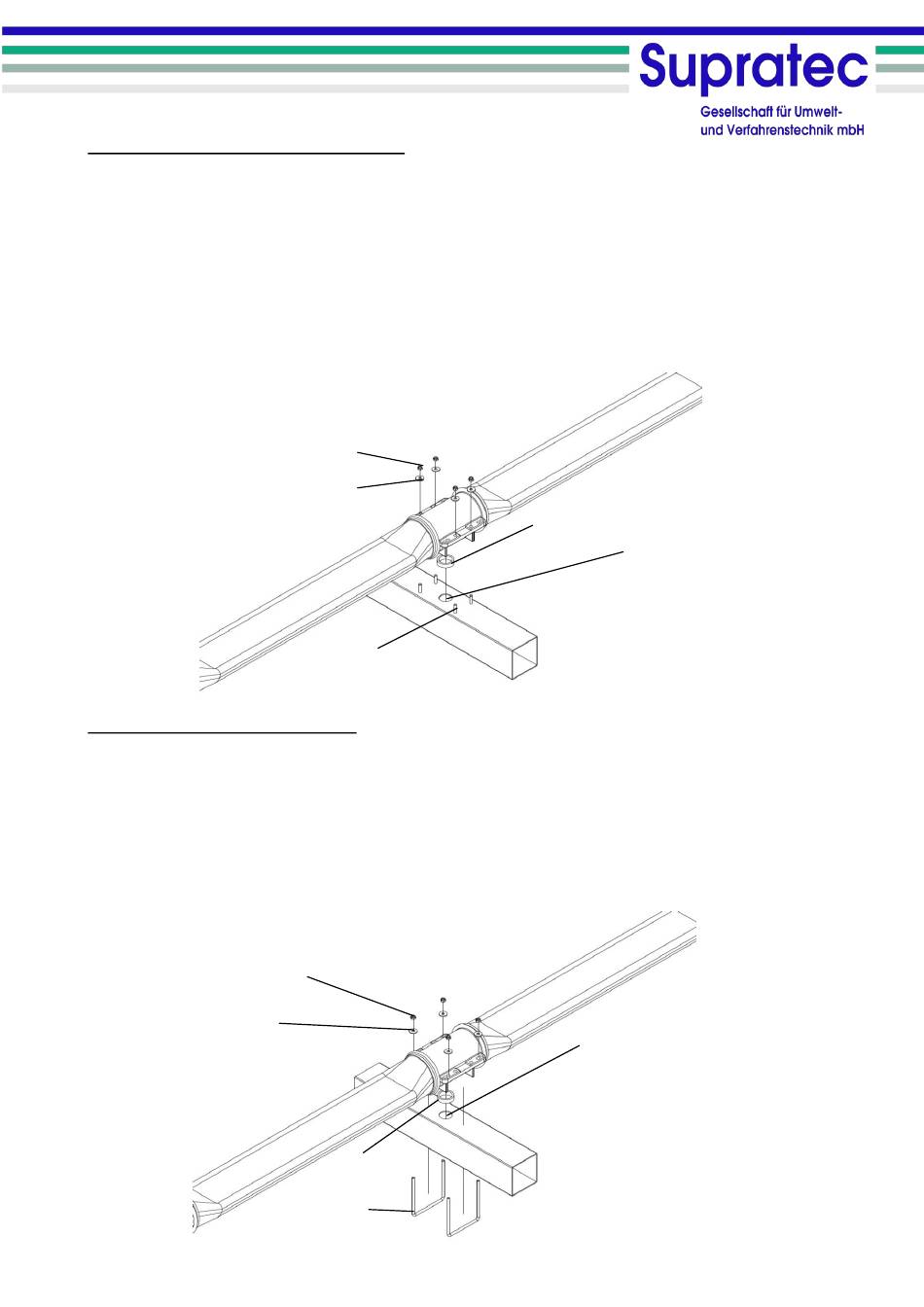

Montage auf Vierkantrohr mittels Gewindebolzen
Der Bolzenabstand beträgt 112 x 50 mm (siehe Skizze). Gerne stellen wir Ihnen eine entsprechende
Schweißschablone zur Verfügung.
Zwischen Belüfter und Verteilerrohr wird eine Dichtung aus EPDM eingelegt. Die Oberflächen müssen sauber und
gerade sein; die Dichtung muss sauber und unbeschädigt zwischen Belüfter und Rohr sitzen
Der Zuluftrohrstutzen Ø = 28 mm wird von oben in die Bohrung Ø = 30 mm des Vierkantrohres eingesetzt. Der
Belüfter wird mittels der sich am Vierkantrohr befindenen Gewindebolzen M6 x 22 mm mit Unterlegscheiben und
selbstsichernden Muttern M6 befestigt (4 Nm). Die Gewindebolzen sind vorher einzufetten (Anti-Seize).
Es ist auf einen festen, waagrechten Sitz des Belüfters zu achten.
Unterlegscheibe M6
Montage auf Vierkantrohr mittels U-Bügel
Zwischen Belüfter und Verteilerrohr wird eine Dichtung aus EPDM eingelegt. Die Oberflächen müssen sauber und
gerade sein; die Dichtung muss sauber und unbeschädigt zwischen Belüfter und Rohr sitzen.
Der Zuluftrohrstutzen Ø = 28 mm wird von oben in die Bohrung Ø = 30 mm des Vierkantrohres eingesetzt. Die U-
Bügel M6 werden von unten um den Vierkantverteiler gelegt und durch die Bohrungen des Anschlussadapters
hindurch gesteckt. Mit Unterlegscheiben und selbstsichernden Muttern M6 wird der Belüfter durch kreuzweises
Verschrauben (4 Nm) fest auf dem Vierkantverteiler montiert. Die Gewinde der U-Bügel sind vorher einzufetten
(Anti-Seize)
Es ist auf einen festen, waagrechten Sitz des Belüfters zu achten.
Unterlegscheibe M6
von-Drais-Straße 7 • D-55469 Simmern / Hunsrück • Tel: 06761 96509-00 • Fax: -01 • www.oxyflex.de • info@oxyflex.de
Mutter M6
Bolzen M6x22
Mutter M6
Steg-
Dichtung
U- Bügel M6
Steg-Dichtung
Anschlussbohrung ø 30mm
(Standard) zentriert +/- 1 mm
Abweichungen auf Anfrage
Mögliche Rohrabmessungen:
80x80 mm/ 100x100 mm
(weitere Größen auf Anfrage)
Anschlussbohrung ø 30mm
(Standard) zentriert +/- 1 mm
Abweichungen auf Anfrage
Mögliche Rohrabmessungen:
80x80 mm/ 100x100 mm
(weitere Größen auf Anfrage)
(Stand Jan. 2019)
