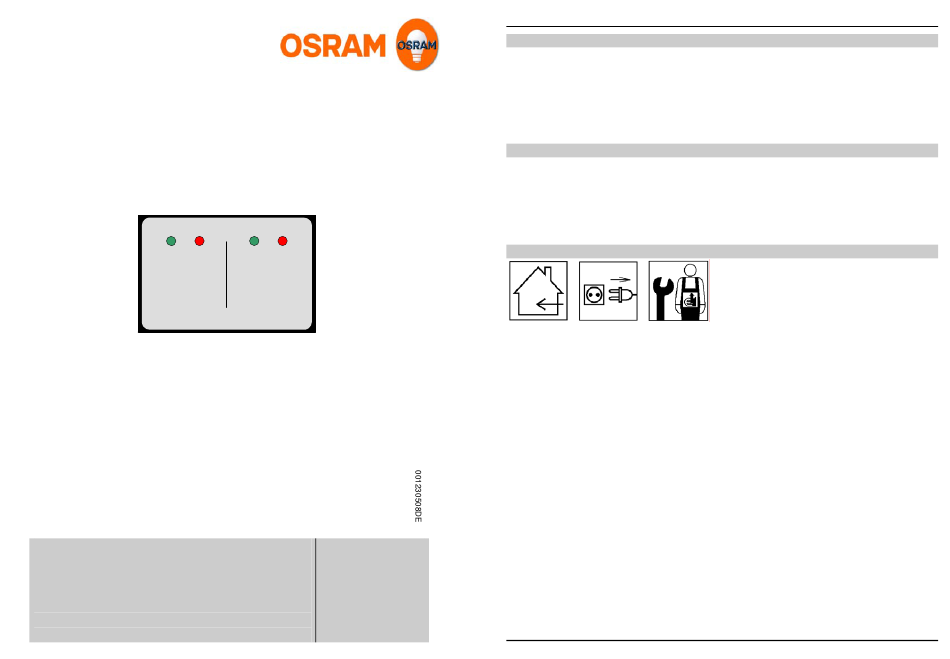

OSRAM EASY SYS CP Bedienungsanleitung

Bedienungsanleitung
Sync Cmd
I/O
EASY System Koppler
EASY SYS CP
Ver. 1. 0
OSRAM GmbH
Kunden-Service-Center (KSC)
Steinerne Furt 62
86167 Augsburg
Tel. : 01803 / 677 - 200 (gebührenpflichtig)
Fax.: 01803 / 677 - 202
I I / 2 0 0 8
Sync Cmd
I/O
OSRAM
www.osram.com
www.osram.de
Allgemeines
Inhalt
Anwendung und Funktion ............................................................................................ 2
Allgemeines
Sicherheitshinweise ..................................................................................................... 2
Installation Bauform und Abmessungen ........................................................................................ 3
Anschluss .................................................................................................................... 3
Betrieb Verdrahtungstest ......................................................................................................... 3
Installationsschemata .................................................................................................. 4
Anhang
Technische Daten ........................................................................................................ 5
Anwendung und Funktion
Der EASY Systemkoppler ermöglicht die Verbindung mehrerer EASY Systeme. Der Systemkoppler
wird direkt aus der EASY Leitung versorgt. Er arbeitet als Signalverstärker und ermöglicht eine
bidirektionale Kommunikation zwischen den verbundenen Systemen. Eine interne galvanische
Trennung beider Seiten verhindert unzulässige Stromflüsse zwischen den Systemen. Durch den
Einsatz mehrerer Koppler können so auf einfache Weise bis zu 64 Steuergeräte miteinander
verbunden bzw. die Anzahl der Bedienkomponenten und die Leitungslänge vergrößert werden.
Zusätzlich kann die korrekte Installation über die Anzeige LED des Kopplers geprüft werden.
Sicherheitshinweise
Die folgenden Hinweise enthalten Informationen für Ihre Sicherheit:
• Bitte lesen Sie vor der Montage und dem ersten Gebrauch des EASY Systemkopplers diese
Bedienungsanleitung sorgfältig durch. Nur so ist ein sicherer und korrekter Gebrauch
gewährleistet. Bewahren Sie die Bedienungsanleitung für ein späteres Nachschlagen auf.
Stellen Sie diese weiteren Personen zur Verfügung, die mit dem EASY Systemkoppler
arbeiten.
• Die Installation des EASY Systemkopplers darf nur von fachkundigem Personal durchgeführt
werden, das hierfür ausgebildet und befugt ist. Dieses Personal muss die
Bedienungsanleitung kennen. Arbeiten an dem Gerät dürfen nur im spannungsfreien Zustand
ausgeführt werden.
• Der EASY Systemkoppler wurde speziell für die Montage in geschlossenen Gehäusen
entwickelt, eine unabhängige Montage z.B. in einer separaten Verteilerdose ist nur bei
entsprechender Zugentlastung und ausreichender Isolation gegenüber fremden Spannungen
zulässig.
• Die geltenden Sicherheits- und Unfallverhütungsvorschriften sind einzuhalten.
• Das Beschalten des Kopplers mit fremden Spannungen, insbesondere mit der Netzspannung
von 230 V, führt zur Zerstörung des Gerätes!
Seite 2 OSRAM Bedienungsanleitung: EASY SYS CP
