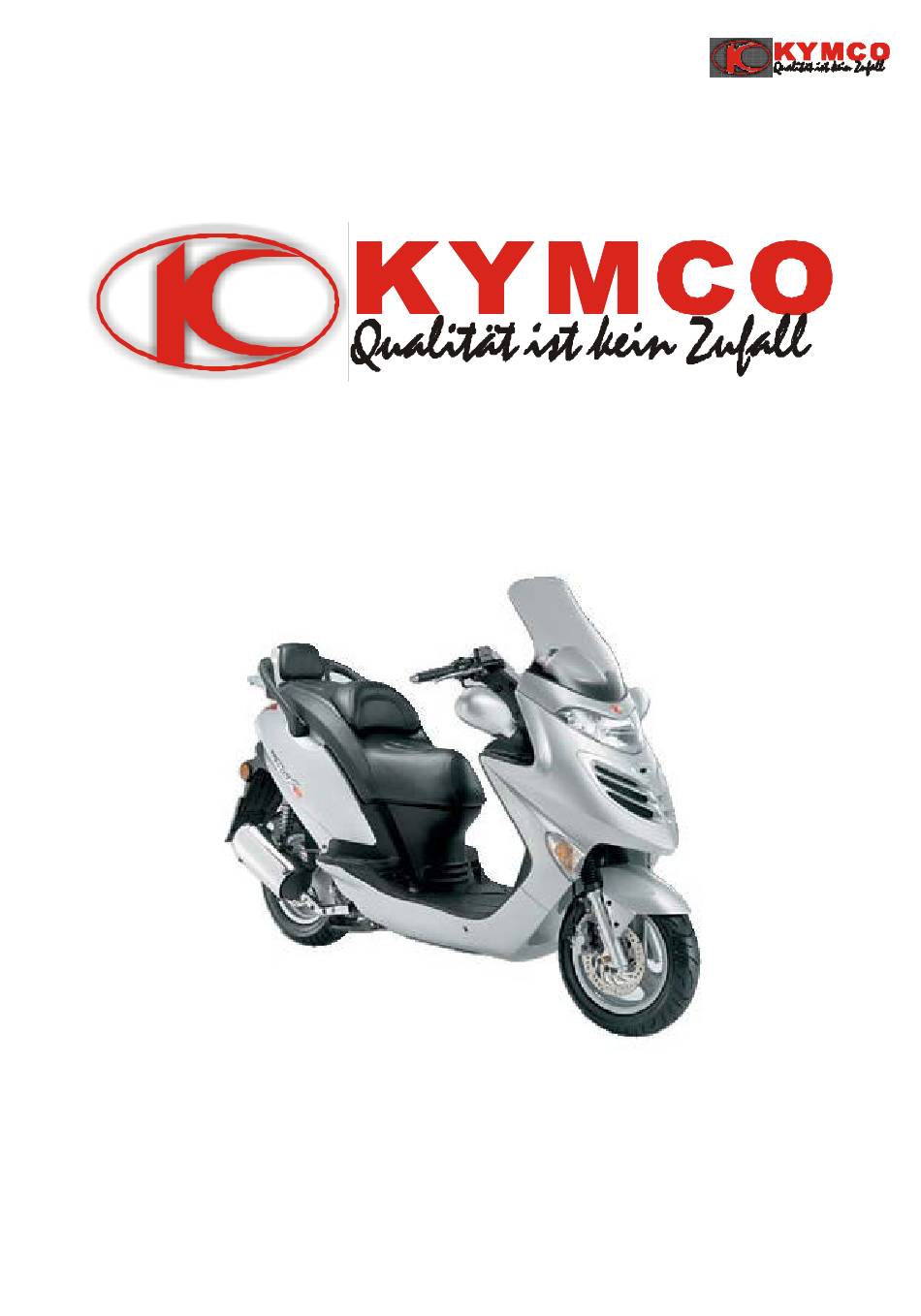

- Seite 1 Bedienerhandbuch Grand Dink 50 Bedienerhandbuch Grand Dink 50 Seite 1...
-
Seite 2: Voraussetzungen Für Sicheres Fahren
UID ATU38126201 Sehr geehrter KYMCO-Fahrer ! Sie haben sich für diesen Kymco-Roller entschieden, wofür wir Ihnen danken, und Sie herzlich in der Familie der Kymco-Fahrer willkommen heißen. Damit Sie sich an einer sicheren und vergnüglichen Fahrt erfreuen können, machen Sie sich vor der ersten Ausfahrt gründlich mit diesem Handbuch vertraut. Ihre Sicherheit hängt nicht nur von Ihrer Aufmerksamkeit und der Beherrschung des Rollers ab, sondern auch vom technischen Zustand des Fahrzeuges. -
Seite 3: Die Bauteile
Bedienerhandbuch Grand Dink 50 • Die Sicherheit auf einem Zweirad wird von der Sitzhaltung beeinflußt. Der Fahrer sollte in der Mitte der Sitzbank Platz nehmen. Wenn er zu weit hinten sitzt, nimmt der Druck auf das Vorderrad ab, was zu gefährlichen Schwingungen in der Lenkung führen kann. - Seite 4 Bedienerhandbuch Grand Dink 50 • … ‰ Helmfach Befestigungshaken Luftfilter ‚ † Tank-Füllöffnung Seitenständer ƒ ‡ Helmfach Scheinwerferschalter „ ˆ Helmhalter Kickstarter 1. Ölanzeige 2. Hinterbremse 3. Batterie , Sicherungen 4. Gasgriff 5. Vorderbremse 6. Aufblendlicht Fahrgestellnummer: Motornummer: Seite 4...
- Seite 5 Bedienerhandbuch Grand Dink 50 3. G EBRAUCHSANWEISUNGEN (1) Zündschloß/Lenkschloß • In dieser Stellung ist der Zündstrom an, der Motor kann gestartet werden, der Schlüssel kann nicht abgezogen werden. ‚ In dieser Stellung ist der Zündstrom aus, der Motor bleibt stehen, der Schlüssel kann abgezogen werden.
- Seite 6 Bedienerhandbuch Grand Dink 50 (2) E-Startknopf • Zum Starten des Motors schalten Sie zuerst die Zündung ein, dann drücken Sie den E-Startknopf. Gleichzeitig ziehen Sie einen Bremshebel (Vorder- oder Hinterbremse) fest an (Sicherheitsschalter). CHTUNG • Niemals den E-Starter bei laufendem Motor betätigen, er nimmt sonst Schaden •...
- Seite 7 Bedienerhandbuch Grand Dink 50 (6) Sitzbank-Schloß/Helmfach • Zum Öffnen des Sitzes stecken Sie den Zündschlüssel in das Zündschloss, drehen ihn nach links (open seat) und heben den Sitz an. • Max. Zuladung im Helmfach: 10 kg. • Zum Schließen klappen Sie den Sitz wieder herunter und drücken ihn nieder, bis das Schloß...
-
Seite 8: Kontrolle Vor Fahrtantritt
Bedienerhandbuch Grand Dink 50 11)Met In Kontrollleuchte: Diese Anzeige leuchtet wenn die Sitzbank offen ist. CHTUNG • Verwenden Sie keine Zusätze beim Nachfüllen Treibstoff oder Motoröl. 4. K ONTROLLE VOR AHRTANTRITT (1) Vor der Inspektion • Machen Sie sich mit den einzelnen Punkten dieser ständigen Kontrollen vertraut, denn sowohl aus Gründen der Sicherheit, als auch... - Seite 9 Bedienerhandbuch Grand Dink 50 2. Risse und Beschädigungen • Prüfen Sie die Laufflächen auf Risse und Beschädigungen. 3. Abnormale Abnützung • Prüfen Sie die Laufflächen auf ungleichmäßige Abnützung. 4. Fremdkörper aus Metall und Steine • Prüfen Sie Reifen und Laufflächen auf eingefahrene Metallteile oder Steine.
- Seite 10 Bedienerhandbuch Grand Dink 50 (6) Lenkung • Sehen Sie nach, ob er Lenker irgendwelche Beschädigungen aufweist • Ziehen Sie die Vorderbremse und bewegen Sie den Lenker auf und ab, und achten Sie auf ungewöhnliche Geräusche. • Bewegen Sie den Lenker auf und ab, nach rechts und nach links, und achten Sie auf irgendwelche losen Teile.
-
Seite 11: Starten Des Motors
Bedienerhandbuch Grand Dink 50 (11) Stoßdämpfer Kontrolle vorne/hinten • Prüfen Sie den Zustand der vorderen/hinteren Stoßdämpfer durch mehrmaliges Niederdrücken am Lenker bzw. Sitz. (12) Kontrolle der Bremswirkung • Ziehen Sie die Vorder- bzw. Hinterbremse voll an, und schieben Sie das Fahrzeug nach vorne um zu sehen, ob die Bremswirkung gut ist. - Seite 12 Bedienerhandbuch Grand Dink 50 (3) Der E-Startknopf • Drücken Sie den E-Startknopf ohne Drehung des Gasgriffes. • Wenn der Motor nicht anspringt, nach dem der Startknopf für 3-4 Sekunden gedrückt wurde, drehen Sie den Gasgriff um 1/8 - 1/4 Umdrehung um das Starten zu erleichtern.
-
Seite 13: Die Fahrtechnik
Bedienerhandbuch Grand Dink 50 6. D AHRTECHNIK (1) Starten des Motors • Starten Sie den Motor, wie unter Punkt 5 beschrieben. CHTUNG • Lassen Sie den Startknopf sofort los, wenn der Motor angesprungen ist, sonst nimmt die Maschine schaden. • Die Hinterbremse sollte vor dem Wegfahren angezogen sein. -
Seite 14: Voraussetzungen Für Das Fahren
Bedienerhandbuch Grand Dink 50 7. V ORAUSSETZUNGEN FÜR DAS AHREN (1) Richtiges Fahren • Vor dem Wegfahren betätigen Sie den Blinker und vergewissern Sie sich, daß sich kein Fahrzeug von hinten nähert. • Brausen Sie nicht in die Fahrtlinien der Autos und halten Sie sich immer rechts um Gefahren zu vermeiden. - Seite 15 Bedienerhandbuch Grand Dink 50 • Niemals aus voller Fahrt plötzlich abbremsen, dadurch kommt das Fahrzeug ins Rutschen, was sehr gefährlich werden kann. (5) Nicht plötzlich anhalten oder scharf einschlagen • Plötzliches stoppen und scharf Lenkeinschläge sind die Hauptursachen für das Schleudern, was sehr gefährlich sein kann.
-
Seite 16: Einfache Wartung
Bedienerhandbuch Grand Dink 50 • Stellen Sie sich an die linke Seite, fassen den Lenker mit der linken Hand, den Seitengriff oder den Gepäckträger mit der rechten Hand. Dann treten Sie den Hauptständer mit dem rechten Fuß fest hinunter und ziehen gleichzeitig das Fahrzeug mit der rechten Hand nach hinten. - Seite 17 Bedienerhandbuch Grand Dink 50 • Prüfen Sie alle Schlauchanschlüsse und erneuern Sie kaputte oder beschädigte, damit ein Bruch der Leitung und das Auslaufen von Benzin oder Motoröl verhindert wird. (3) Außenreinigung • Säubern Sie das Äußere Ihres Rollers regelmäßig, da bei starker Verschmutzung die Funktion diverser Teile beeinträchtigt werden...
- Seite 18 Bedienerhandbuch Grand Dink 50 CHTUNG • Vorsicht beim Auseinandernehmen, die Halterungen nicht gewaltsam auseinanderreißen. • Nach dem Einbau einer neuen Sicherung prüfen Sie, ob die Halterung nicht locker ist, daß ist der Hauptgrund für Störungen. • Keine Sicherungen unbekannter Stärke verwenden, das kann zur Überhitzung der Leitungen und Kabelbrand führen.
-
Seite 19: Wichtige Hinweise
• Ist der Startvorgang richtig? • Liegt irgend ein anderer Fehler vor? (2) Im Falle einer Panne • Sollten während der Fahrt irgendwelche Schwierigkeiten auftauchen, gehen Sie zu einem Kymco-Händler oder einer Servicestation und lassen Sie ihr Fahrzeug überprüfen. Seite 19... -
Seite 20: Technische Daten
Bedienerhandbuch Grand Dink 50 CHTUNG • Aus Gründen der Sicherheit und um Schäden am Fahrzeug zu vermeiden, sowie um Ihre kostbar Zeit zu sparen, ist es unbedingt erforderlich den Roller vor Fahrtbeginn zu inspizieren. Damit Sie sich das nötige Wissen für diese Kontrolle aneignen, lesen Sie diese Gebrauchsanweisung sorgfältig durch. - Seite 21 Bedienerhandbuch Grand Dink 50 S trassgangerstr. 433a A-8054 Graz - Austria T el. + 43 316 711044 Fax + 43 316 711044-4 E-mail: info@enmoto.at UID AT U 38126201 Seite 21...
